PLC通訊LED顯示屏

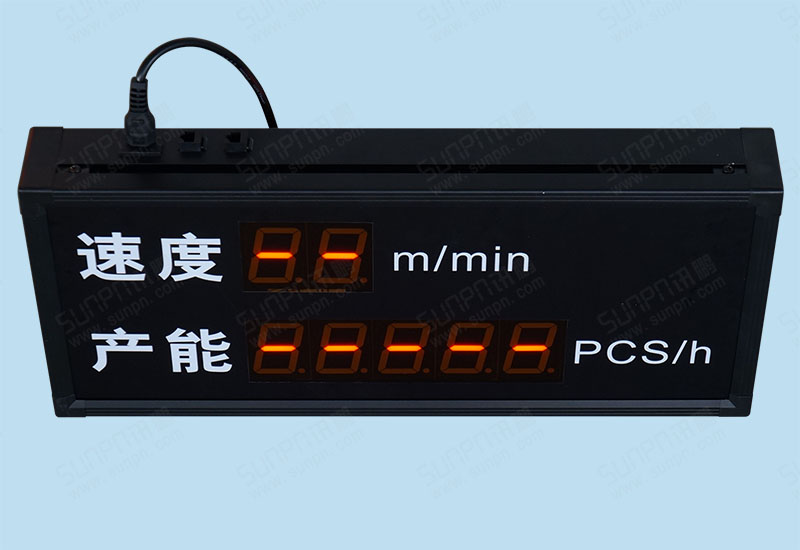

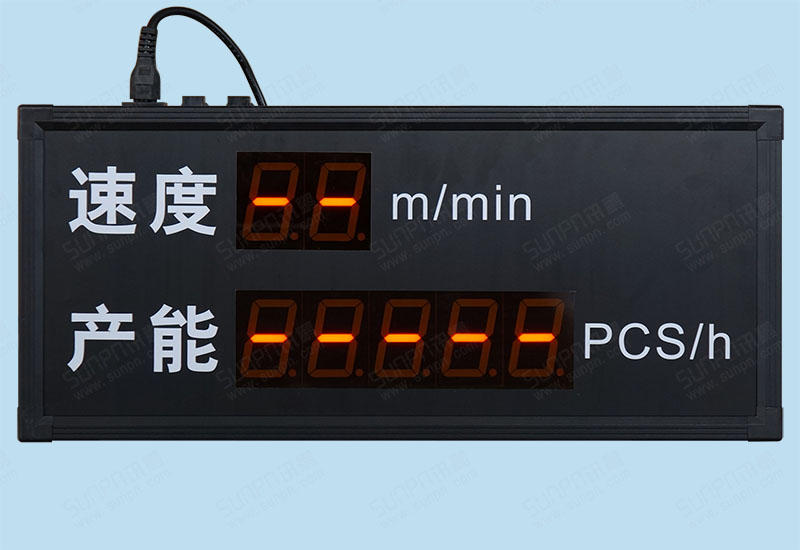

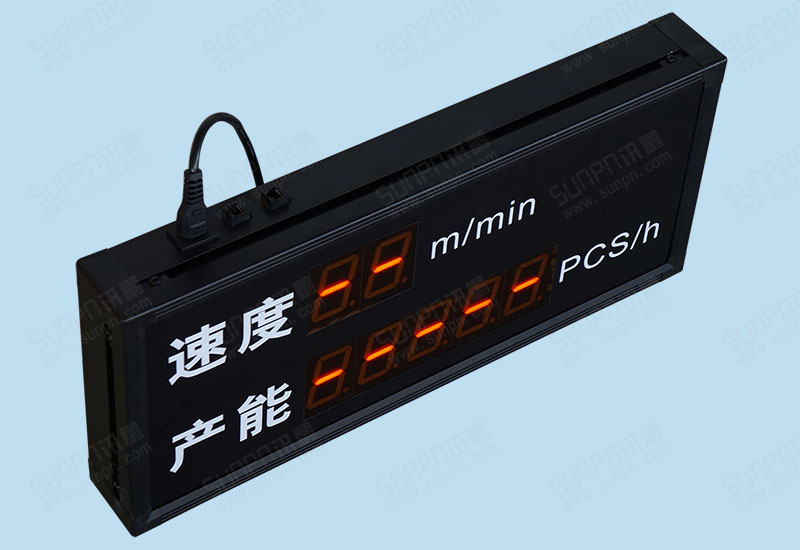

世恒機械PLC通訊電子看板(MODBUS協議)

產品規格:550mm(寬)*2480mm(高)*70mm(厚)

顯示尺寸:2.3寸

邊框材質:黑色鋁合金

控制方式:紅外遙控器+PLC通訊

看板功能簡述:

1.看板通過遙控器設置本機ID(站號);

2.數據由PLC下發顯示;

3.看板數據斷電不保存,重新上電時顯示“-”;


[5664]

RTU通信協議

一、通訊模式

1.通訊接口電氣標準:           通訊接口符合RS--485國際標準。

2. 通訊協議:                    采用MODBUS通訊協議RTU模式。

3.通訊格式約定:

 (1)通信速率: 19200 bps

 (2)RTU數據格式。

 (3)字符格式為11位:

     a.  數據位:8 bit;

     b.  起始位:1 bit;

     c.  停止位:1 bit;

     d.  偶校驗;(EVEN)



二、功能說明

寫數據到寄存器,速度(2字節),地址為0001, 產能(2字節),地址為0002(功能碼為10H):

寫數據實例:速度88,產能8888

發送格式

儀表地址

功能碼

起始地址高位

起始地址低位

寄存個數高位

寄存個數低位

數據字節個數

速度高位

速度低位

產能高位

產能低位

CRC校驗低位

CRC校驗高位

舉例

01H

10H

00H

01H

00H

02H

04H

00H

58H

22H

B8H

AB

62

發送什么數據 看板返回什么數據,看板數據斷電不保存,顯示“-”。
