點擊 訊鵬新官網 了解更多關于 ESD防靜電監控系統方案

1．靜電和靜電的危害

       靜電是一種電能，它存留于物體表面，是正負電荷在局部范圍內失去平衡的結果，通過電子或離子的轉換而形成的。靜電現象是電荷在產生和消失過程中產生的電現象的總稱。如摩擦起電、人體起電等現象。

       隨著科技發展，靜電現象已在靜電噴涂、靜電紡織、靜電分選、靜電成像等領域得到廣泛的有效應用。但在另一方面，靜電的產生在許多領域會帶來重大危害和損失。例如在第一個阿波羅載人宇宙飛船中，由于靜電放電導致爆炸，使三名宇航員喪生；在火藥制造過程中由于靜電放電(ESD)，造成爆炸傷亡的事故時有發生。

       在電子工業中，隨著集成度越來越高，集成電路的內絕緣層越來越薄，互連導線寬度與間距越來越小，例如CMOS器件絕緣層的典型厚度約為0．1μm，其相應耐擊穿電壓在80-100V；VMOS器件的絕緣層更薄，擊穿電壓在30V。而在電子產品制造中以及運輸、存儲等過程中所產生的靜電電壓遠遠超過MOS器件的擊穿電壓，往往會使器件產生硬擊穿或軟擊穿(器件局部損傷)現象，使其失效或嚴重影響產品的可靠性。

       靜電的危害給我們帶來的損失是驚人的。據有關報道估計我國電子工業每年因靜電造成直接經濟損失高達數十億人民幣；美國每年因靜電造成的電子工業直接經濟損失達100多億美元；英國也曾有過損失近20億英鎊的事實；日本在上世紀90年代，不合格微電子器件中有45%是因靜電造成的。這些數字是十分觸目驚心的，把全球這些損失加起來應該可以建造幾十個大型芯片廠家。因此，在生產中裝備防靜電手腕帶和靜電環監測儀是非常有必要的。

2.防靜電設備的應用

       人體是最普遍存在的靜電危害源。對于靜電來說，人體是導體，所以可以對人體采取接地的措施：

① 使用防靜電地面/ 防靜電服裝/鞋/ 襪（靜電從腳導到大地）

　 通過防靜電性地面、地墊、地毯，工作人員穿上防靜電鞋襪，形成組合接地。

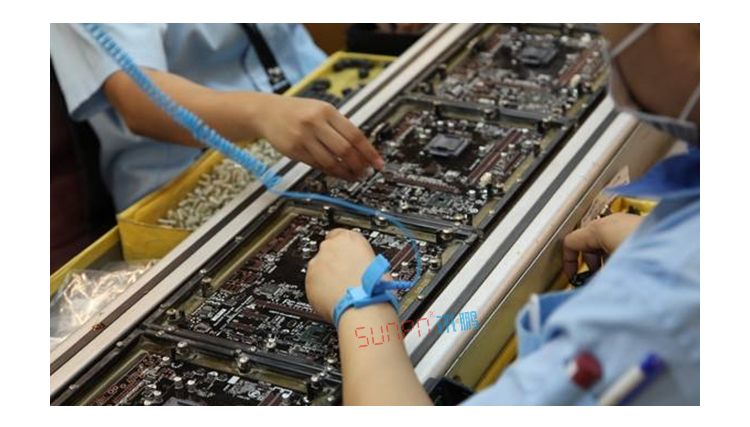

② 佩戴防靜電腕帶并接地（靜電從手導到大地）

　 通過手泄放人體的靜電。它由防靜電松緊帶、活動按扣、彈簧軟線、保護電阻及夾頭組成。松緊帶內層用防靜電紗線編織，外層是普通紗線。

　 上述兩項措施都是實用而有效的，應視不同的場合選擇使用。

3.防靜電手腕帶在實際應用中的問題

       人體靜電防護系統主要有防靜電手腕帶、腳腕帶、腳跟帶、工作服、鞋襪、帽、手套或指套等組成，具有靜電泄放，中和與屏蔽等功能。防靜電手腕帶是其中最常見的一種。但防靜電手腕帶在使用中也會遇到許多問題，使我們的防靜電設備形同虛設。

① 在使用腕帶操作時不允許斷開，否則會失去接地作用。各種腕帶使用的主要問題是開路，有時是臨時性的，有時是長時間斷開，因此需要使用靜電環監測儀監控其接地狀態。腕帶扣得不緊造成人體皮膚與腕帶的接觸電阻變大；

② 有些腕帶的電阻就是帶子本身的，當帶觸及地時其電阻減小，有可能造成對人體電擊的危險。有些無線的腕帶，其效果遠不如有線的好。

③ 腕帶用專門的帶插座的接地線與地連結，不能夾在桌面或桌邊的金屬上，因為這些金屬體對地的電阻可能很大。要經常檢查腕帶的電阻。

④ 更有一些不規范的操作，比如操作人員為了方便根本就沒把接地線接地，或者靜電帶被大力的拉扯或長時間的折彎造成導電內芯的接觸不良。

在生產管理中，管理者要如何取避免這些問題呢？

4.訊鵬靜電環監測儀對生產管理的幫助

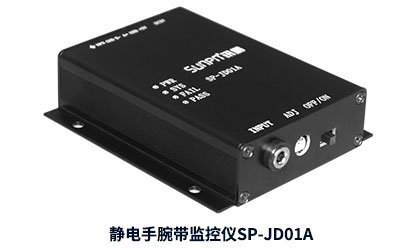

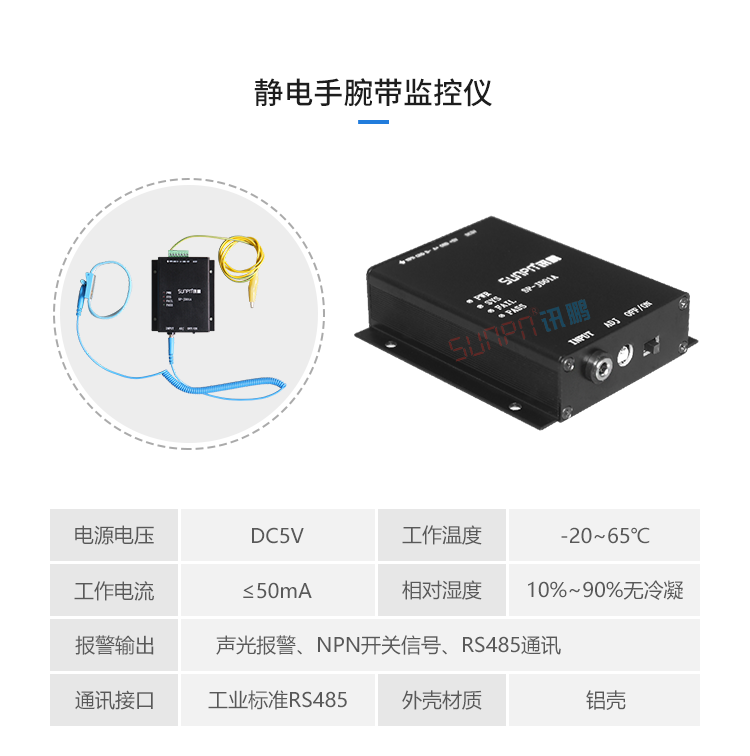

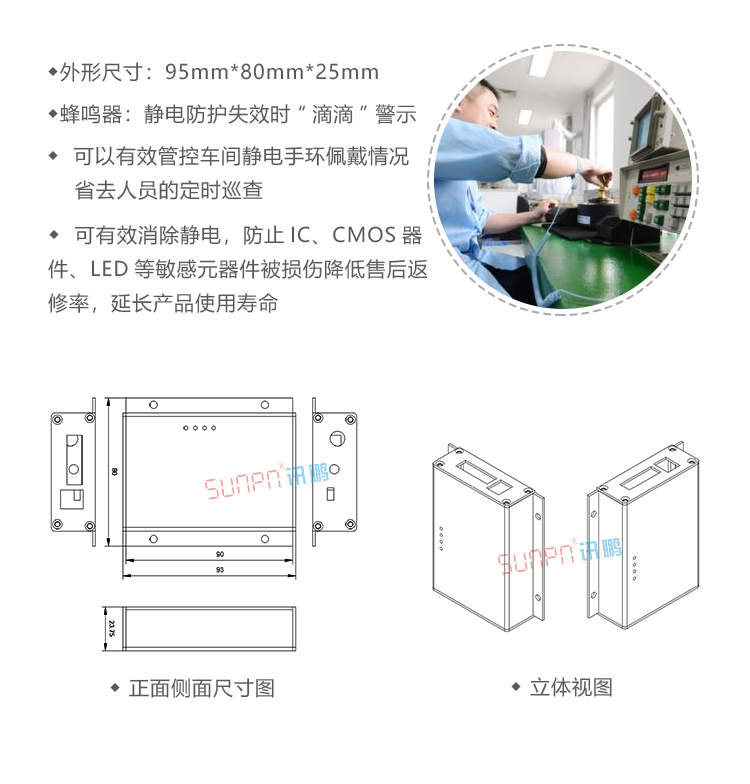

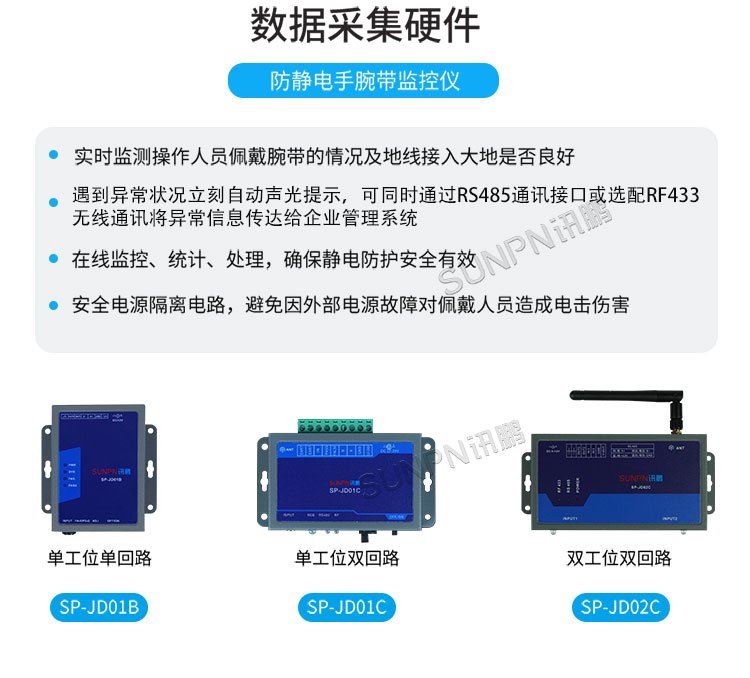

       SP-JD01A靜電環監測儀是訊鵬科技自主研發的輔助管理工具，靜電環監測儀能實時監測操作人員佩戴腕帶的情況及地線接入大地是否良好，遇到異常狀況立刻自動聲光報警，可同時通過RS485通訊接口將報警信息傳達給企業管理者、車間監控電子看板和LCD監控中心，便于在線監控、統計、處理，確保靜電防護安全有效；靜電環監測儀內部還專門增加了安全電源隔離電路，避免因外部電源故障對佩戴人員造成電擊傷害。能有效的確保操作人員防靜電設備的正常工作和自身的人身安全。

5.靜電環監測儀的使用方法

① 將靜電手腕帶監控儀安裝在操作臺面合適的位置。

② 將鱷魚夾接地線可靠接入大地，另一端接入靜電環監測儀大地標志端口。

③ 佩戴好手腕帶,使金屬片緊貼皮膚,將手腕帶的插頭插在INPUT插孔。

④ 接通電源，可選用5V電源適配器直接插入DC座，或者用5V直流電源接入接線端口（正極接+5V，負極接GND）,將電源開關拔到ON狀態。

6.靜電環監測儀狀態說明

1）正常狀態:PASS綠燈亮。手腕帶佩戴良好,手腕帶和接地系統良好,靜電防護有效。

2）報警狀態:FAIL紅燈閃亮和“滴滴”警報聲,靜電防護失效，應及時檢查及處理故障。

①手腕帶和手接觸松動或連接線損壞；

②監控儀接入大地線脫落或接觸不良；

③人體電阻過低或過高，可用螺絲刀輕微調節監控儀上ADJ旋鈕即可。

       在防靜電的過程中接地對于減少在導體上產生的靜電荷是非常重要的，人體是導體，并且是主要的靜電產生發源地。因此，我們必須減少在接觸敏感防靜電元件或組件的人身產生的靜電荷。而防止人體上產生靜電的最好方法就是通過人體接地。

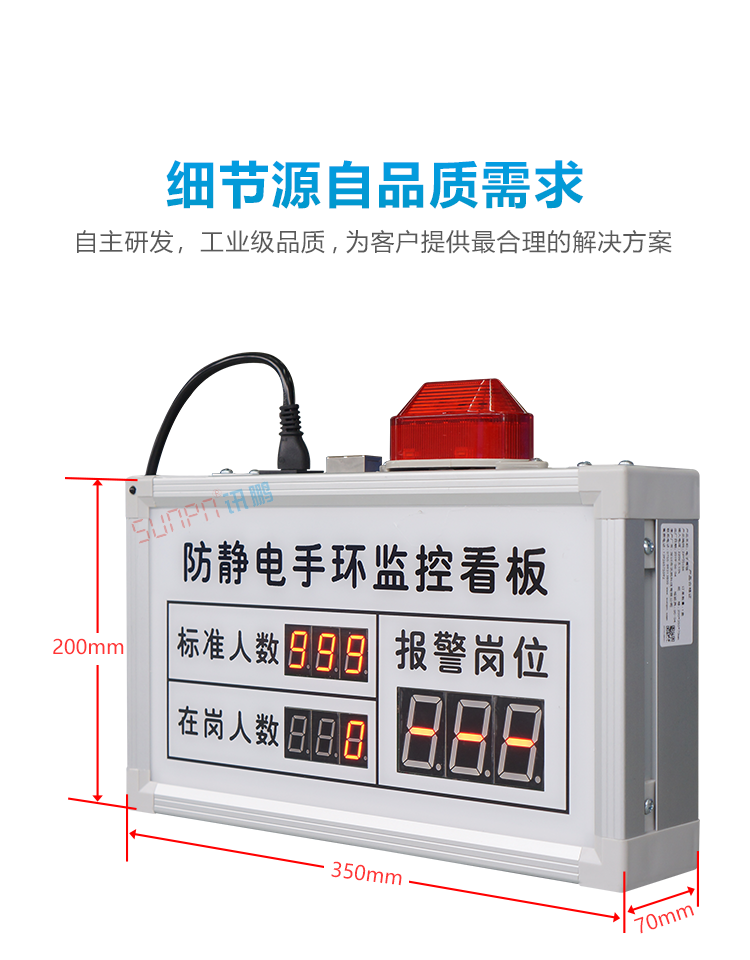

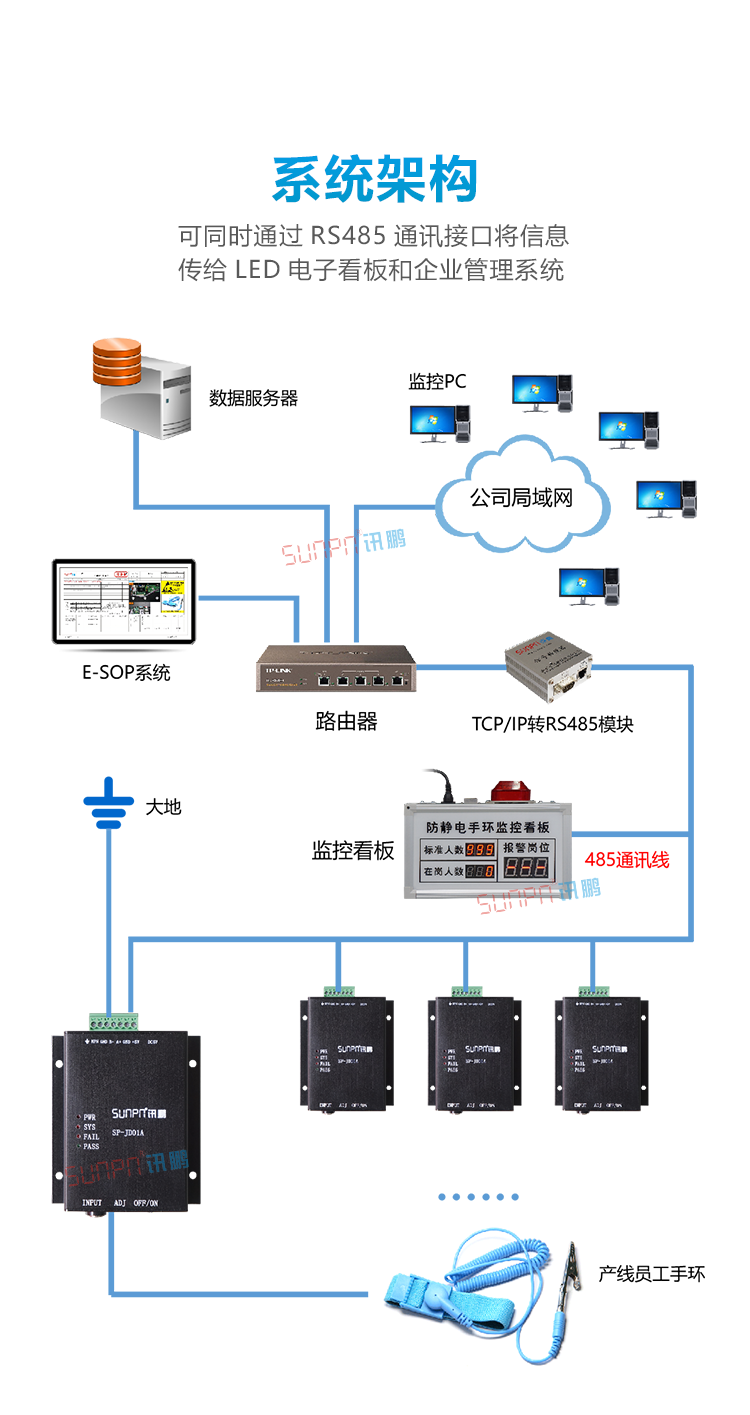

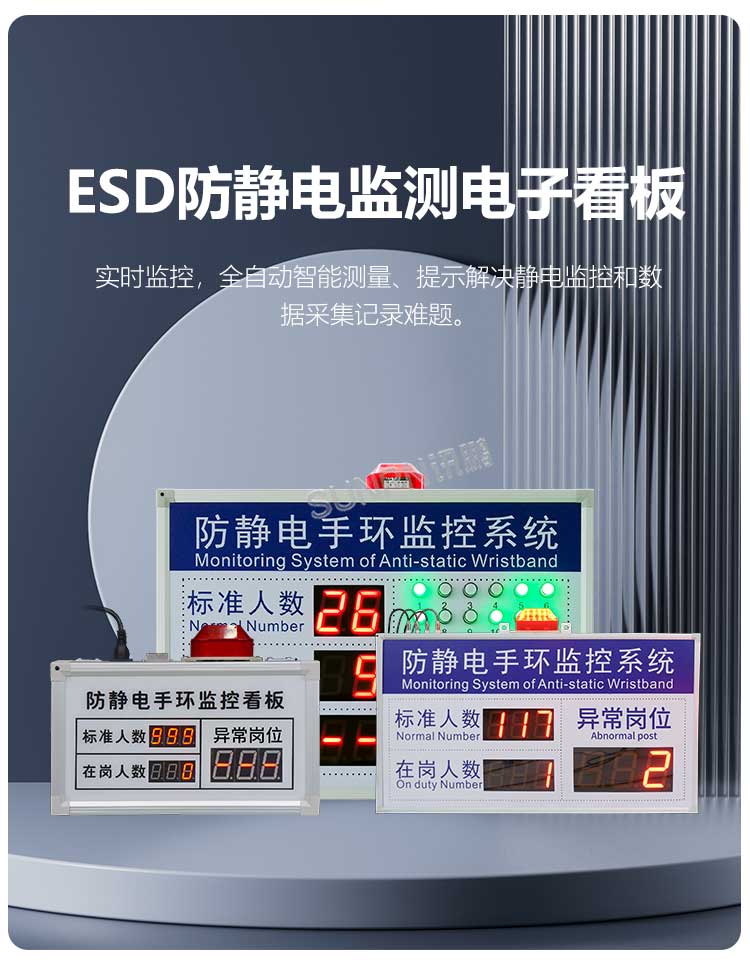

靜電環監測儀LED看板系統架構

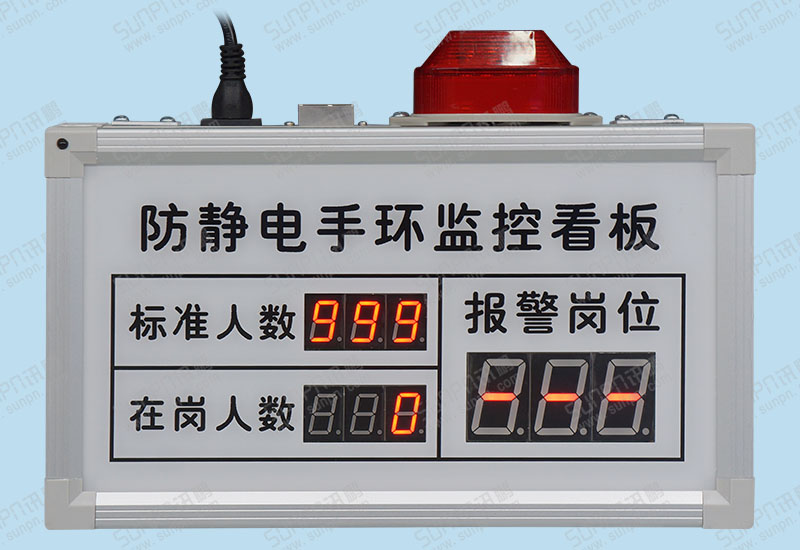

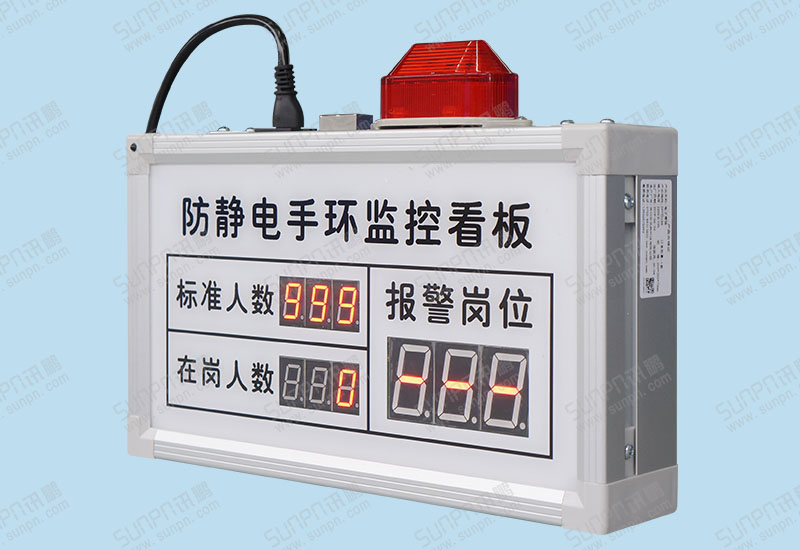

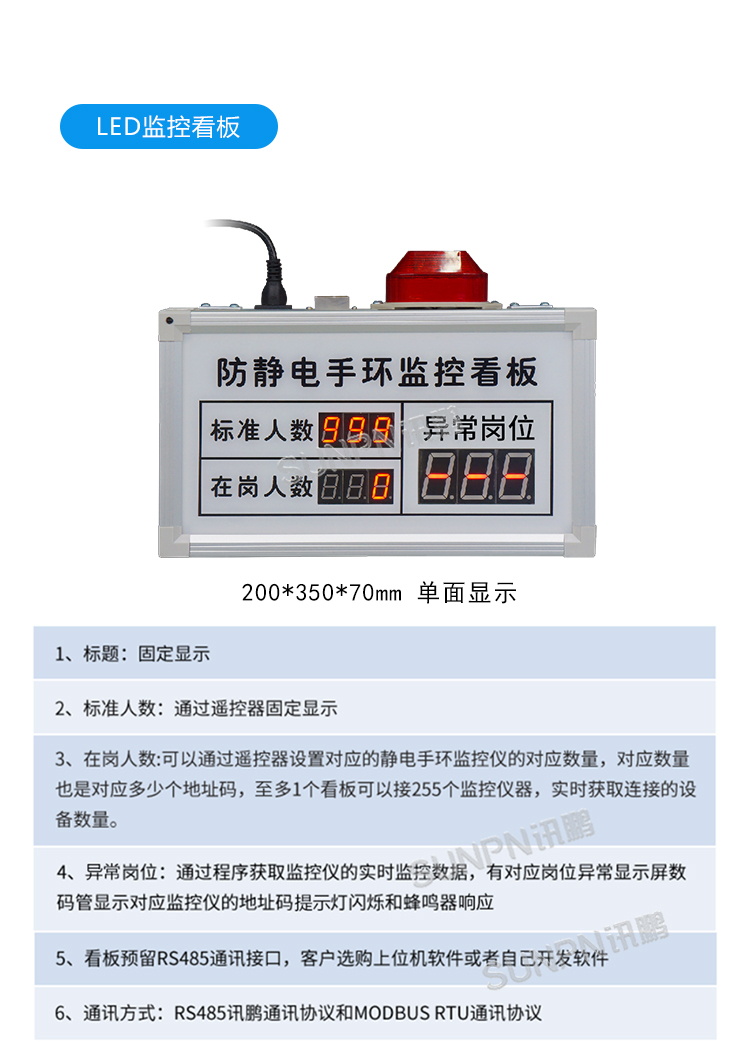

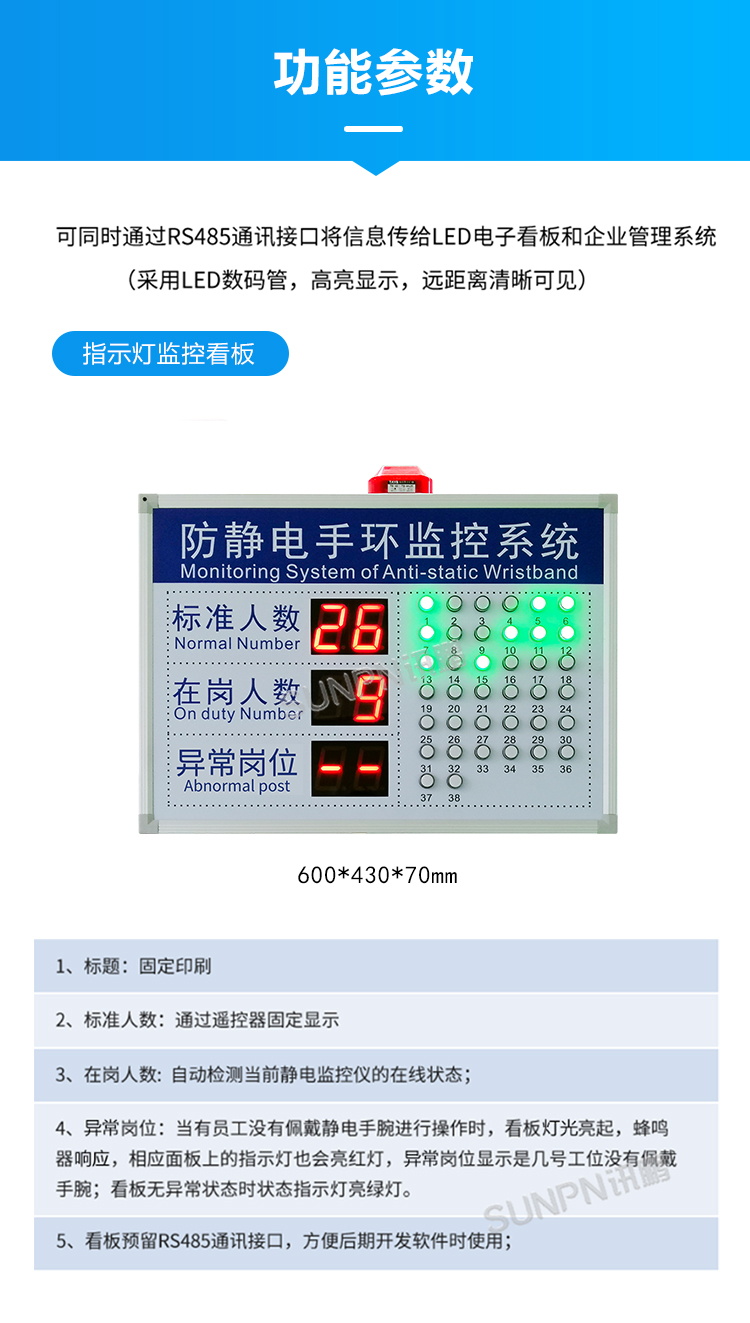

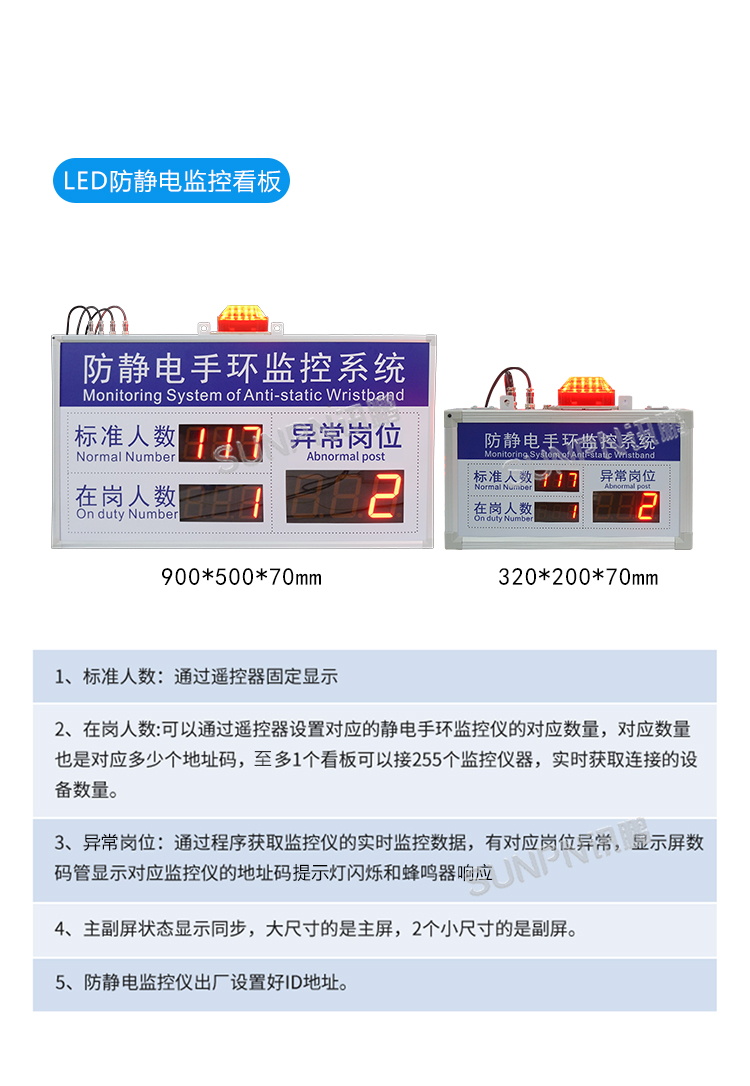

靜電環監測儀LED看板功能介紹：

1、靜電環監測儀LED看板標題：固定顯示

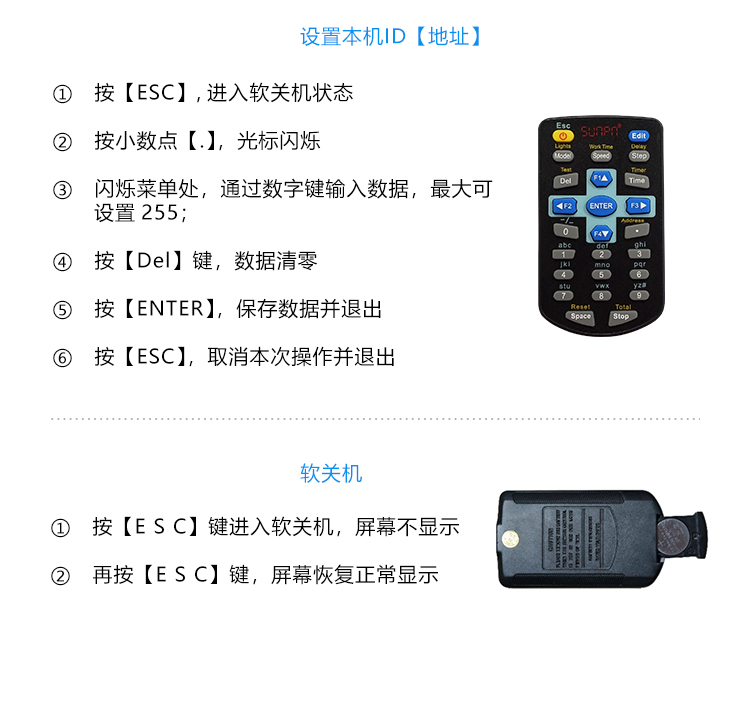

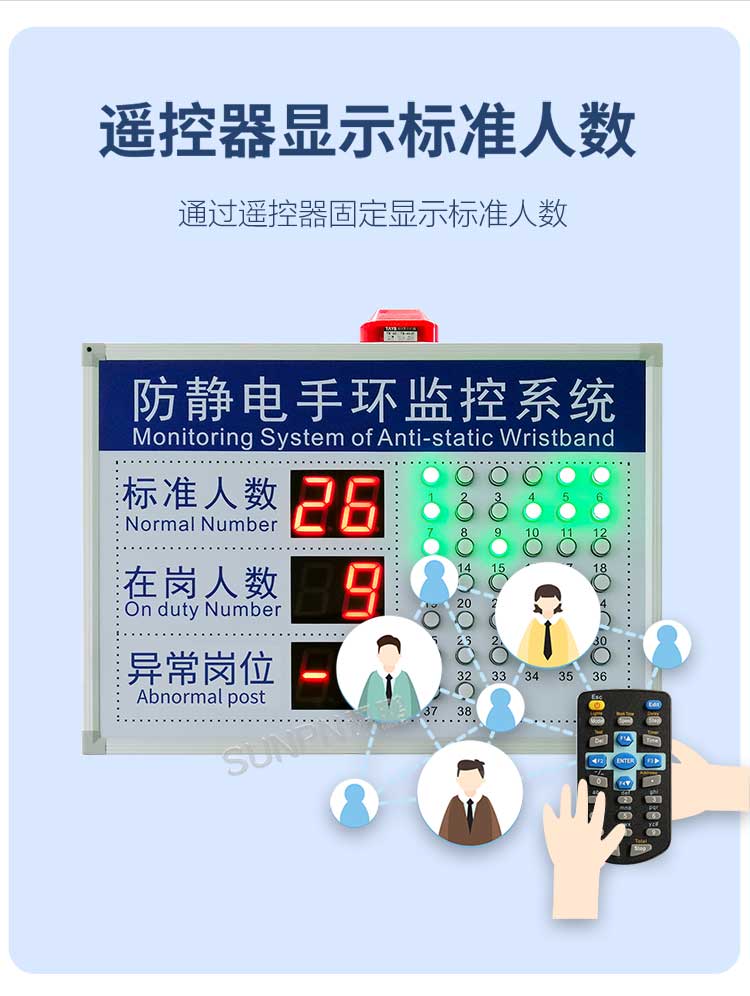

2、靜電環監測儀LED看板標準人數：通過遙控器固定顯示

3、靜電環監測儀LED看板在崗人數:可以通過遙控器設置對應的靜電手環監控儀的對應數量，對應數量也是對應多少個地址碼，最多1個看板可以接255個監控儀器，實時獲取連接的設備數量

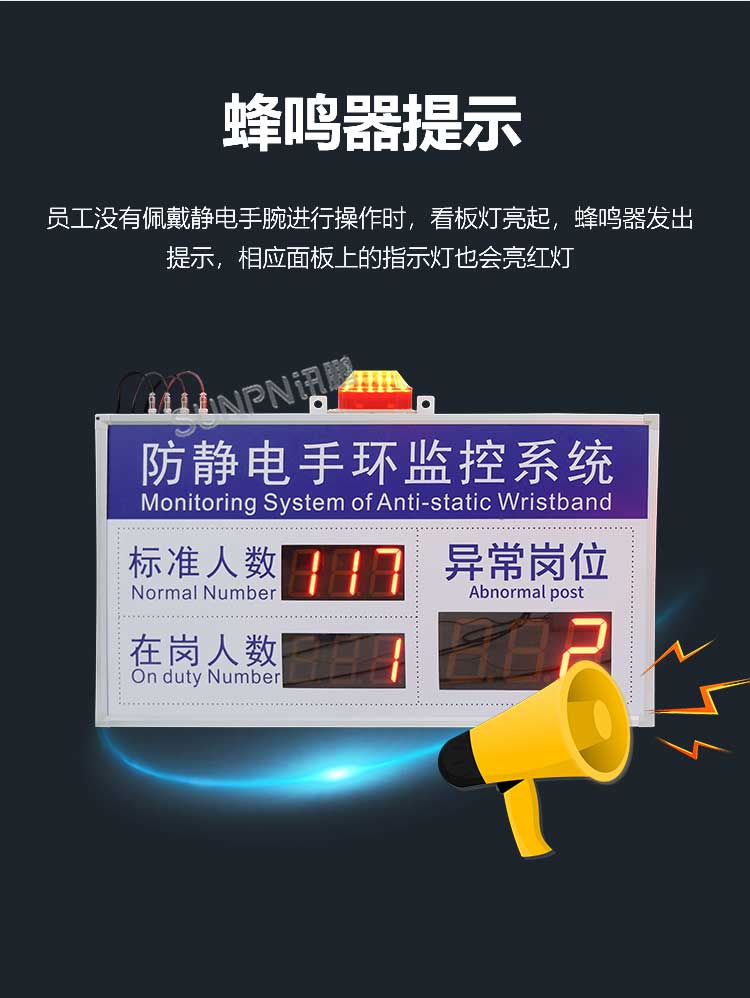

4、靜電環監測儀LED看板報警崗位：通過程序獲取監控儀的實時監控數據，有對應崗位異常，顯示屏數碼管顯示對應監控儀的地址碼，警燈閃爍和蜂鳴器報警

5、靜電環監測儀LED看板預留RS485通訊接口，客戶選購上位機軟件或者自己開發軟件

6、靜電環監測儀LED看板通訊方式：RS485訊鵬通訊協議和MODBUS RTU通訊協議

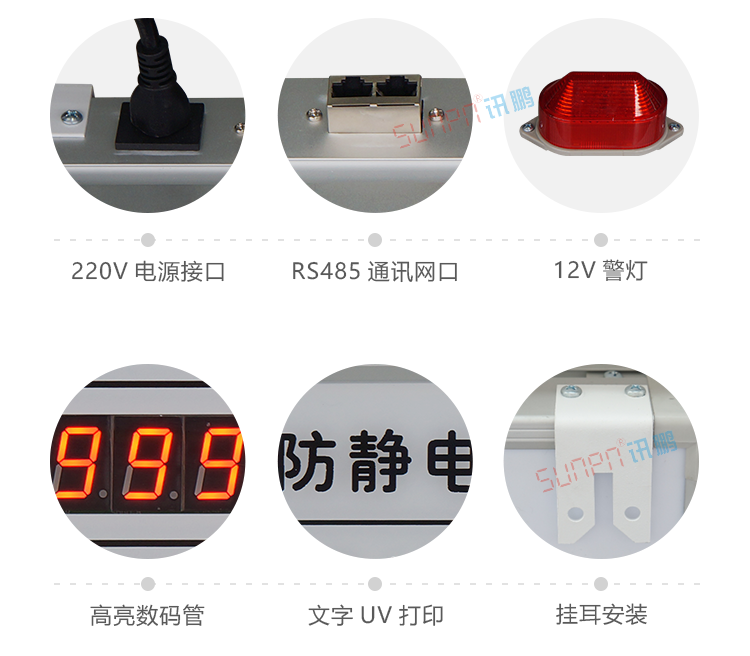

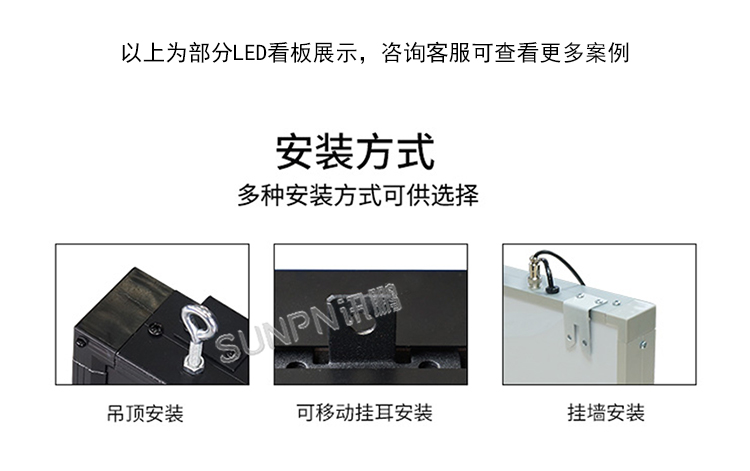

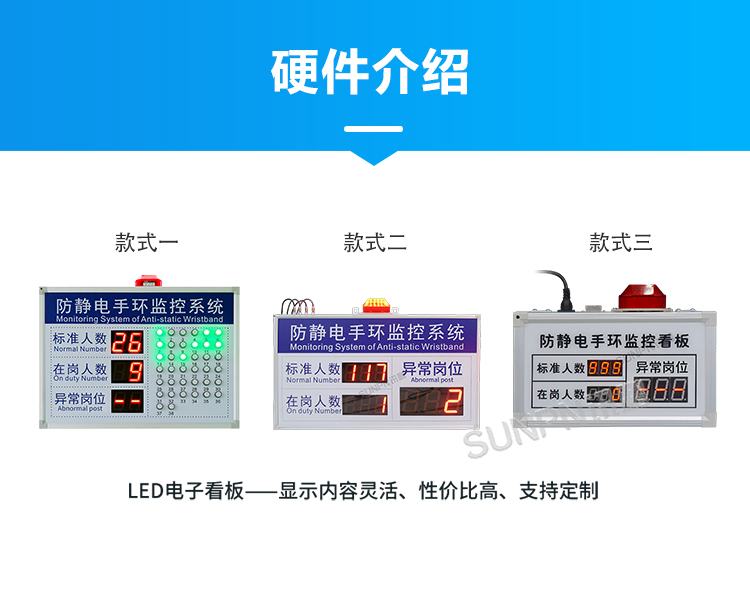

靜電環監測儀LED看板產品配件

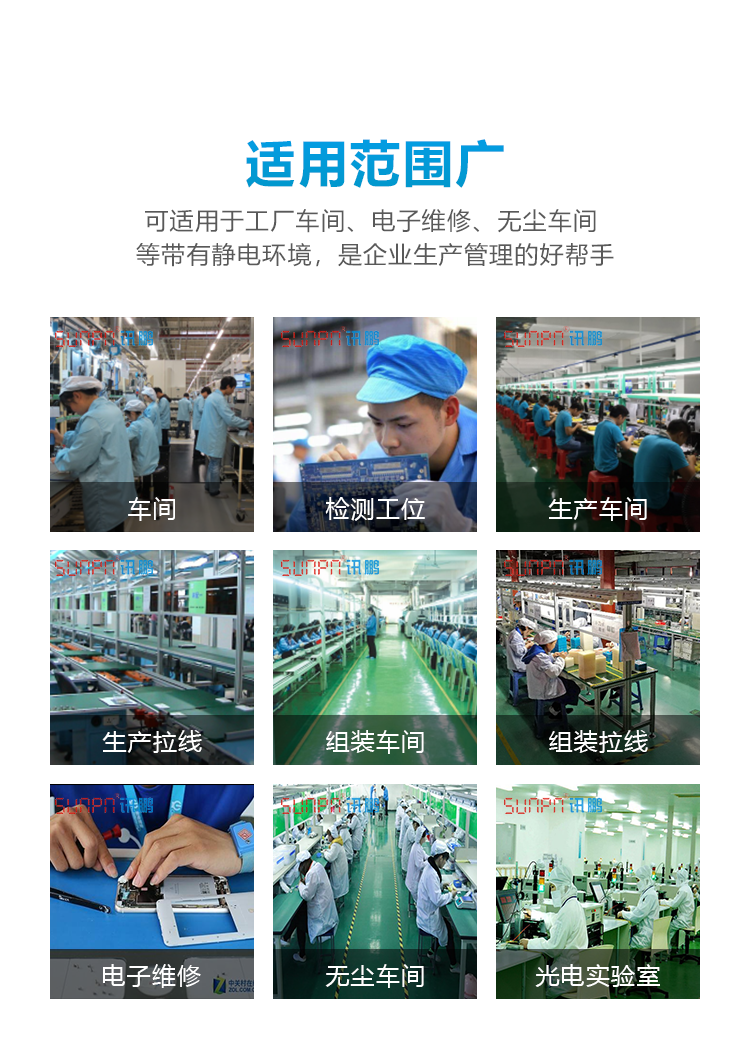

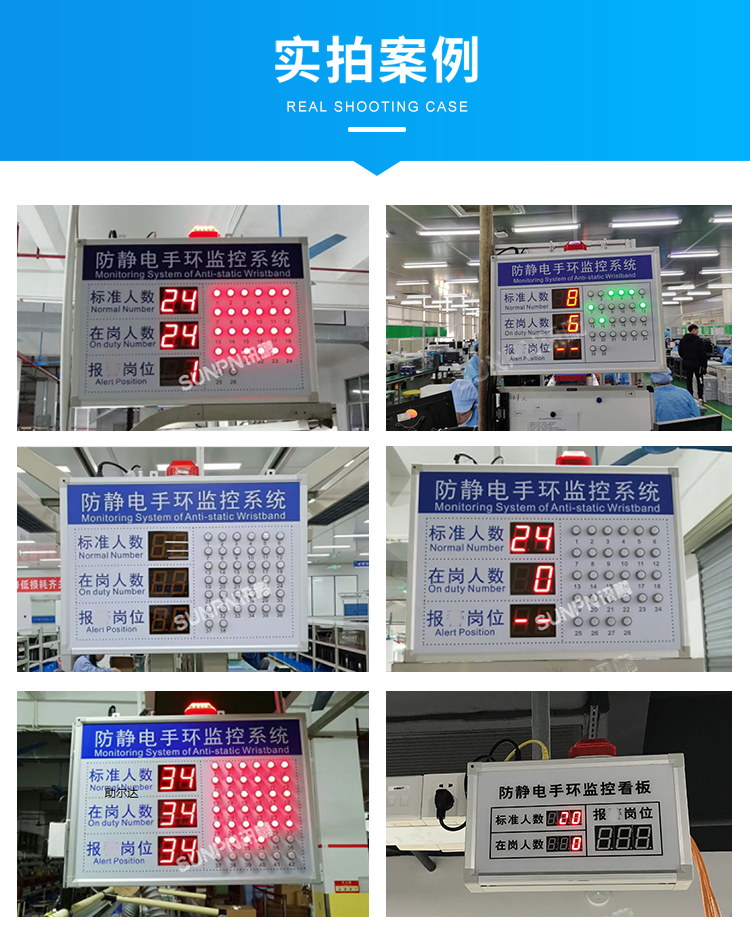

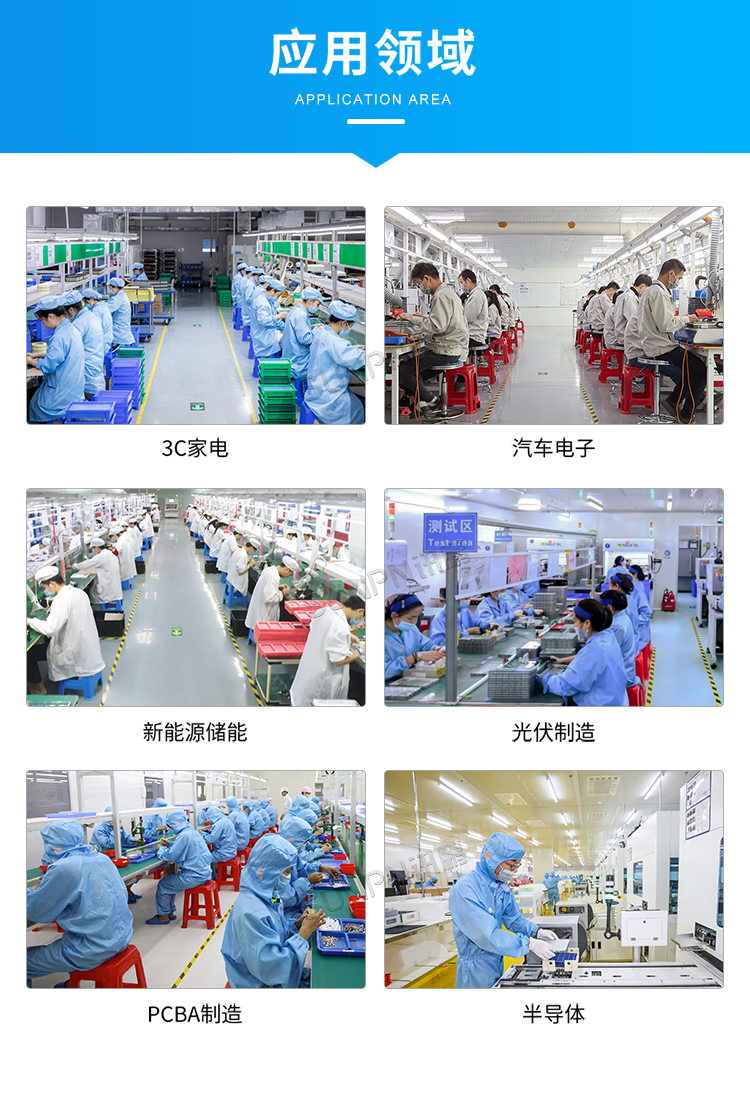

靜電環監測儀LED看板應用場景及案例

【2025.8.6-XF】
