        工位呼叫器在生產型企業的發展過程中有著輔助的作用，精益安燈作為生產線的主要流程作業程序掌控著整個生產的過程，但是我們的工位呼叫器能實現快速的信息傳遞、申請呼叫、設備狀態、質量問題等實時過程的管理

一、工位呼叫器實施目的

1.為了加強今后工廠車間生產組織過程的管理、相關信息做到目視化、傳遞做到快捷化、工序過程透明化、提高生產組織效率,擬建立該安燈系統，引用工位呼叫器。

2.該安燈系統作為生產全過程組織的一個輔助工具,能實現快速的信息傳遞、申請呼叫、實時顯示、統計分析、報表生成等就工序作業、設備狀態、質量問題、供應物料情況等過程進行實時的信息傳遞和管理,對生產全過程構成支撐.

3.當跟不上生產節拍或有非標準的狀況產生時,通過無線工位呼叫器尋求幫助,使操作過程能夠防止缺陷生產或流入下一道工序.

4.工位呼叫器及時傳遞操作中的生產作業狀態信息,促使解決問題流程的實施及現場管理組織體系的完善.

5.搜集數據識別問題發生最多的地方,對實時采集的現場生產狀況數據進行處理、存儲與管理,為生產管理的分析提供依據,為后期的持續改善提供目標.

二、工位呼叫器的功能要求

1、普通幫助呼叫.當線上工人需要幫助時,按下按鈕,現場音樂響起、燈光閃爍、相應安燈顯示、看板上顯示相關工位及呼叫類型.班組長響應,到達幫助地點確認解決問題,再次按下工位呼叫器,音樂及燈光停止.

2、設備故障呼叫.設備出現故障時,工人按下按鈕,并通過現場觸摸屏進行具體設備故障及故障信息的輸入,這時音樂響起、燈光閃爍、相應的安燈板上及保全監控板上顯示相關呼叫信息,保全人員響應呼叫,到達現場修復設備后,再次按下按鈕復位,音樂停止,安燈板上的呼叫信息還原,等待下一個次呼叫.

3、物料短缺呼叫.物料出現短缺時,工人按下按鈕,并通過現場觸摸屏進行具體物料信息的確認,這時音樂響起、燈光閃爍、相應的安燈板上及物流組監控板上顯示相關呼叫信息.

4、質量呼叫.出現質量問題時,工人按下按鈕,并通過現場觸摸屏進行具體質量問題信息的確認,現場音樂響起、燈光閃爍、相應安燈顯示看板及品質組監控板上顯示相關呼叫信息,品質人員響應呼叫,到達現場確認解決問題,再次按下按鈕,音樂及燈光停止.

       當操作者需要幫助的時候，我們各工位員工可通過工位呼叫器來進行實時異常的呼叫，更加方便我們能更及時的去解決問題，更高效的去處理問題，發現問題及時通知保證產線的順暢運行。

工位呼叫器-覆蓋范圍廣

產品采用GFSK調頻技術，信號覆蓋范圍廣、穩定性強； 室外空曠不小于200米(具體視環境而定)

工位呼叫器-雙向通訊

工位呼叫器-電池使用說明

工位呼叫器-產品參數

工位呼叫器-安裝說明

三、工位呼叫器-操作說明

1、按鈕盒每個按鍵都可以表示三種狀態“0”“1”“2”（軟件可配置1~3種狀態）

2、“0”為關閉狀態(指示燈滅)，“1”為打開狀態(指示燈亮)，“2”為其它狀態（指示燈慢速閃爍，10分鐘后指示燈停止閃爍）

3、中間按鈕可配置為是否有取消鍵功能（默認為取消鍵功能），取消鍵只有“1”狀態，它可聯動取消其它所有按鍵的狀態指示。

4、按鈕盒按鍵按下時傳輸無線數據，成功收到應答并對應的指示燈指示，如果通訊不成功則指示燈快速閃爍提示。

四、工位呼叫器通訊協議

1、通訊參數

 a.波特率：默認9600 bps;               b.數據位：8 bit;

c.起始位：1 bit;                              d.停止位：1 bit;            e.無奇偶校驗位；

2、通訊協議

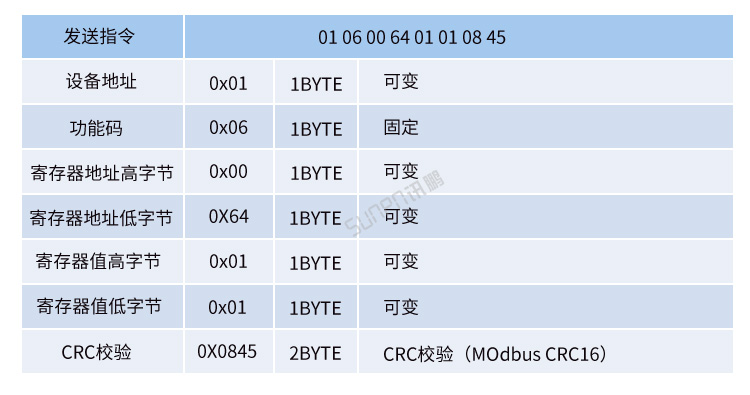

按鈕盒可通過軟件配置為訊鵬協議和MODBUS RTU標準協議

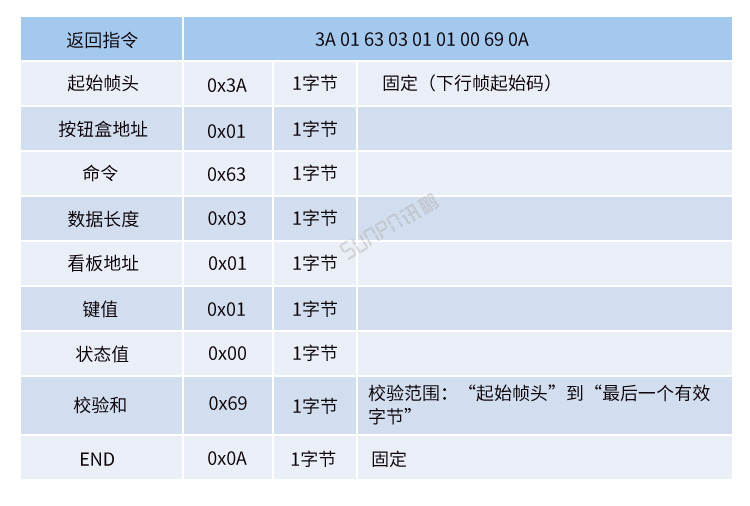

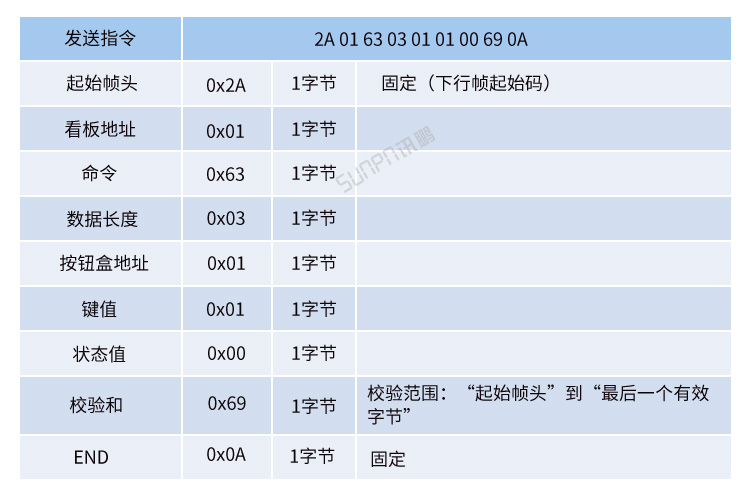

3、訊鵬協議：

●均是十六進制收發

●校驗碼=起始碼與校驗碼之間所有數據之和（不含起始碼與校驗碼）;取低字節

工位呼叫器-組網方式

工位呼叫器-應用場景

[1.1.13-20年1月9日]
