了解更多關于ESD防靜電監控系統解決方案 請點擊 訊鵬新官網

       隨著近年來制造業對ESD危害的深入認識，很多企業普遍在靜電敏感工位采取了防靜電措施，并引入了設備防靜電監控系統和ESD防靜電監控儀等設備，設備防靜電監控系統在各個領域也得到廣泛的應用。

一、設備防靜電監控系統的作用

1、ESD防靜電監控儀對企業的防靜電設備、人員進行實時監控、數據儲存、以及動態顯示的數字化管理。

2、通過設備防靜電監控系統對防靜電手腕帶和生產設備的實時監控。

3、設備防靜電監控系統由RS485有線或RF433無線把數據傳輸給管理軟件存儲、并實時發送至現場顯示屏，讓現場管理人員時刻精準了解現場的靜電防護情況。

4、設備防靜電監控系統解決長期以來工廠里對靜電監控和數據采集記錄困難的問題。

視頻右下方窗口，支持全屏播放

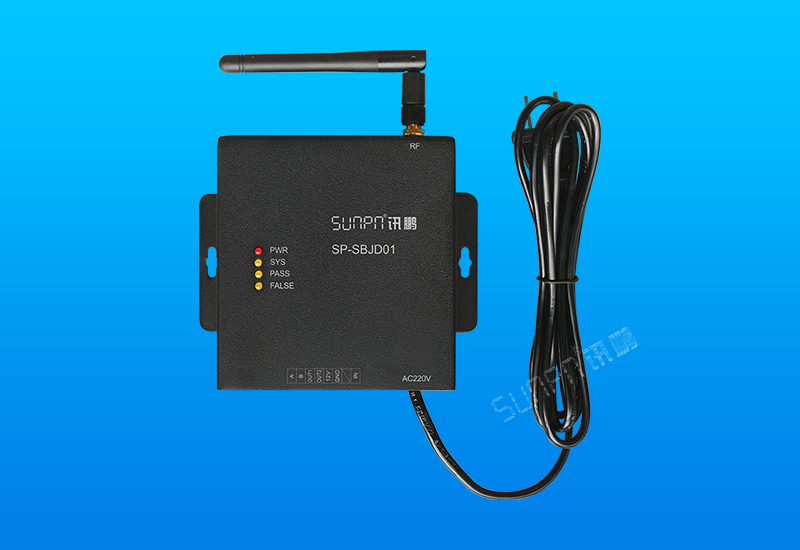

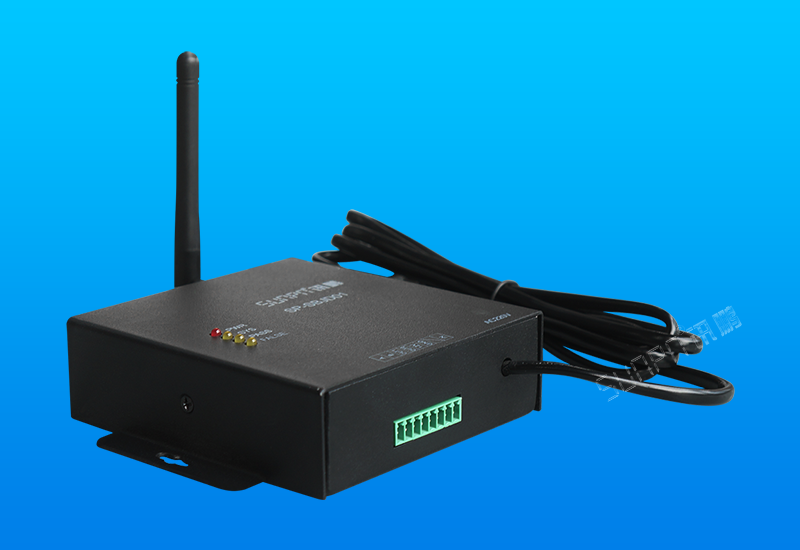

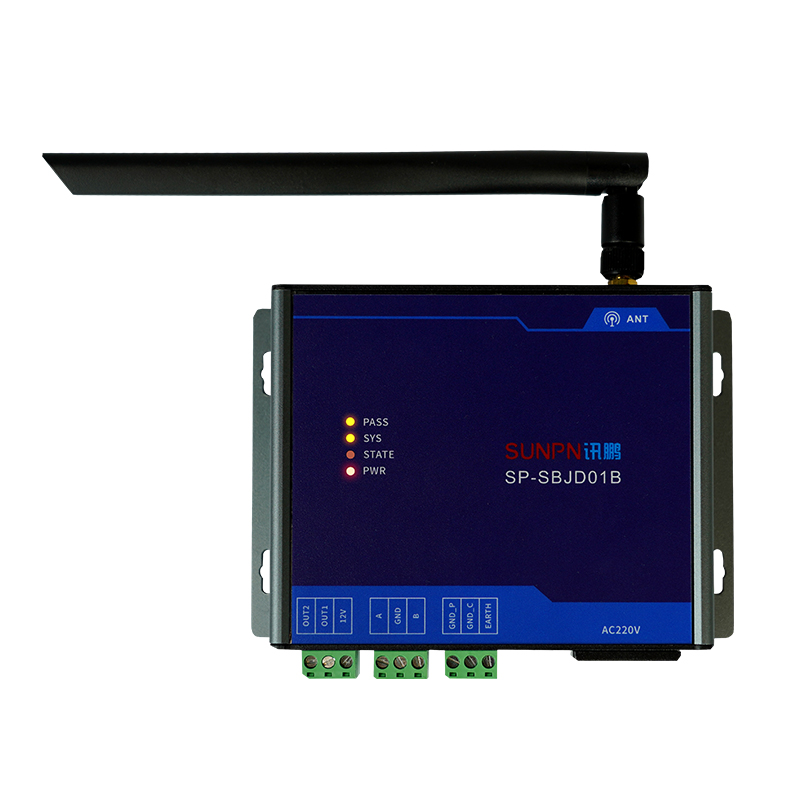

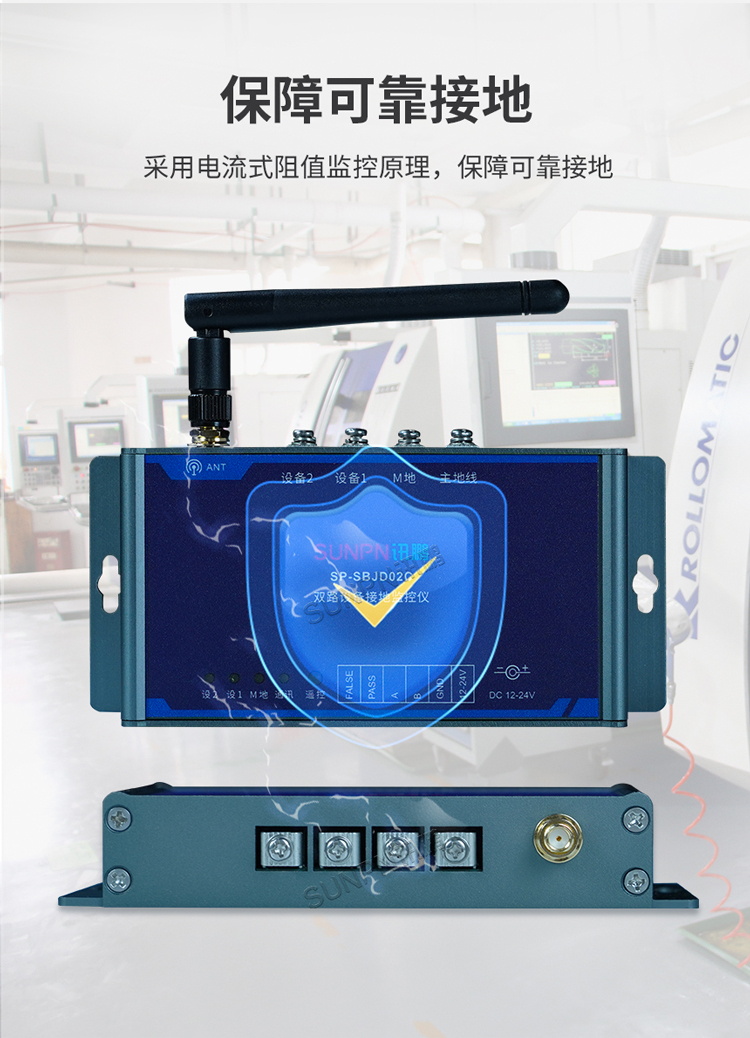

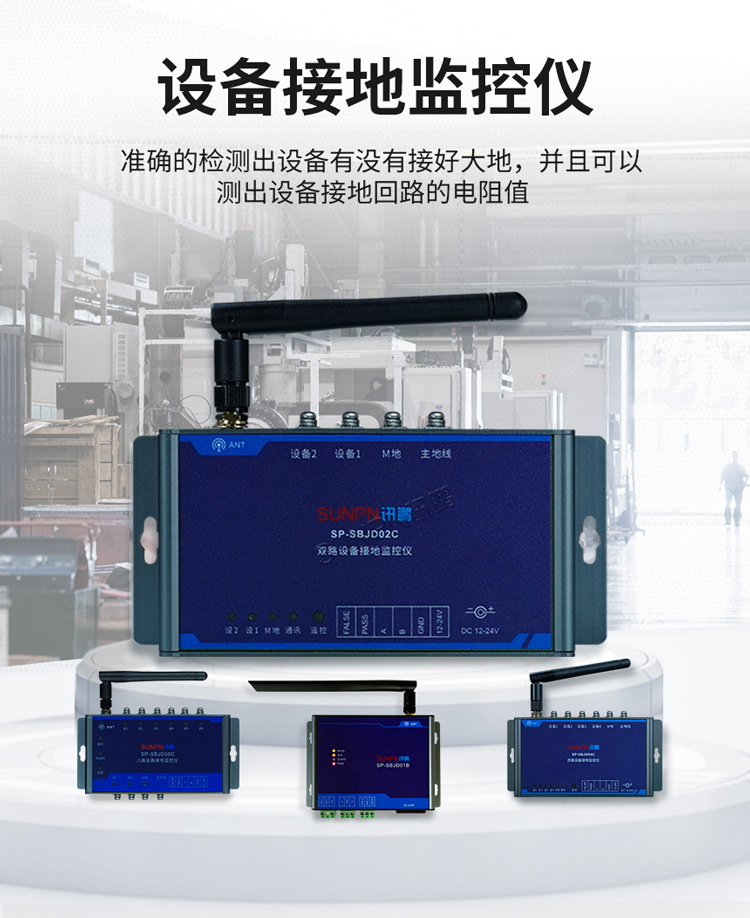

       設備防靜電監控系統SP-SBJD01，是一款實時檢測設備是否和實際大地接觸良好的儀器，并且可以檢測接地回路的電阻值(0~500Ω)，進一步監測設備地線是否老化等問題，杜絕了設備因靜電發生的安全事故。

二、設備防靜電監控系統-數據實時監控

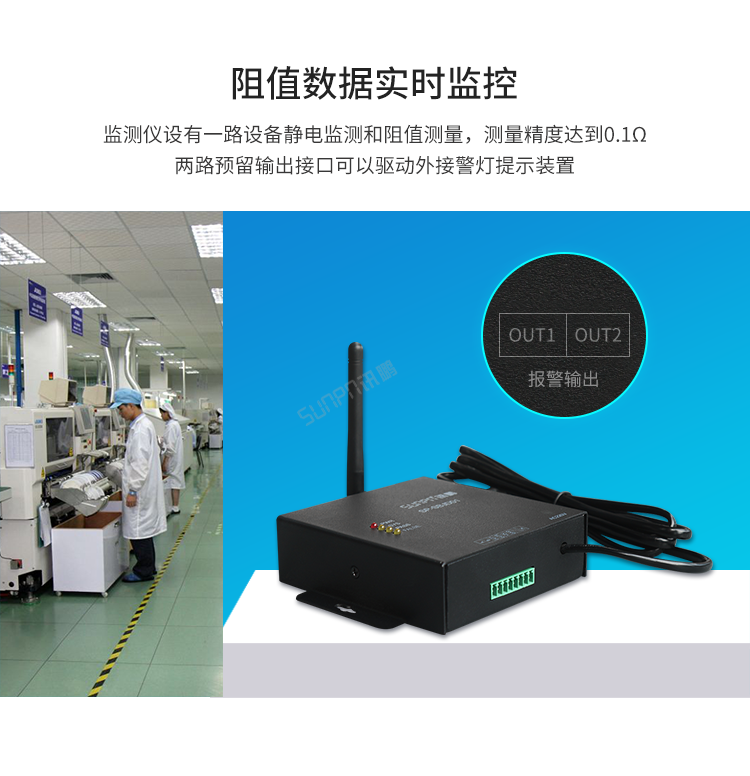

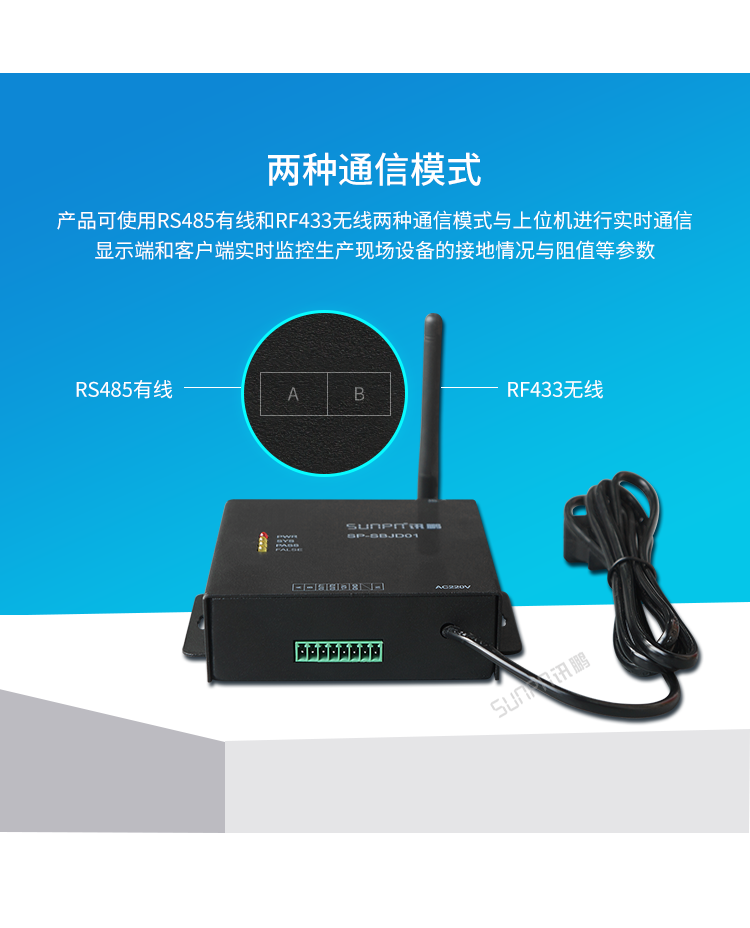

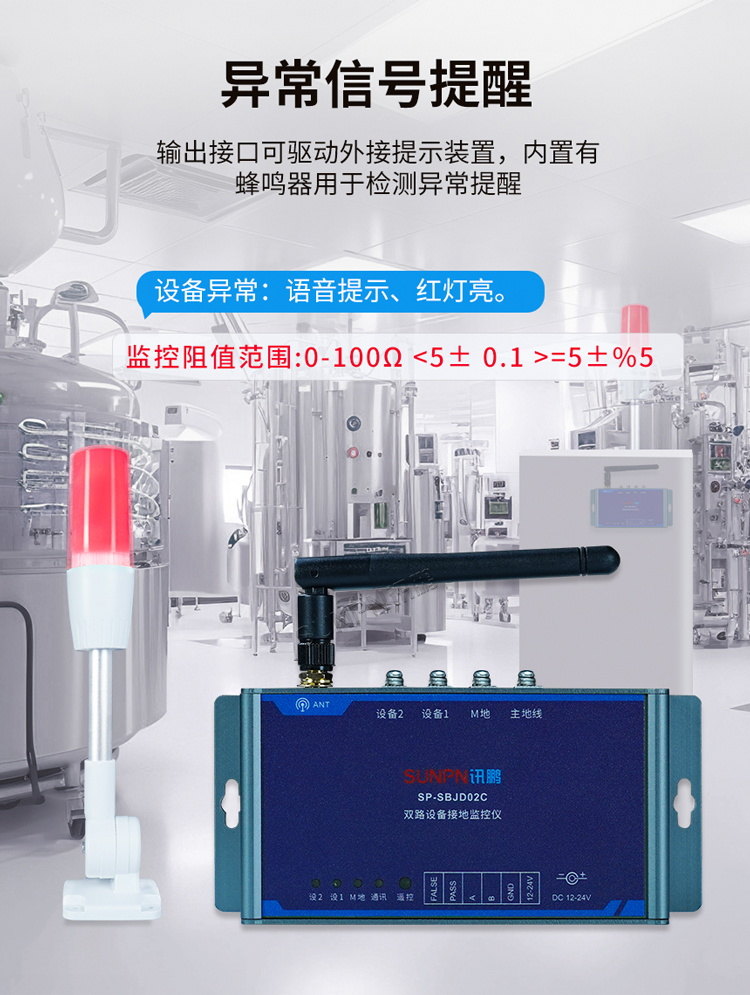

       設備防靜電監控系統可使用RS485有線和RF433無線兩種通信模式與上位機進行實時通信，顯示端和客戶端實時監控生產現場設備的接地情況與阻值等參數；監測儀設有兩路阻值測量，可同時監測兩臺生產設備的靜電狀態；兩路預留輸出接口可以驅動外接警燈裝置；內置蜂鳴器與狀態指示燈在檢測到異常時發出報警信號。最大限度的保障員工的人身安全和企業的財產安全。

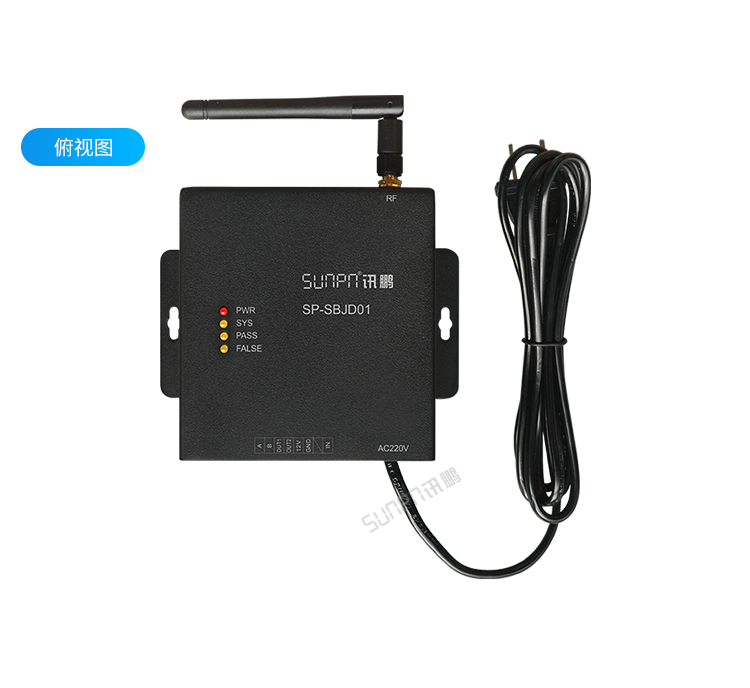

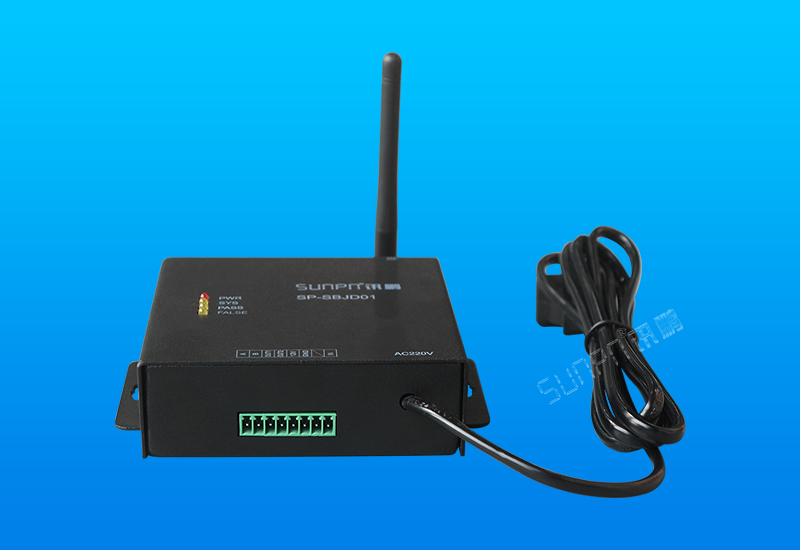

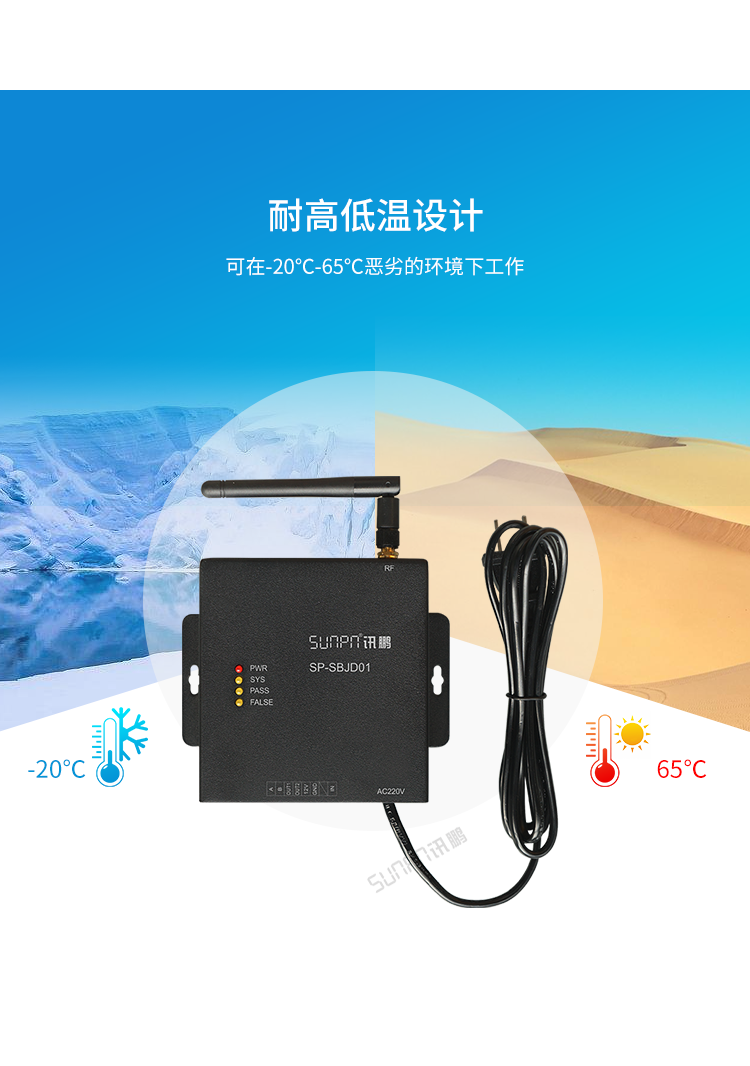

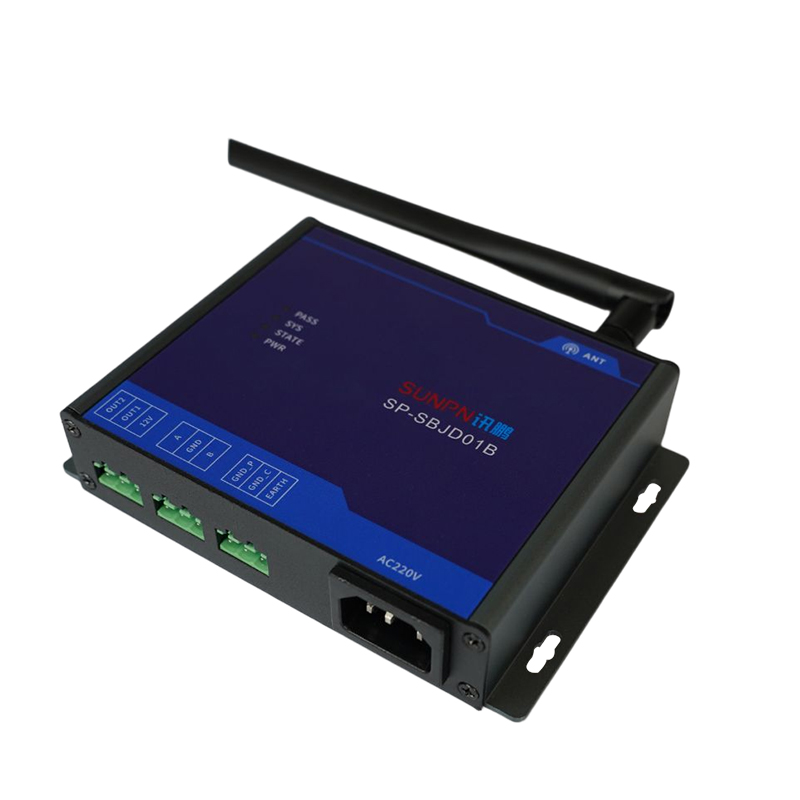

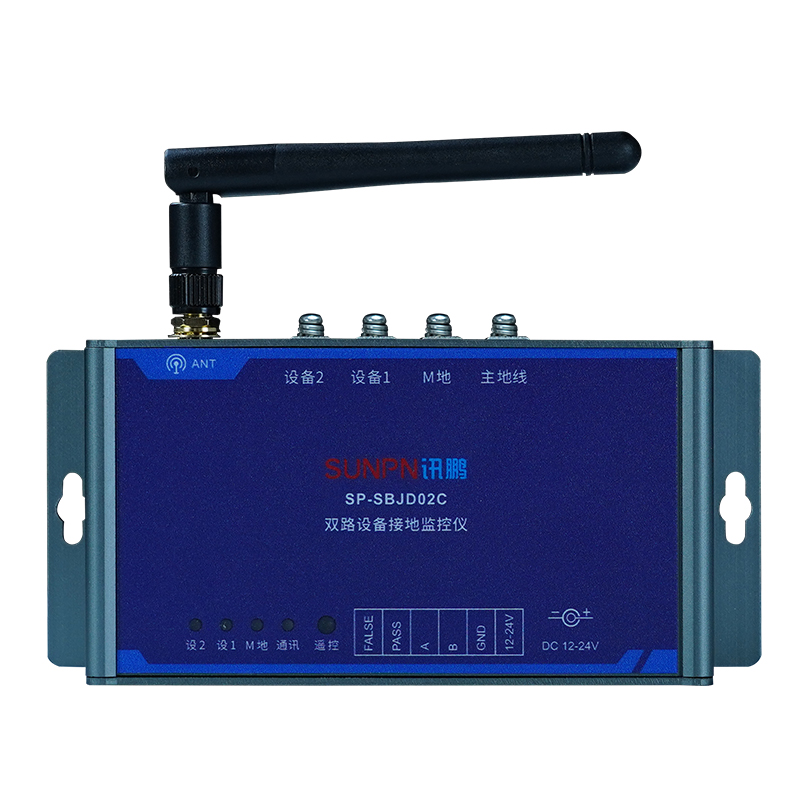

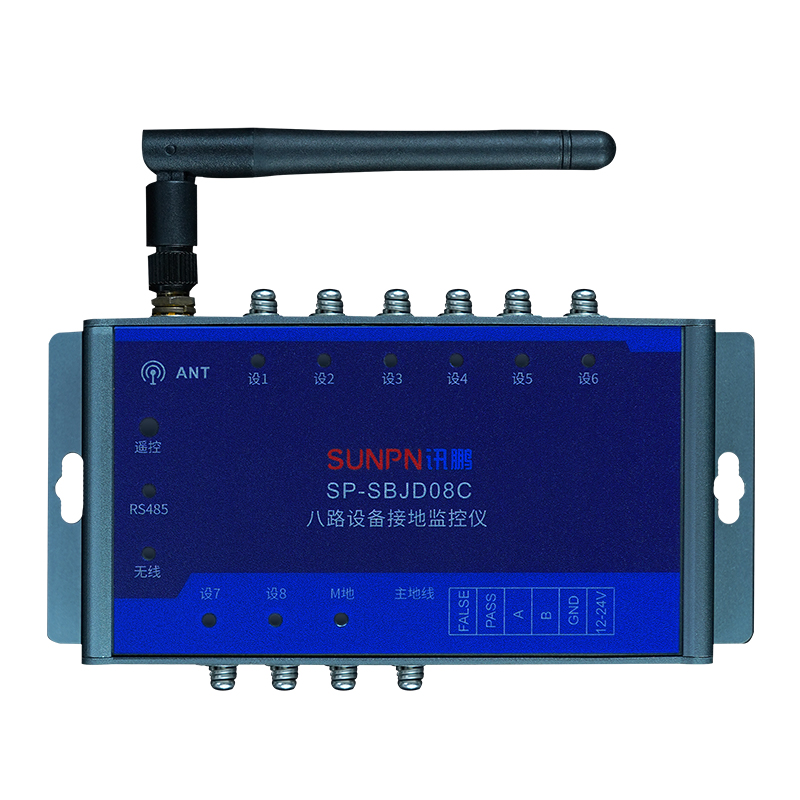

設備防靜電監控系統-產品介紹

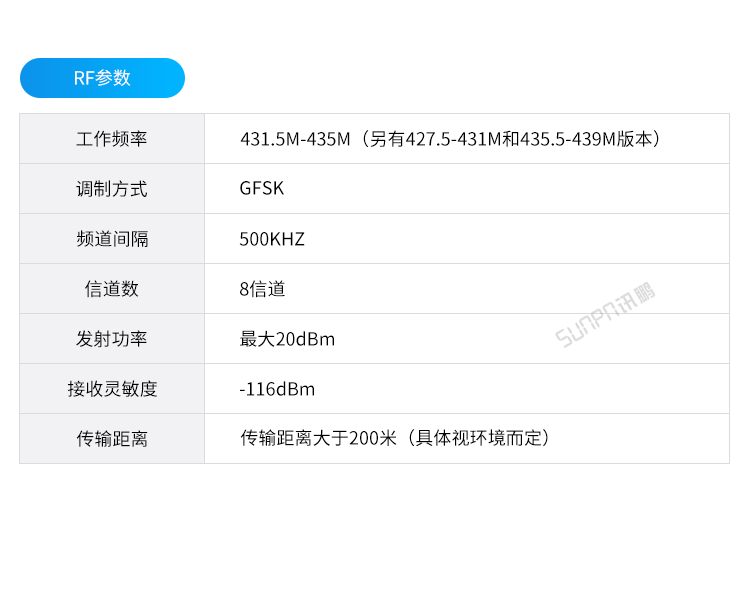

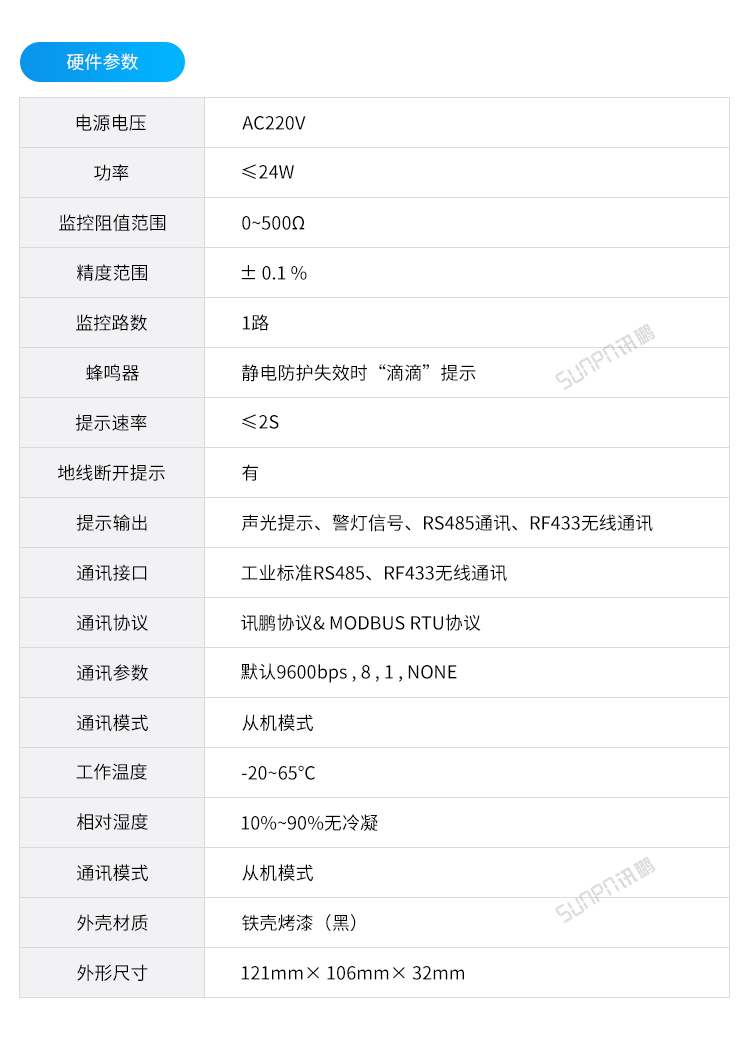

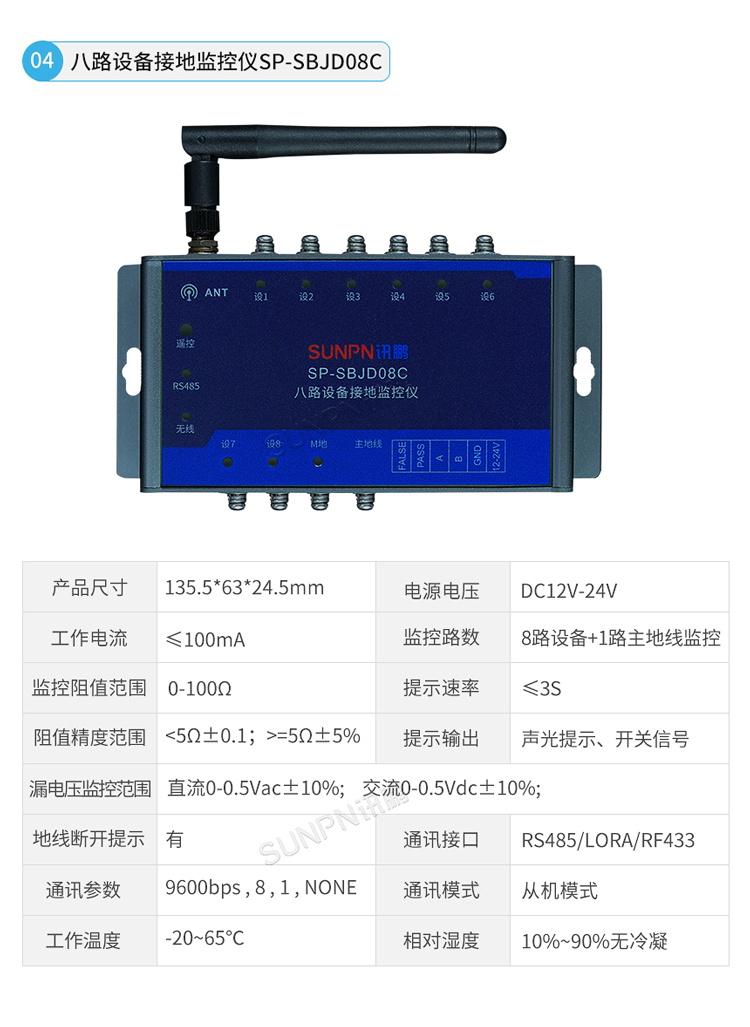

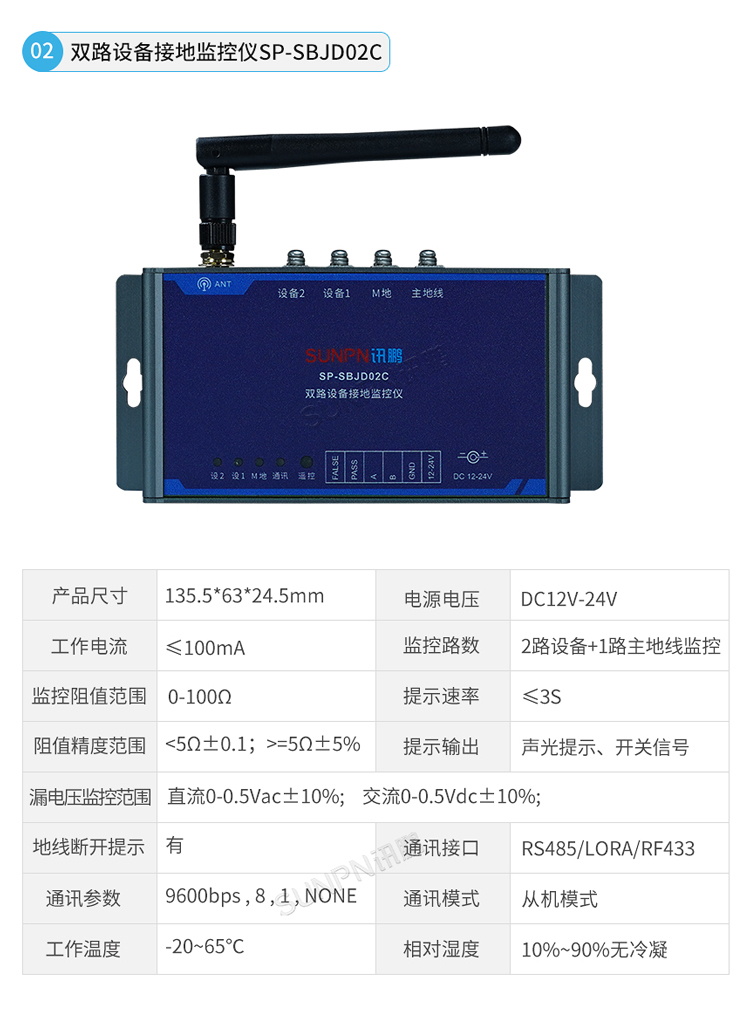

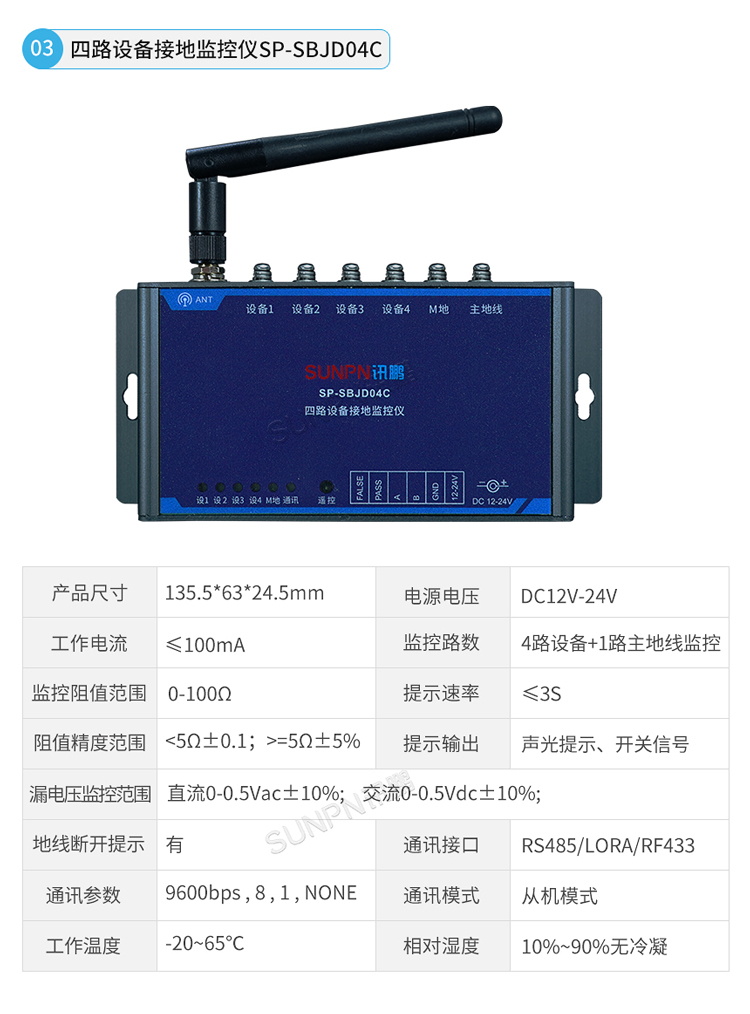

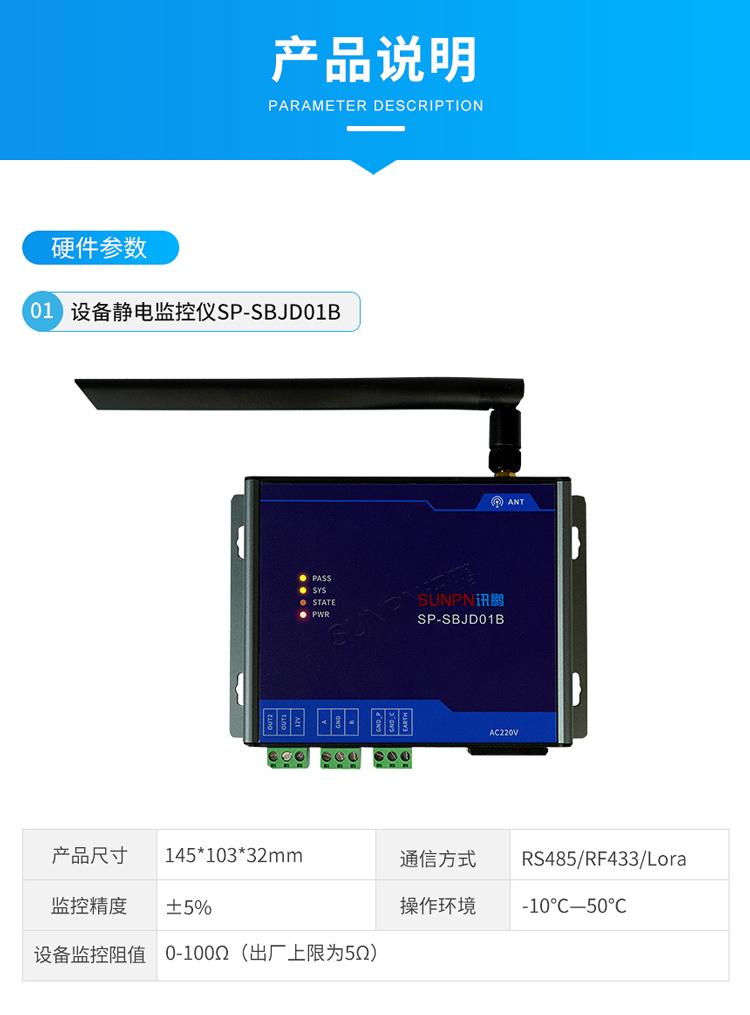

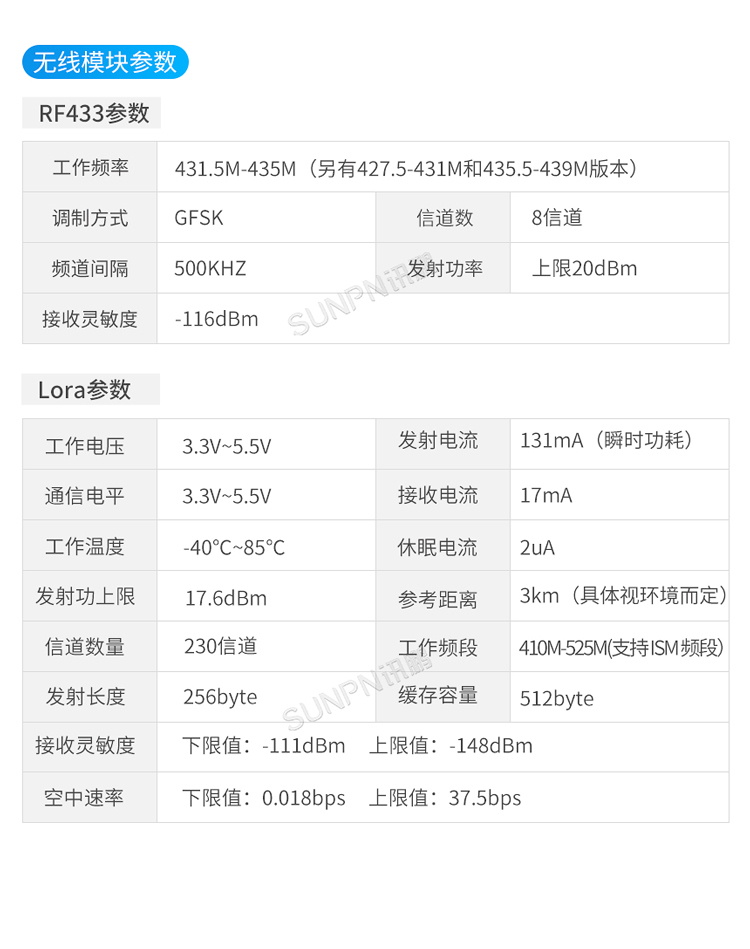

設備防靜電監控系統-產品參數說明

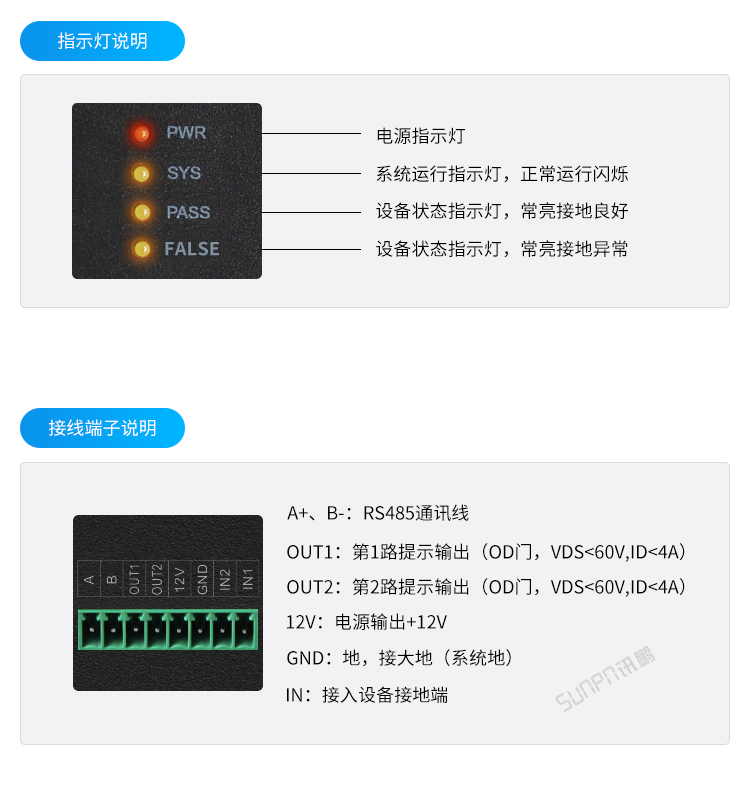

三、設備防靜電監控系統使用方法

1、 INx接到檢測設備上;

2、 GND接到大地上;

3、 RS485接口AB線接到上位機;

4、12V以及OUT1/OUT2選擇接到外部報警裝置;

5、使用無線通信時, 插上外部RF433天線,并且設置相應信道參數。

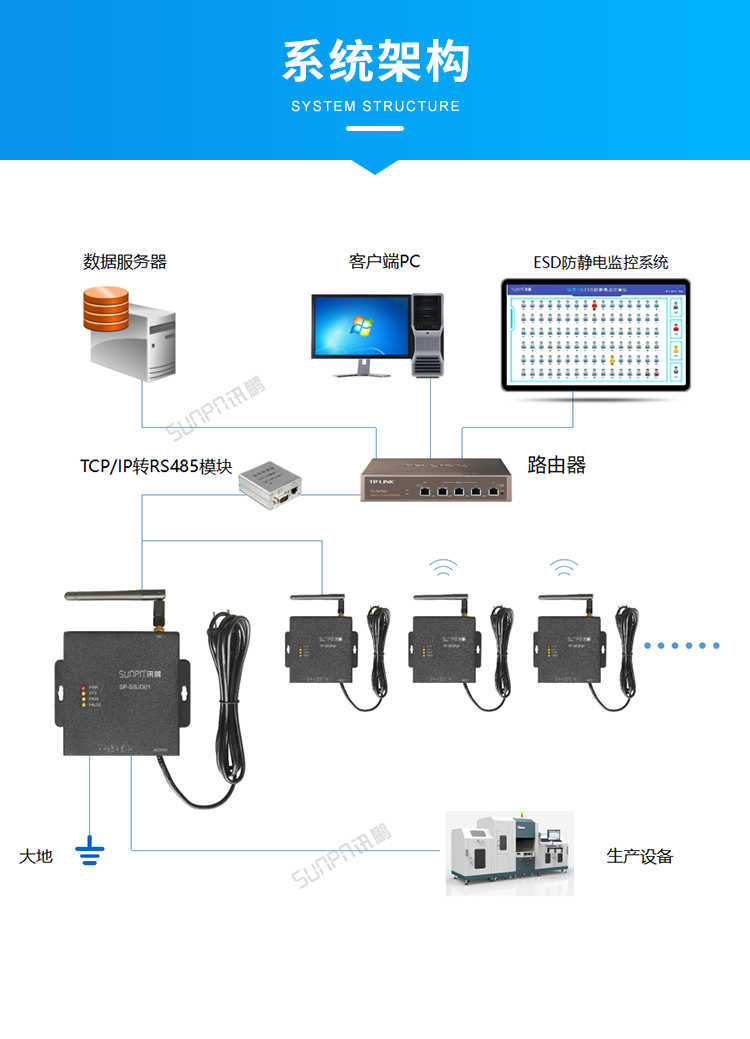

 設備防靜電監控系統-系統架構

四、設備防靜電監控系統狀態說明

1、設 備檢測接大地正常時，蜂鳴器不報警，PASS1和PASS2指示燈亮，RS485讀取檢測狀態為0x00 (正常狀態)，且有電阻值。

2、當設備接地(GND)斷開時， 蜂鳴器持續報警(地線斷開報警)，PASS1和PASS2指示燈快速閃爍。RS485讀取狀態為0x02 (地線斷開狀態)。

3、當設備接線(INx)斷開時，蜂鳴器間歇報警(設備斷開報警)，PASS1或PASS2指示燈慢速閃爍。RS485讀取狀態為0x01 (設備斷開狀態)。

4 、外部輸出接口(OUT1/OUT2) ，可根據需要是否外接。

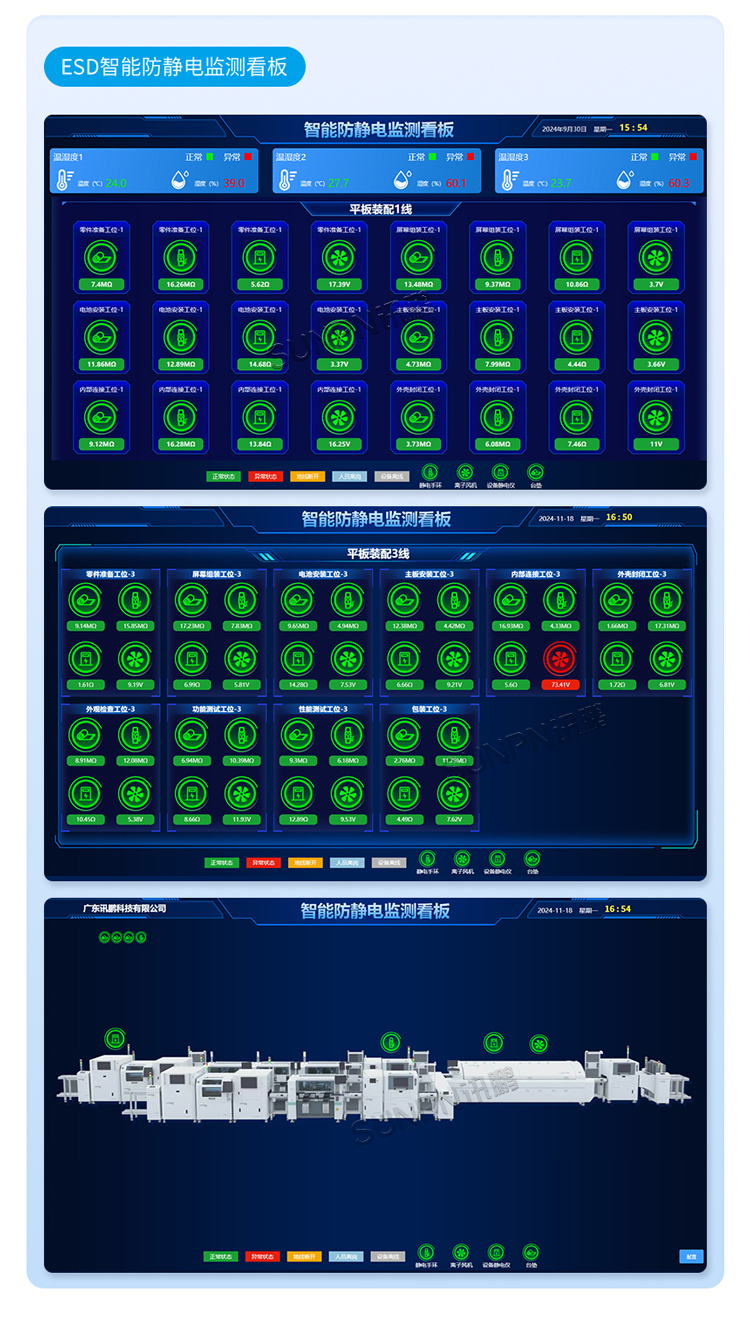

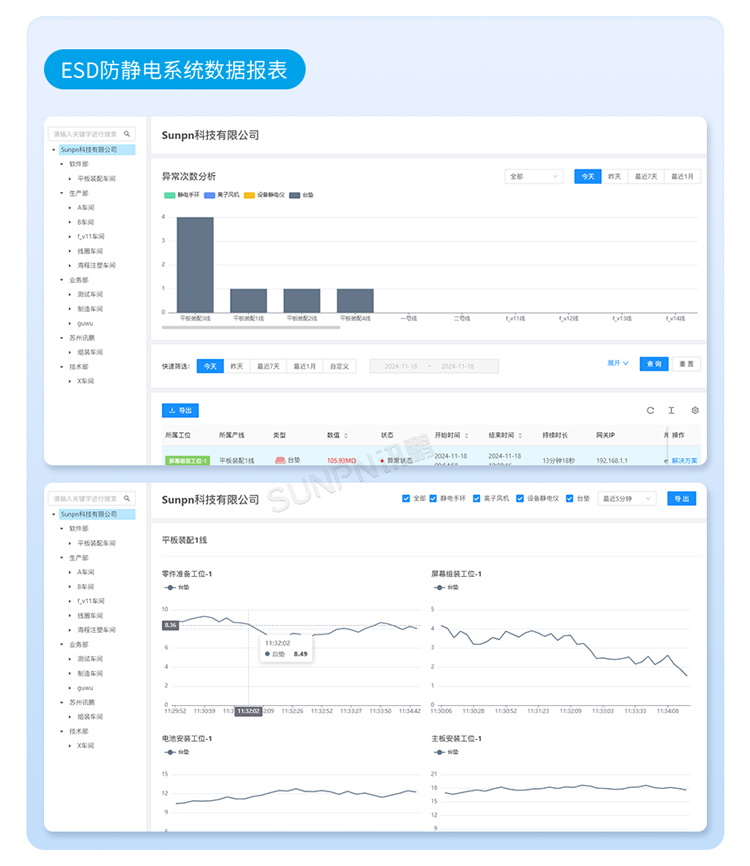

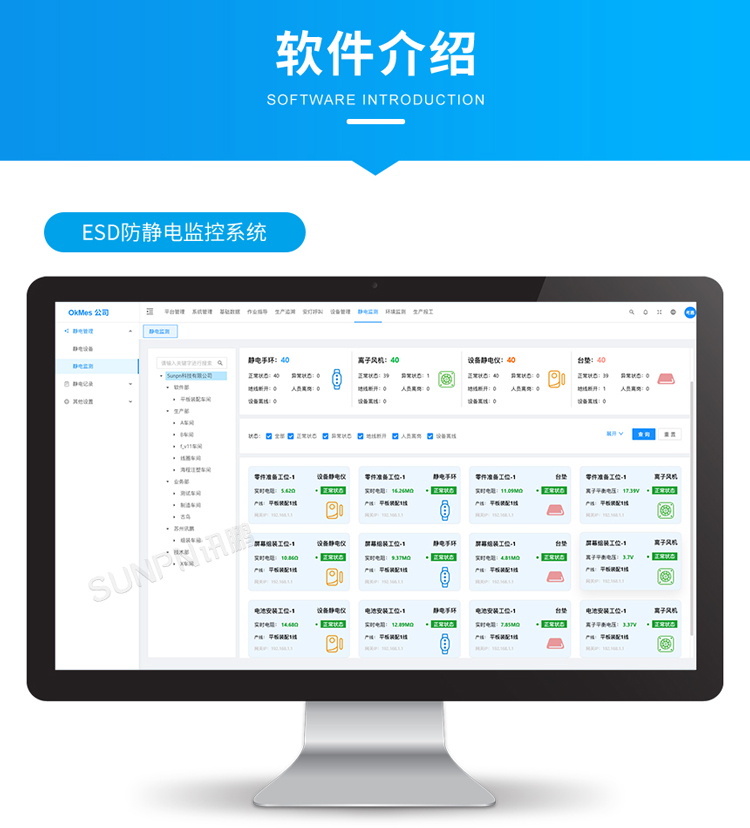

設備防靜電監控系統-軟件介紹

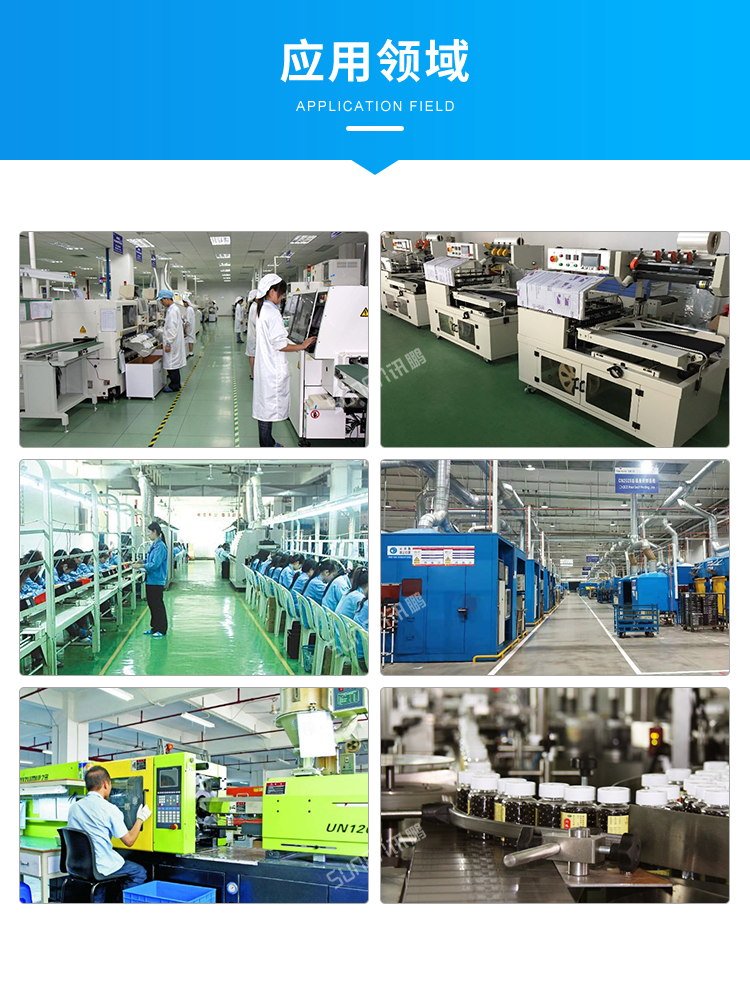

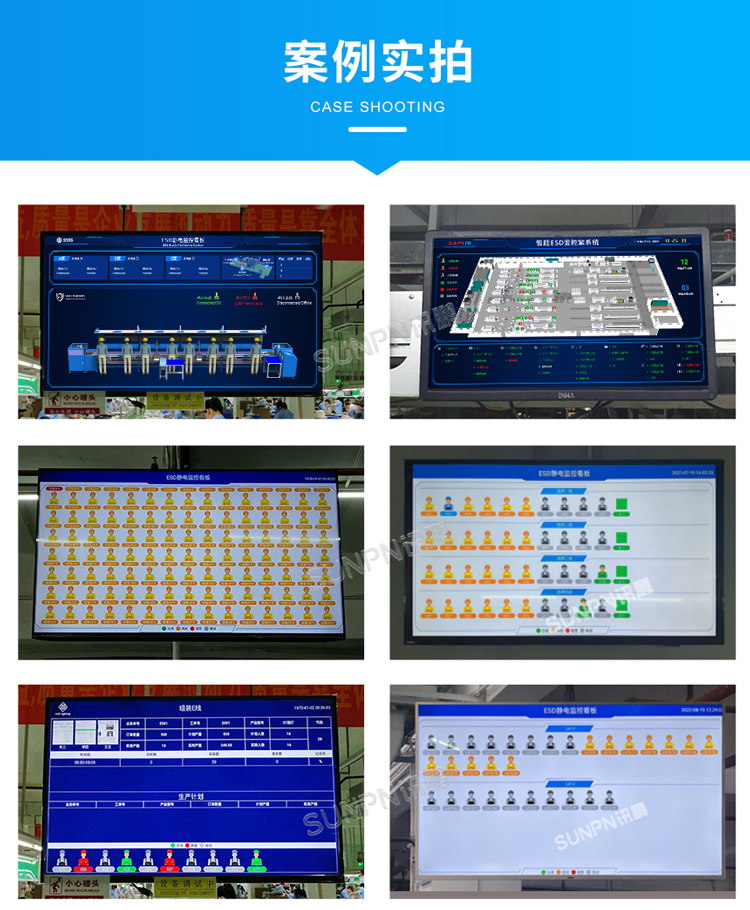

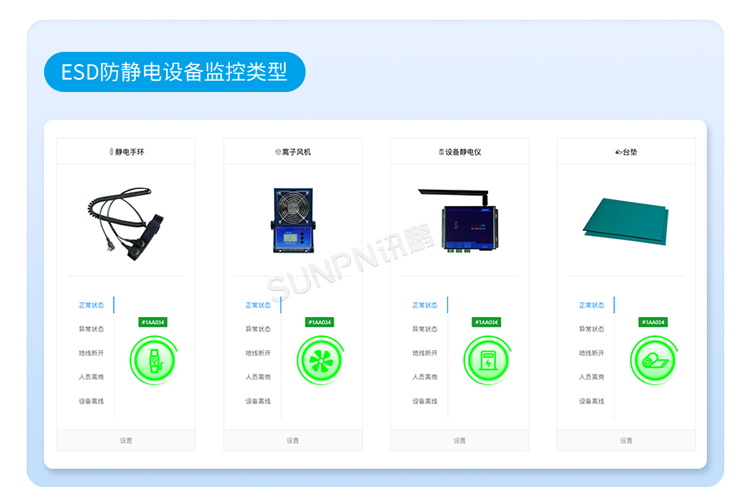

設備防靜電監控系統-應用場景案例

設備防靜電監控系統是對防靜電手腕帶或設備接地狀態進行實時監控，并通過有線或無線通訊發送至防靜電監控看板同步顯示的設備。監控儀均內置蜂鳴器，當手腕帶或設備接地不良時，監測儀會發出聲光報警或通過預留接口外接警示燈提示。有效控制企業因防靜電設備失效而造成的品質問題、經濟損失和人身安全。
