為了提高生產過程透明化和企業綜合信息化建設，達到提率和降低成本的目的，生產企業迫切需要一套符合生產線管理的控制管理系統，解決生產現場狀態監控能力不足、工位之間協調能力差、現場操作和配料缺乏有效指導、質量數據錄入滯后等問題。

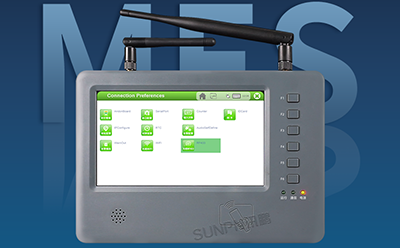

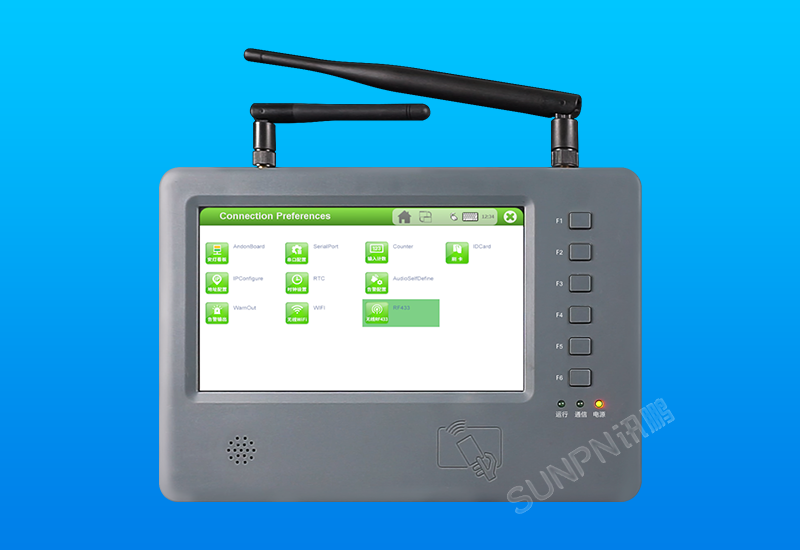

       訊鵬MES系統工位機SP-GWZD70X是一款應用于工業現場的數字化工業智能終端。產品專為解決MES系統軟硬結合的難題，集顯示、交互、數采接口、組網一體化設計。6位按鍵可開發為各種功能按鈕結合7寸電阻觸摸屏，更便利的實現人機信息交互，也具備優異的抗干擾能力。支持IC/ID讀卡報工、喇叭語音提示。具備豐富輸入輸出端口，可實現計數、狀態告警、輸出控制信號。RS485、RS232可擴展外接硬件、傳感器等智能設備RF433、WIFI、以太網實現通訊轉換，輕松組網。提供硬件技術支持也可配套軟件服務。

視頻右下方窗口，支持全屏播放

一、工位智能終端的功能說明

1、刷卡：記錄顯示當前刷卡信息，查看刷卡歷史記錄，有效刷卡時有蜂鳴器提示。

2、輸入狀態檢測及計數：5通道輸入狀態實時監測，通道計數屬性配置，包括計時間隔時間、閉合時間、計數步長，可查看選定通道計數屬性信息。

3、IP地址配置：支持動態、靜態IP配置，支持查看當前工位機IP信息，集成ping功能，方便網絡測試。

4、輸出開關量：8通道輸出開關量，包括6路狀態量輸出、2路繼電器輸出，關機、斷電可記錄先前配置的開關量。

5、RF433無線通信：支持大功率無線通信模塊RF433，支持模塊通道頻率選擇配置，顯示收發數據信息。

6、WIFI無線通信：支持WIFI模塊，用于短距離無線通信。

7、RCT時鐘：支持時鐘配置，保存時間設置，斷電可電池供電

8、RS232通信：支持RS232接口通信，查看數據收發

9、RS485通信：支持RS485接口通信，查看數據收發

10、按鍵告警及自定義告警語音配置：6個按鍵，支持5路語音告警，其中一路用戶可自定義配置告警語音，一個取消語音告警

11、USB HOST接口：支持兩路USB HOST接口，兼容支持USB鼠標、USB鍵盤、U盤

12、音頻輸出接口：支持喇叭、耳機音頻輸出

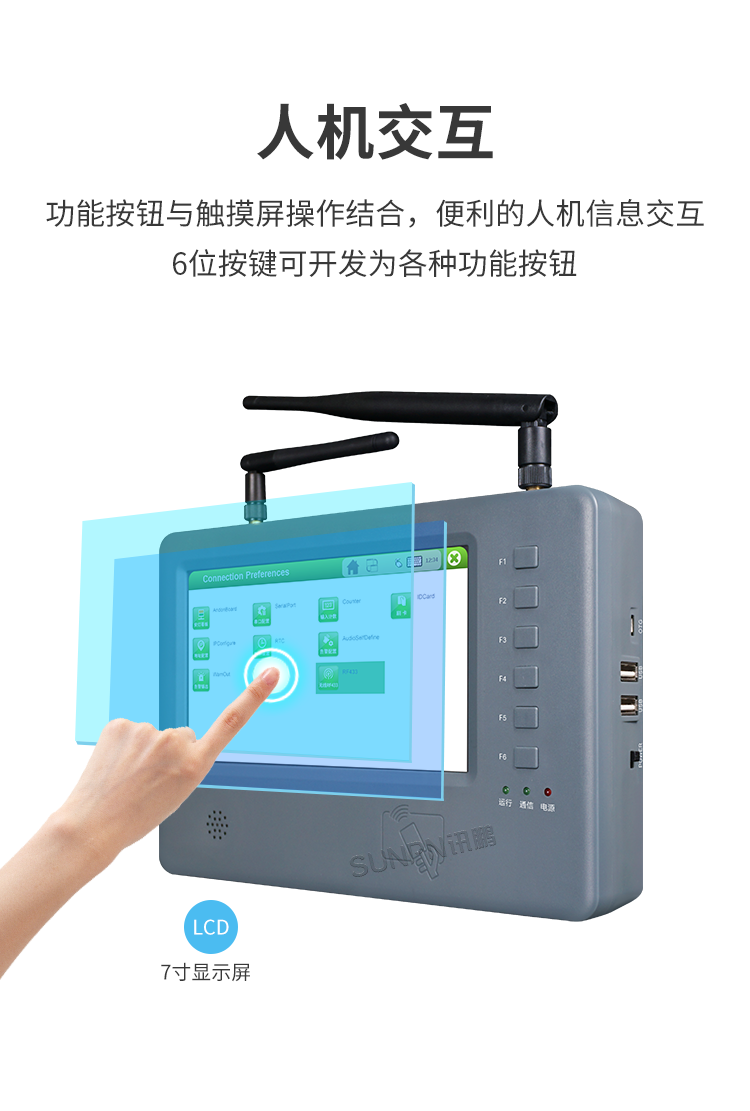

工位智能終端-人機交互

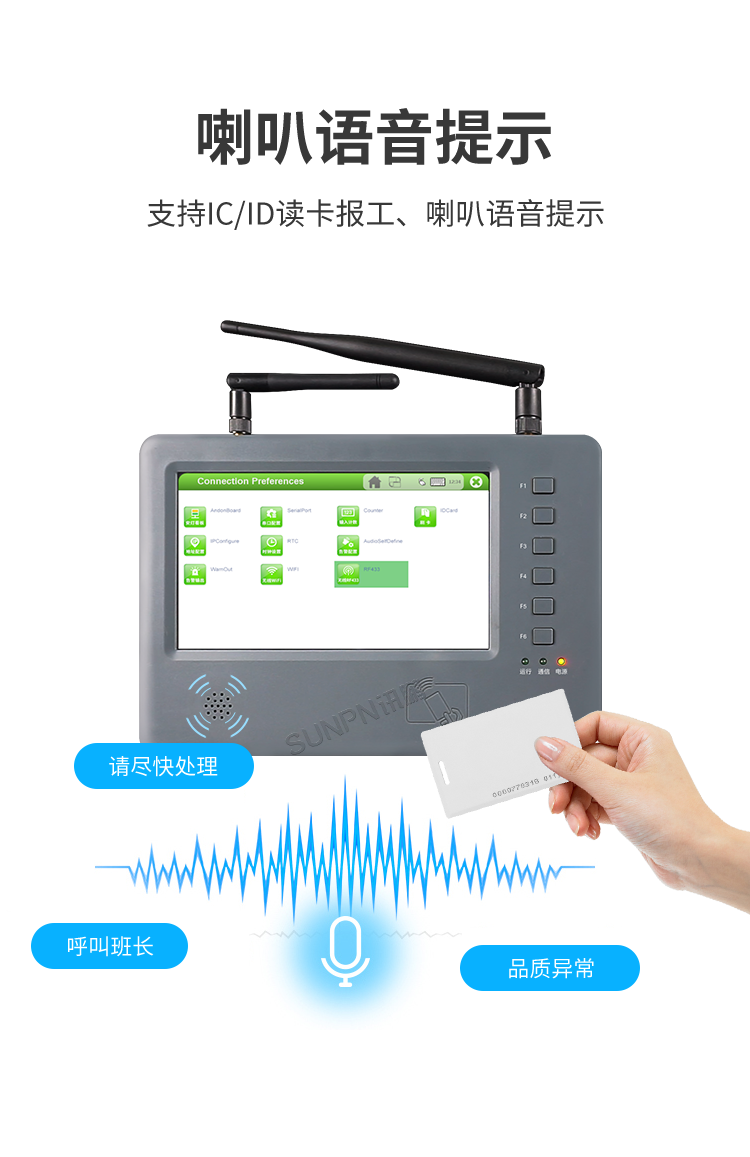

工位智能終端-喇叭語音提示

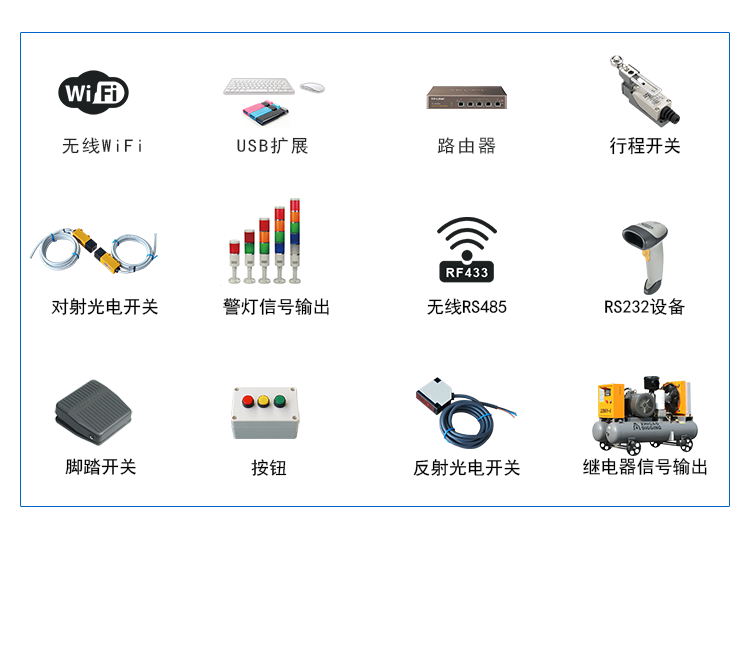

工位智能終端-豐富的輸入輸出端口

        MES系統工位機的工作體現了工廠生產的組織管理模式和效率、質量、成本、規范化、標準化等管理理念，是生產活動的基礎。這不僅僅是提升了生產的的信息采集效率，還可以將生產工位、檢驗、原材料采購以及工位產量有效地連接起來。實現信息的無縫流動,實現現場管理的高效、智能、信息共享和可追溯！

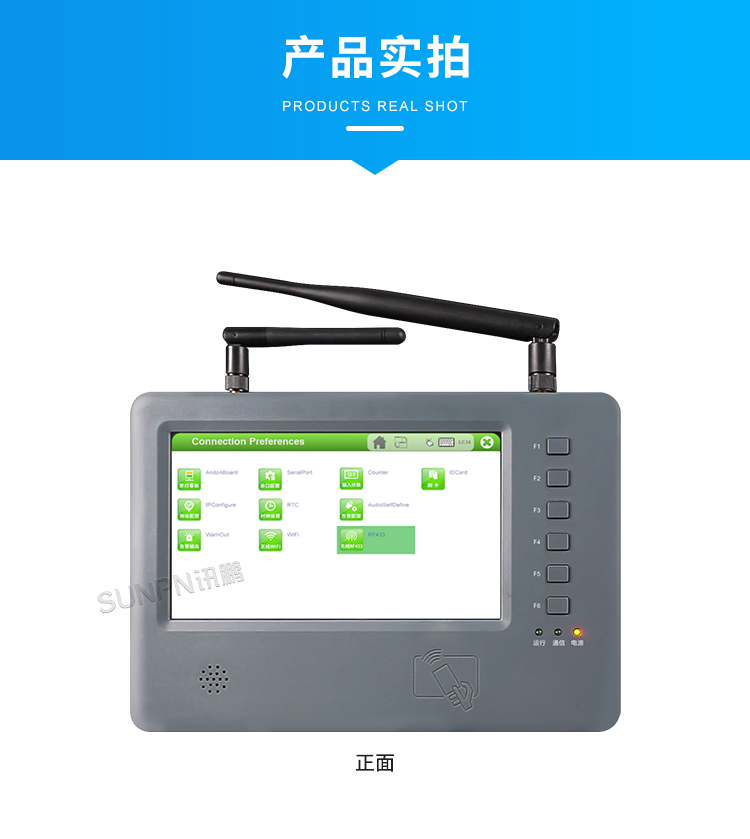

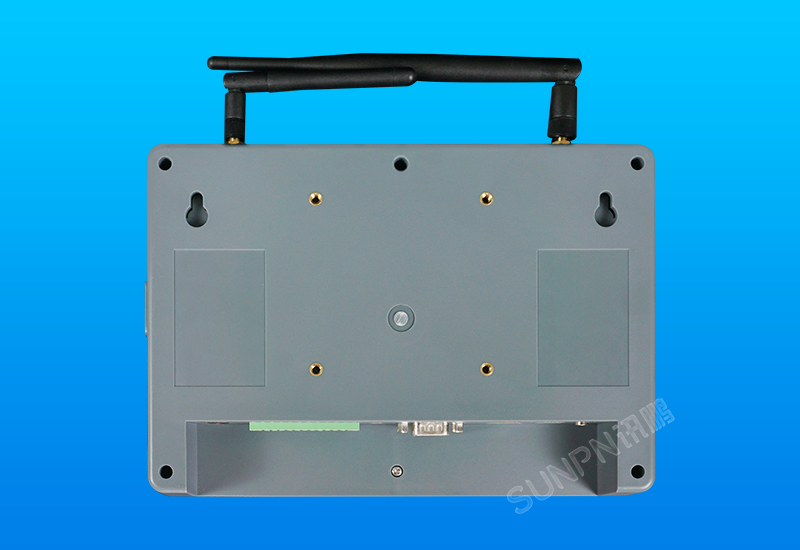

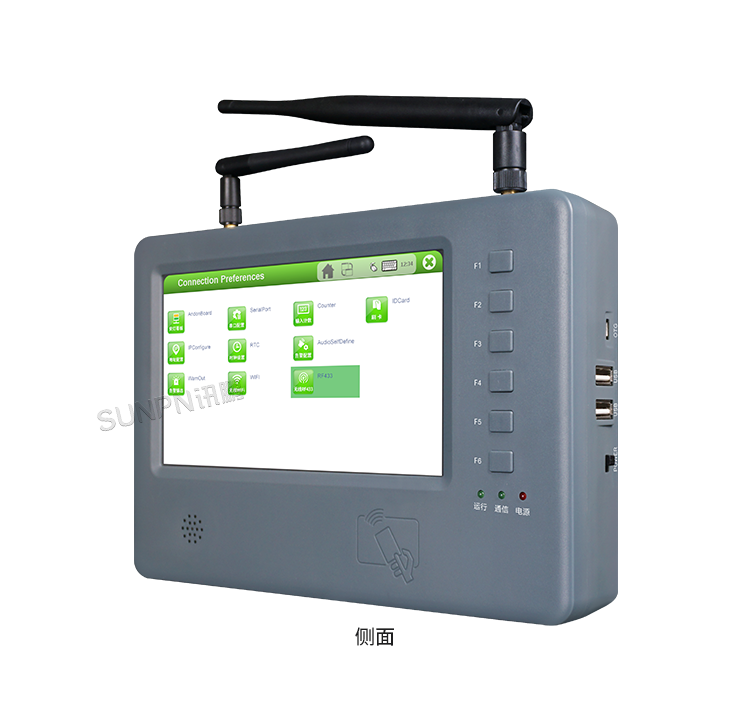

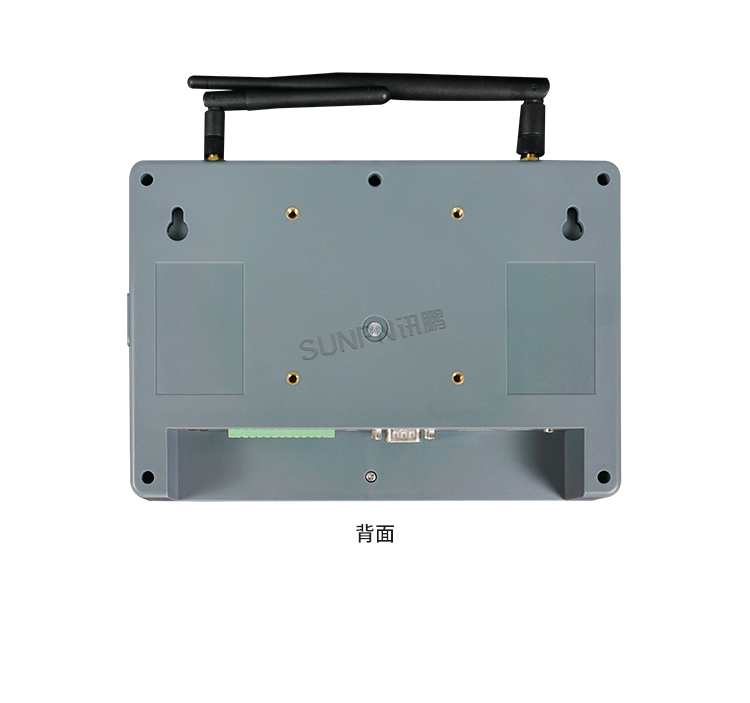

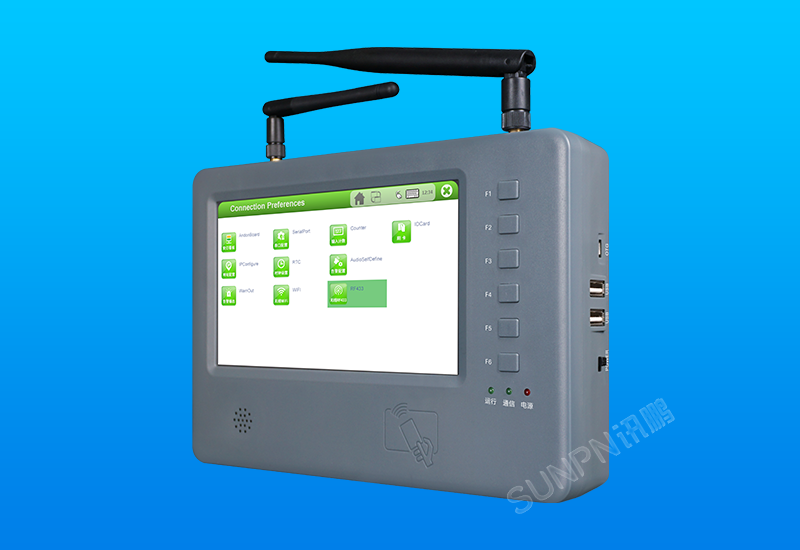

工位智能終端-產品實拍

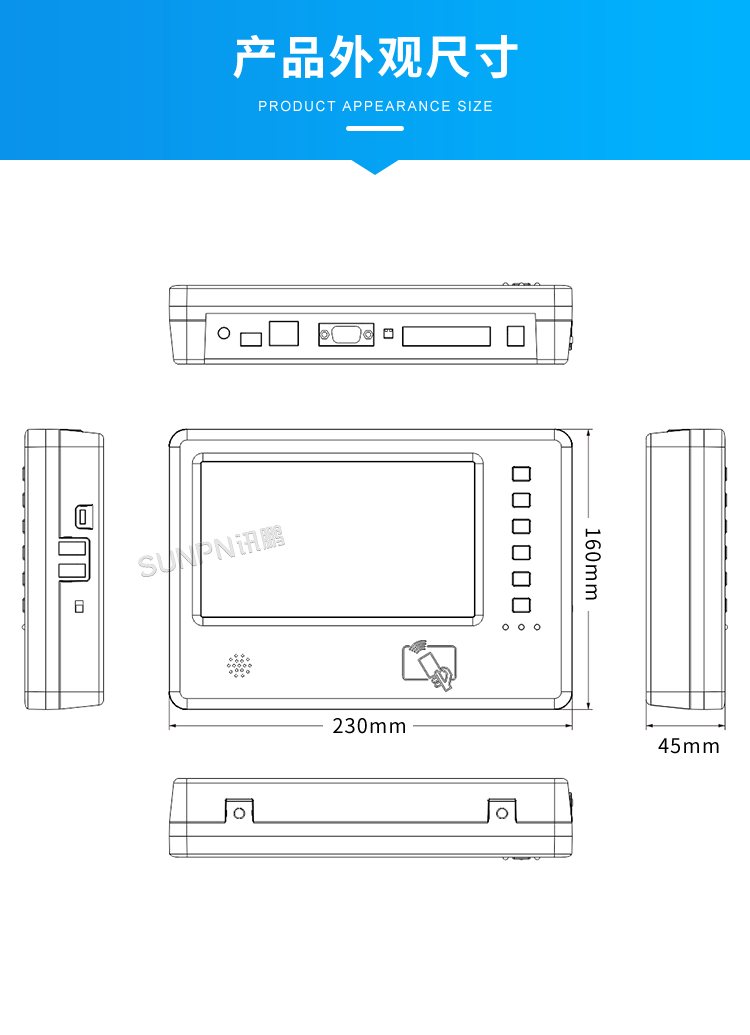

工位智能終端-產品外觀尺寸

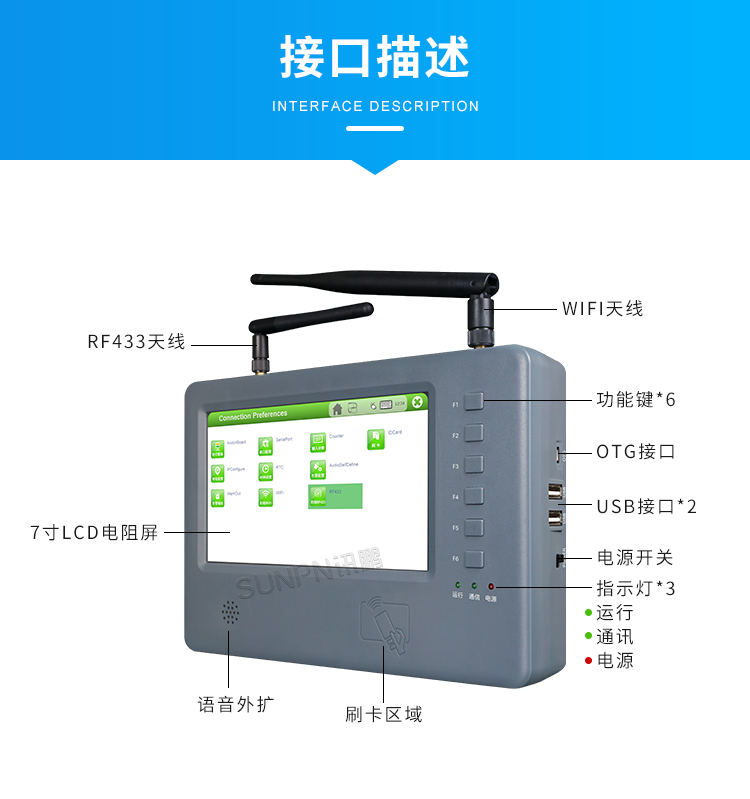

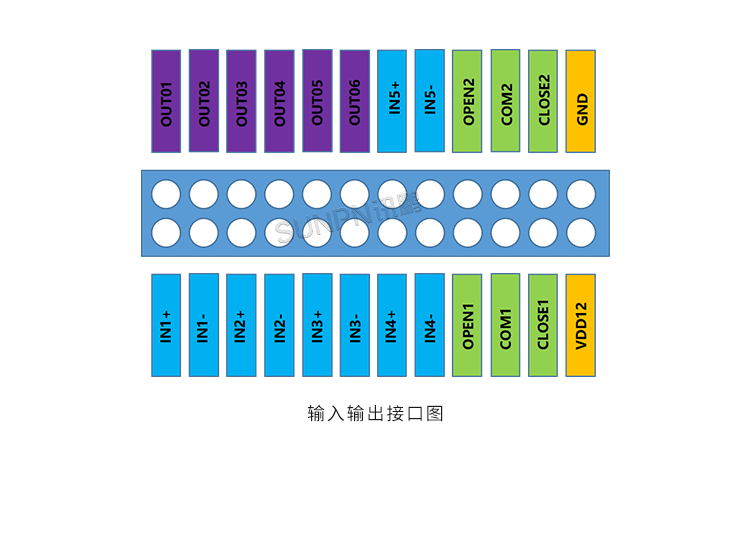

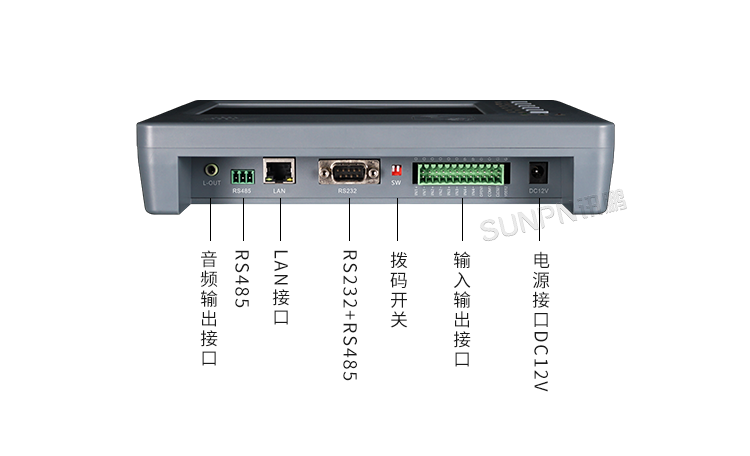

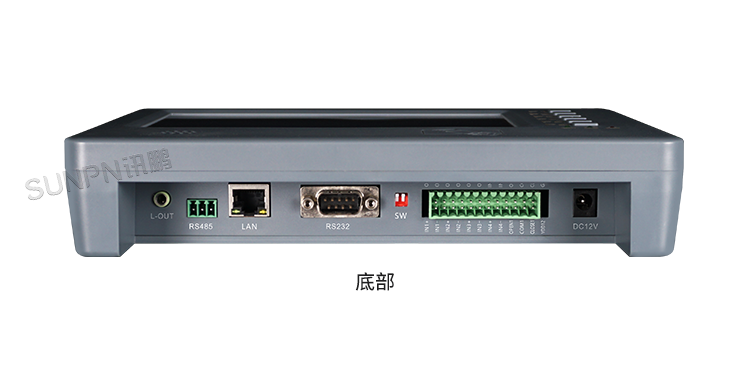

工位智能終端-接口描述

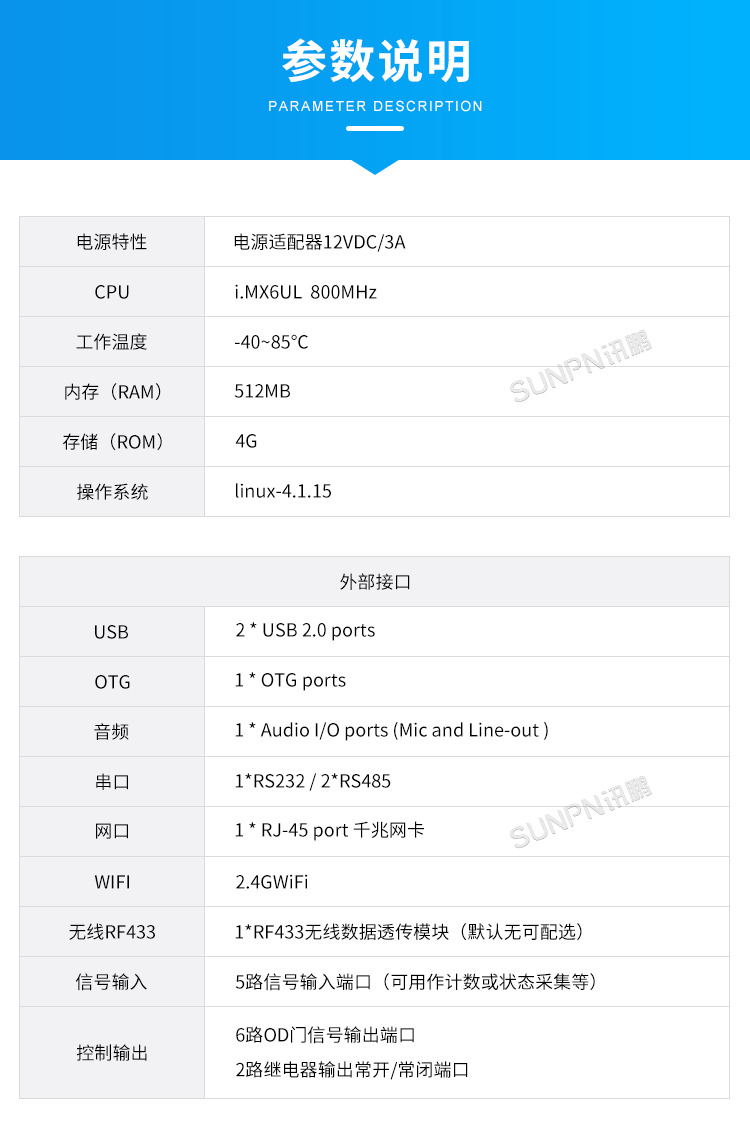

工位智能終端-參數說明

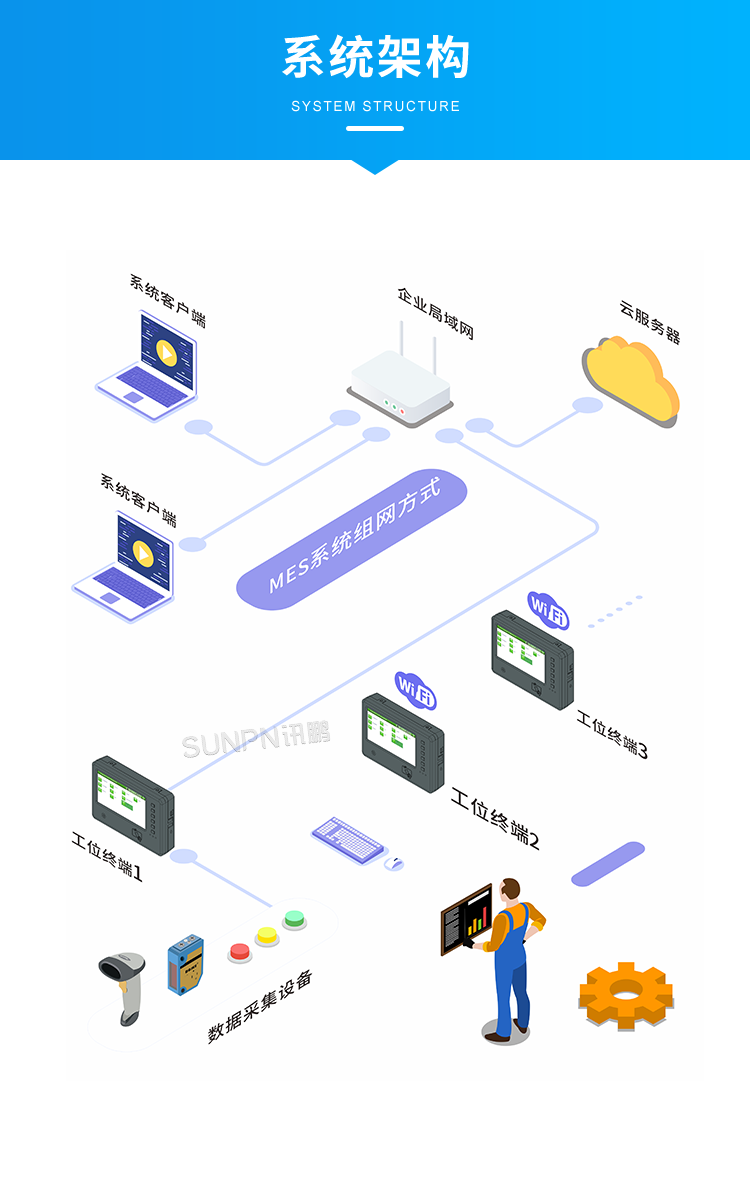

工位智能終端-系統架構

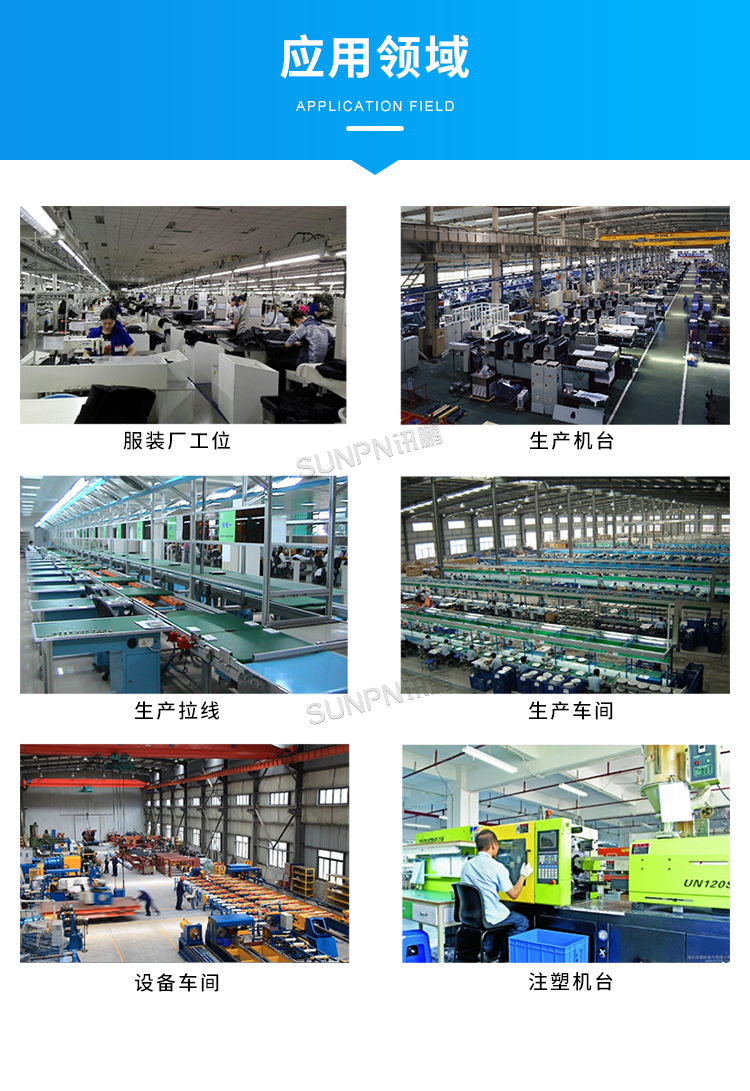

工位智能終端-應用場景

       智能MES系統工位機應用范圍非常廣泛，在電器行業、服裝行業、五金行業、汽車配件、電子行業、貼片加工、食品稱重的工位上都有很好的效果。通過對工藝工序、工序物料、產量等信息的實時采集，與上位機服務器數據交互，實現對生產過程各道工序的工作量、物料領用、物料消耗、生產量等信息的實時掌控，可實時了解生產進度和產品交期。
