       在我們日常生活中，經常也會遇到因天氣干燥而產生靜電，時常被電到的經歷。不僅僅是我們生活能感受到，各行各業的工作作業上也受到了很大的影響。在工業生產中有些產品的生產環境對靜電要求是非常高的，因此消除靜電是有必要的一件事，用ESD防靜電監控儀有利于車間間減少靜電危害和生產的損失。

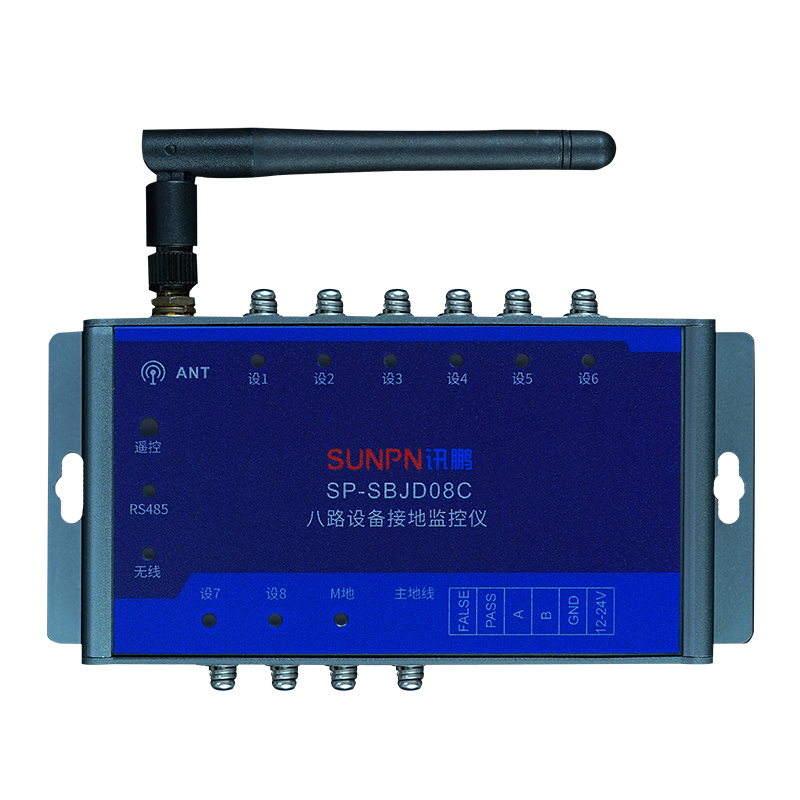

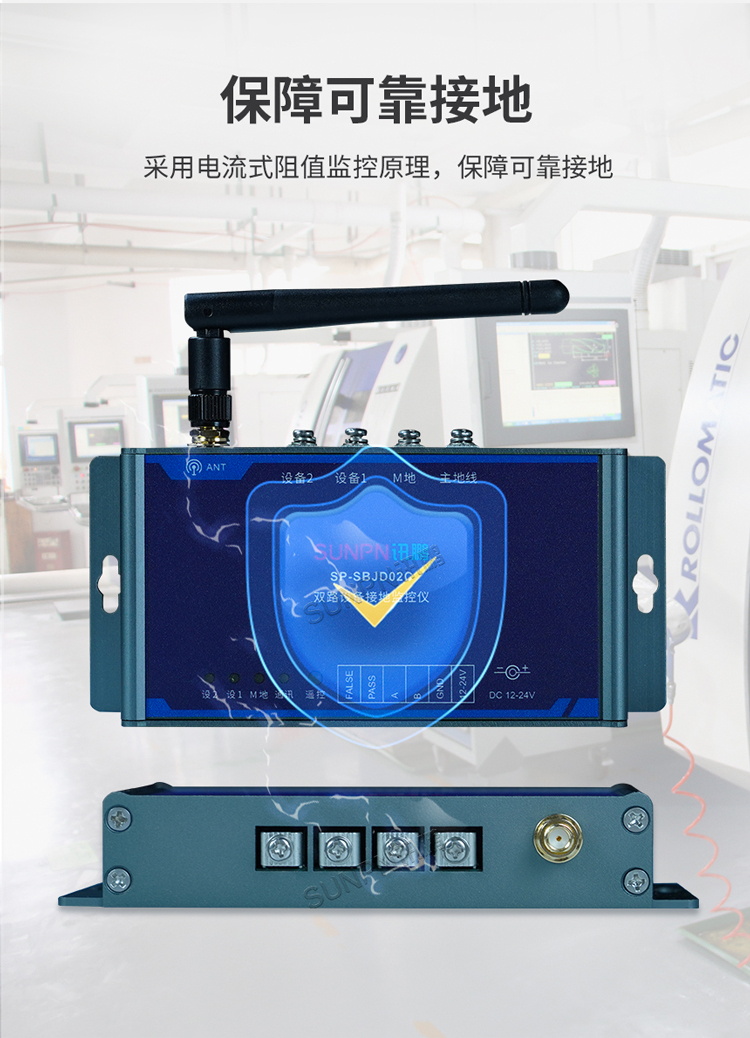

       ESD防靜電監控儀是對防靜電手腕帶或設備接地狀態進行實時監控，并通過有線或無線通訊發送至防靜電監控看板同步顯示的設備。訊鵬防靜電監控儀有多種款式選擇，有一路防靜電手腕帶監控產品，支持單回路防靜電手腕帶；有兩路防靜電手腕帶監控產品，支持雙回路防靜電手腕帶和無線通訊，并實時監測人體對地回路電阻；有設備防靜電監控產品，檢測設備是否和實際大地接觸良好，并實時檢測接地回路的電阻值。監控儀均內置蜂鳴器，當手腕帶或設備接地不良時，監測儀會發出聲光報警或通過預留接口外接警示燈提示。有效控制企業因防靜電設備失效而造成的品質問題、經濟損失和人身安全。

視頻右下方窗口，支持全屏播放

一、ESD防靜電監控儀的特點

1、精度、反應速度快、抗干擾能力強、體積小、重量輕、不占空間、方便攜帶、使用簡單，這對于大多數人或車間來說是一個很大的優勢。

2、對于人體手腕帶接地系統有自動報警功能，可隨時監視防靜電手腕帶的工作狀況

3、運行無噪音，能為防靜電(個人)工作區域的ESD防靜電監控儀提供可靠的保障，確保作業人員的ESD狀況獲得監測。

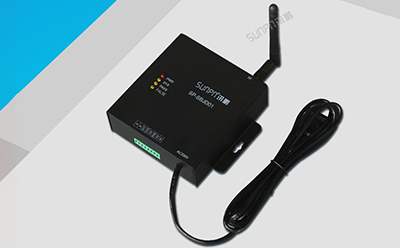

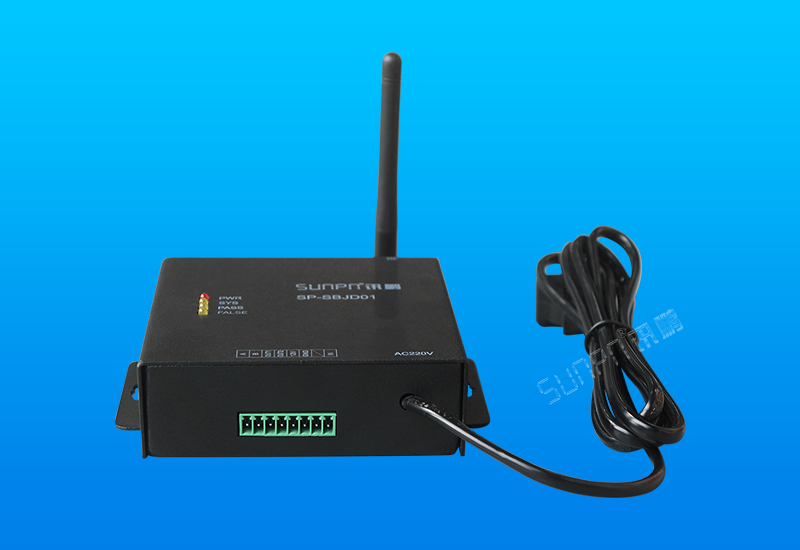

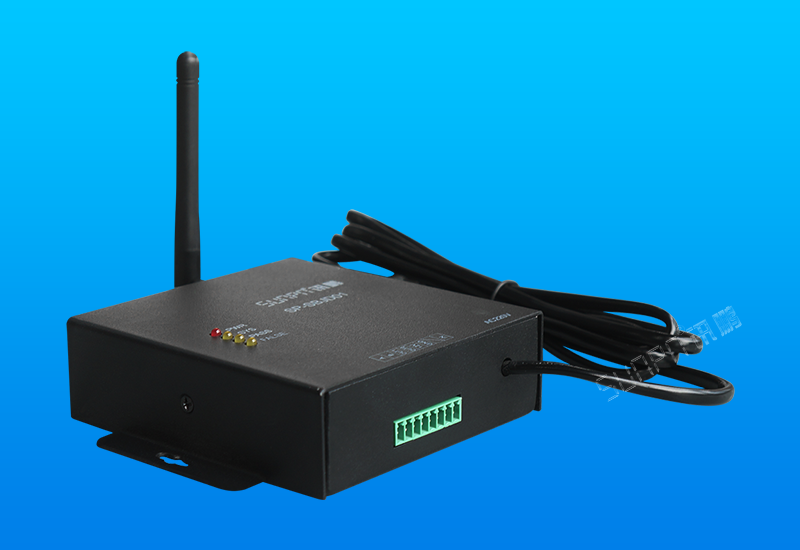

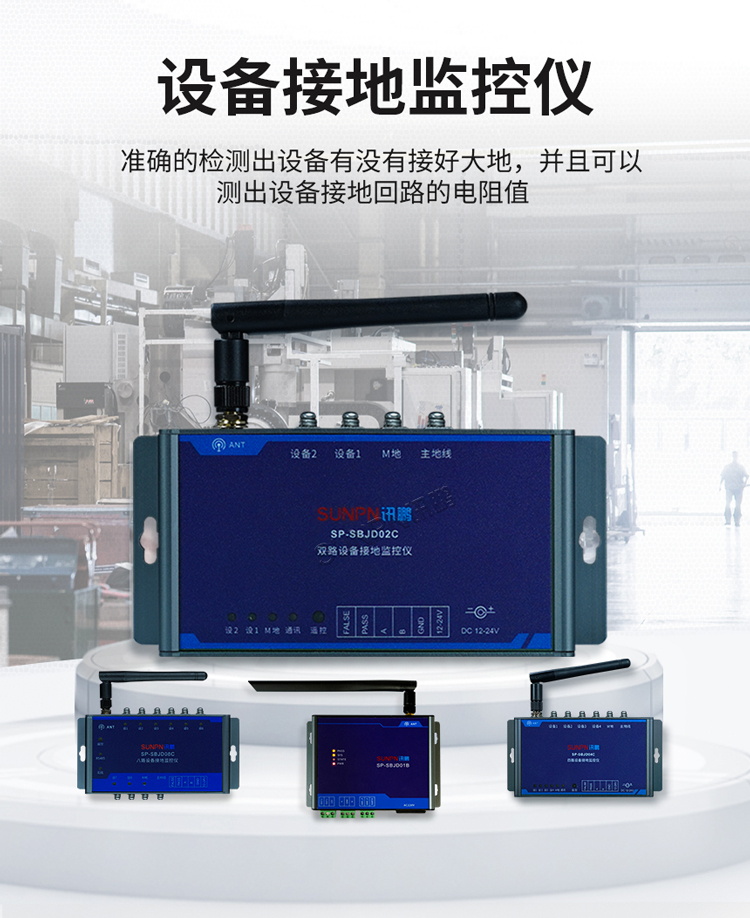

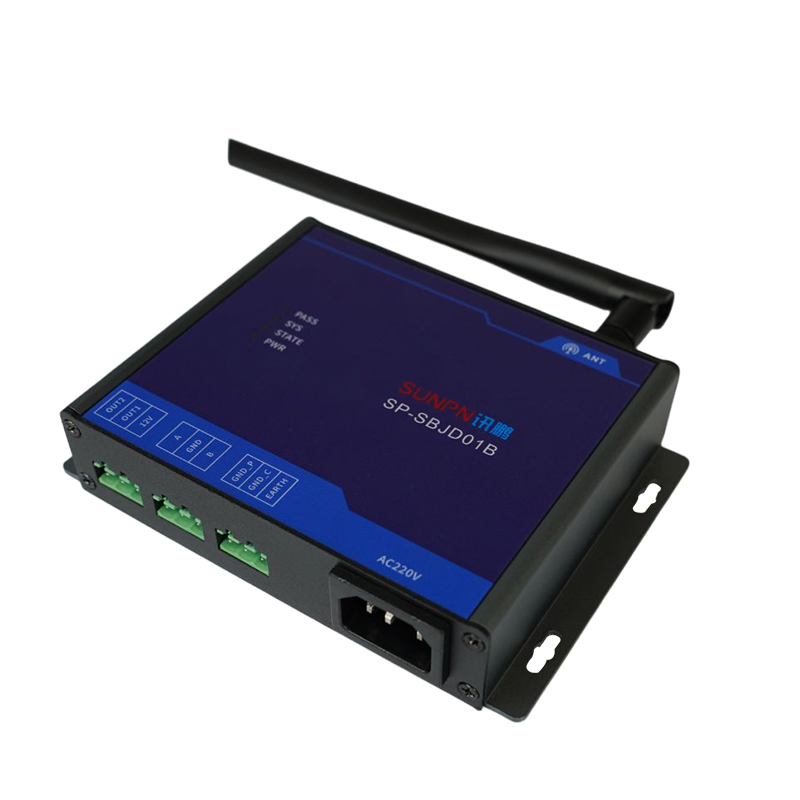

ESD防靜電監控儀-產品介紹

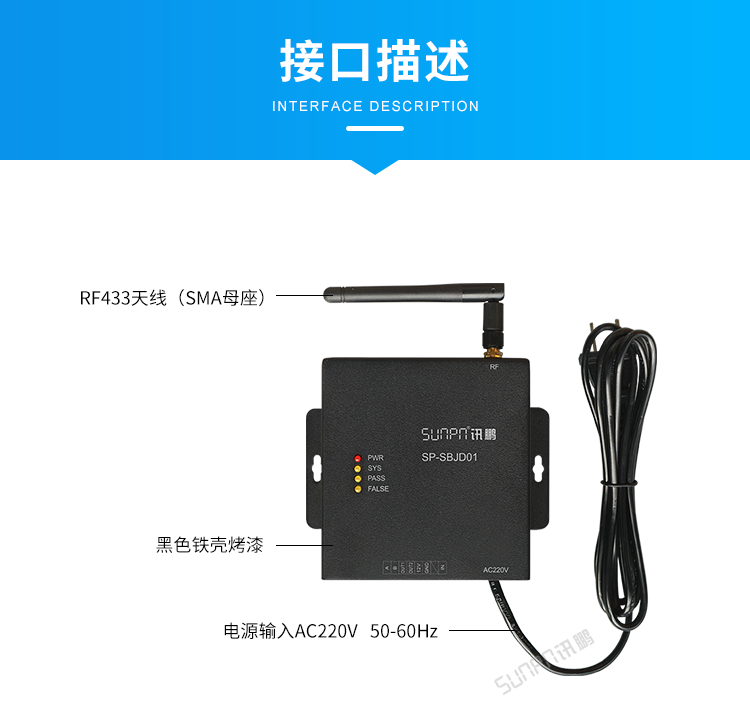

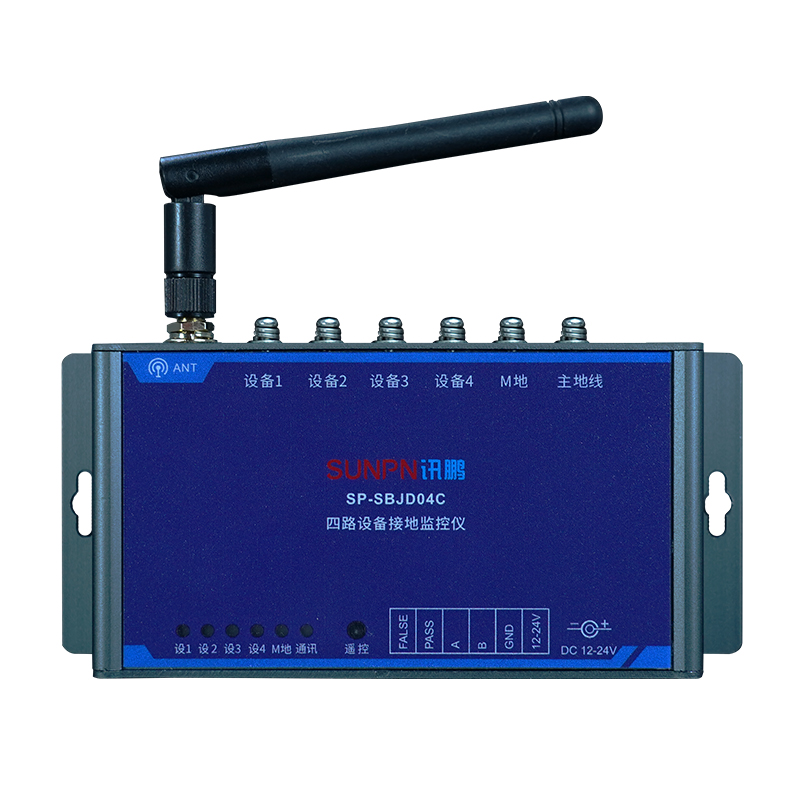

ESD防靜電監控儀-接口描述

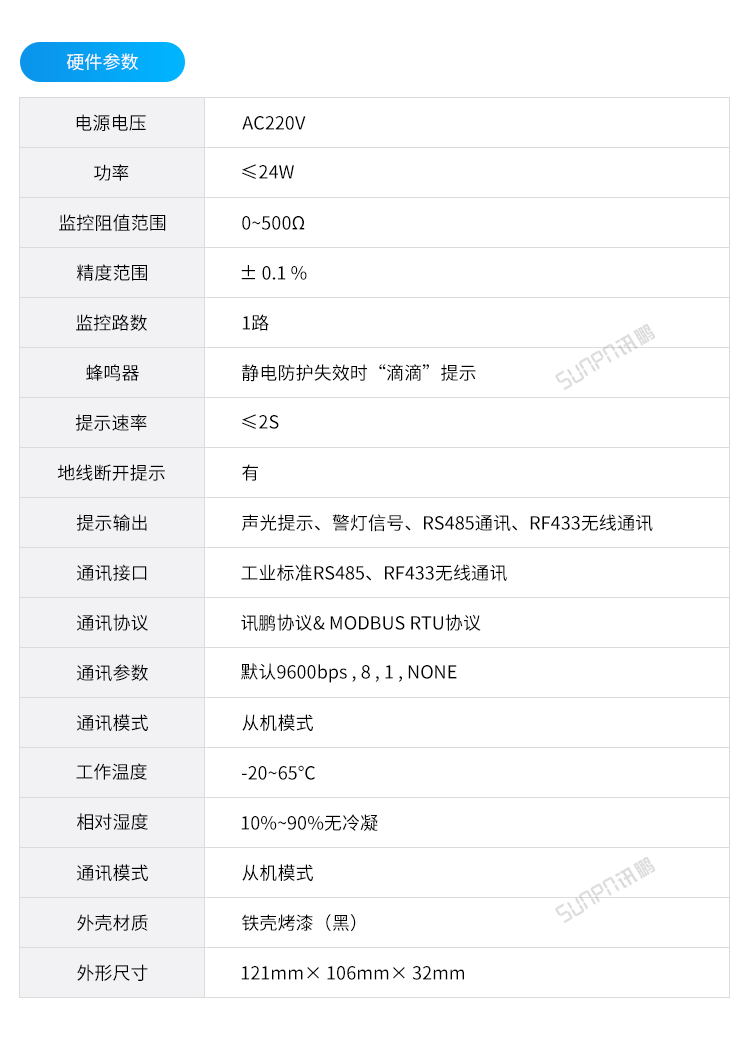

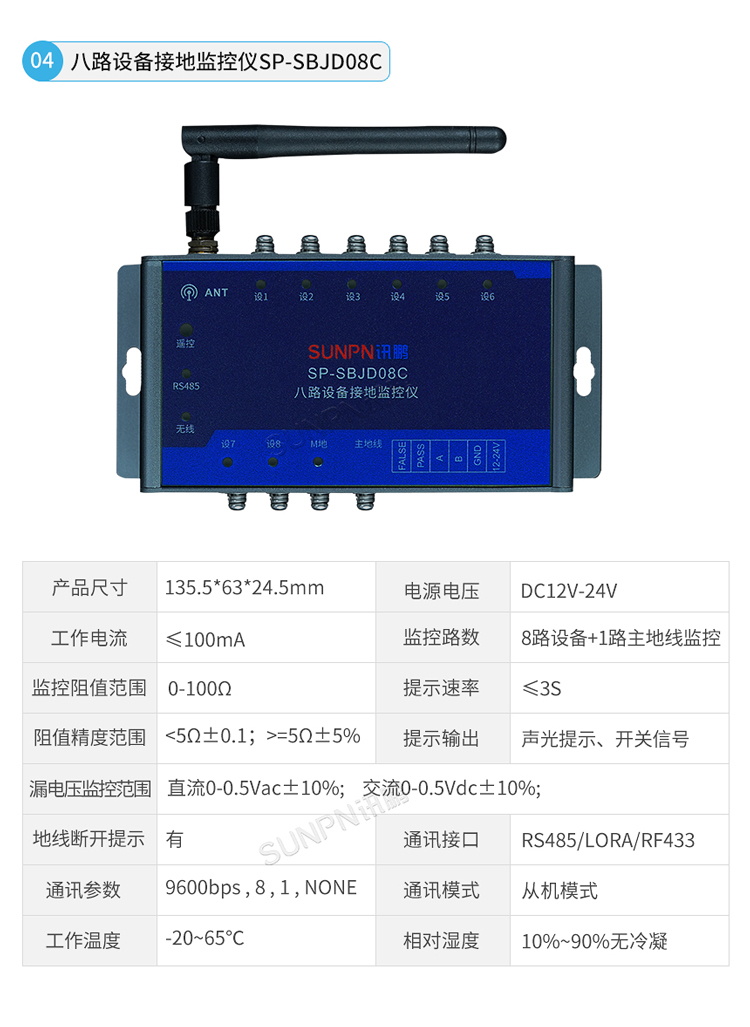

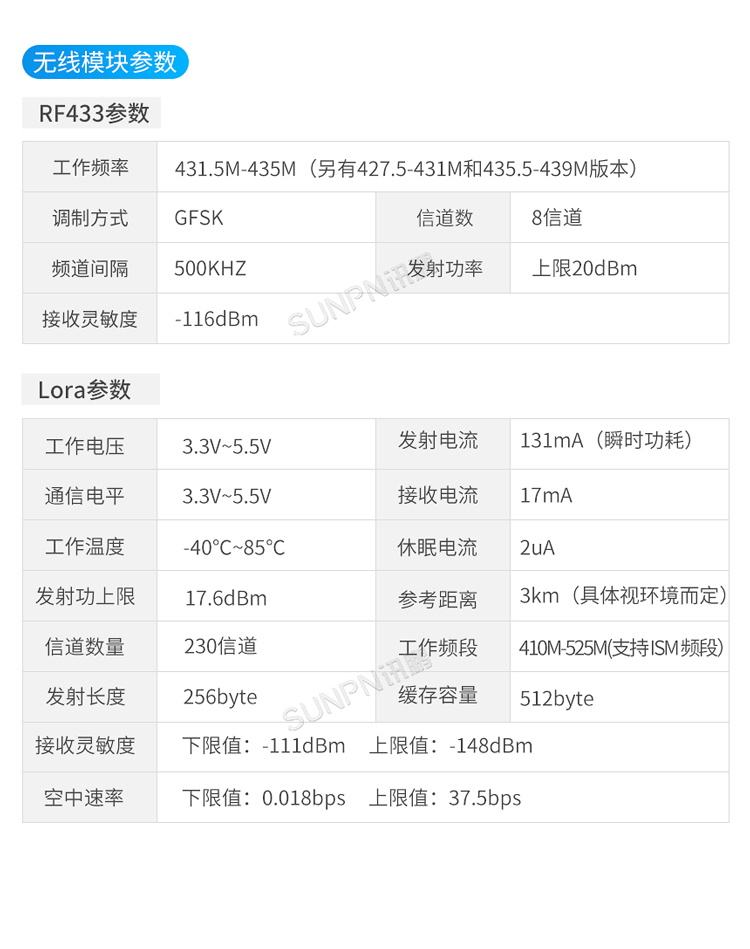

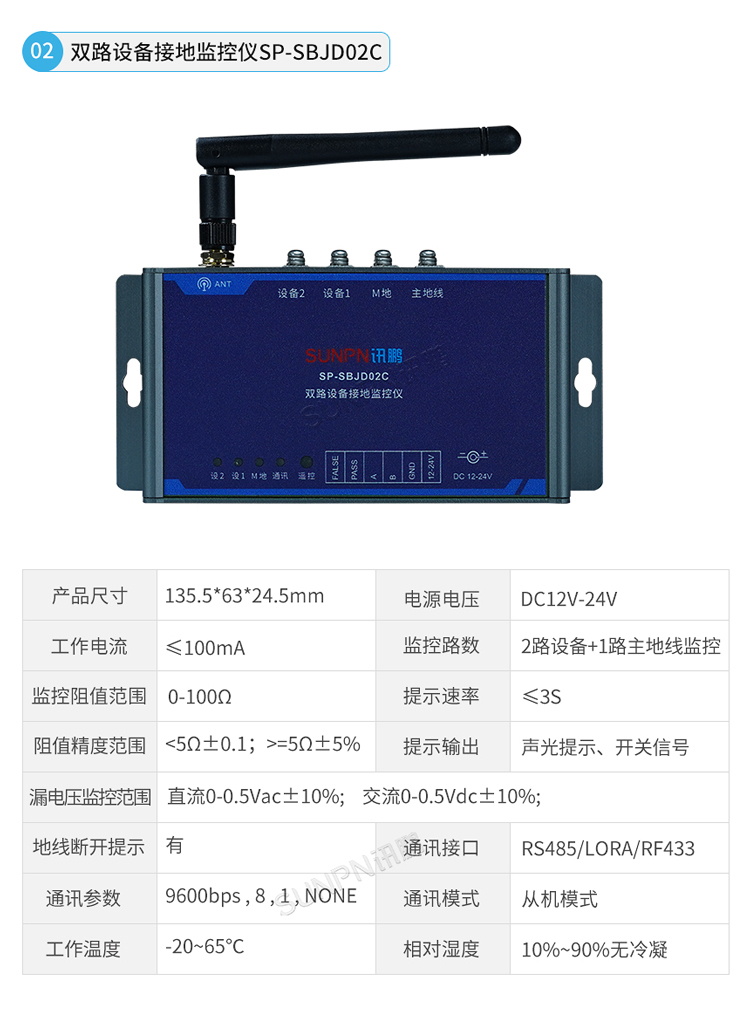

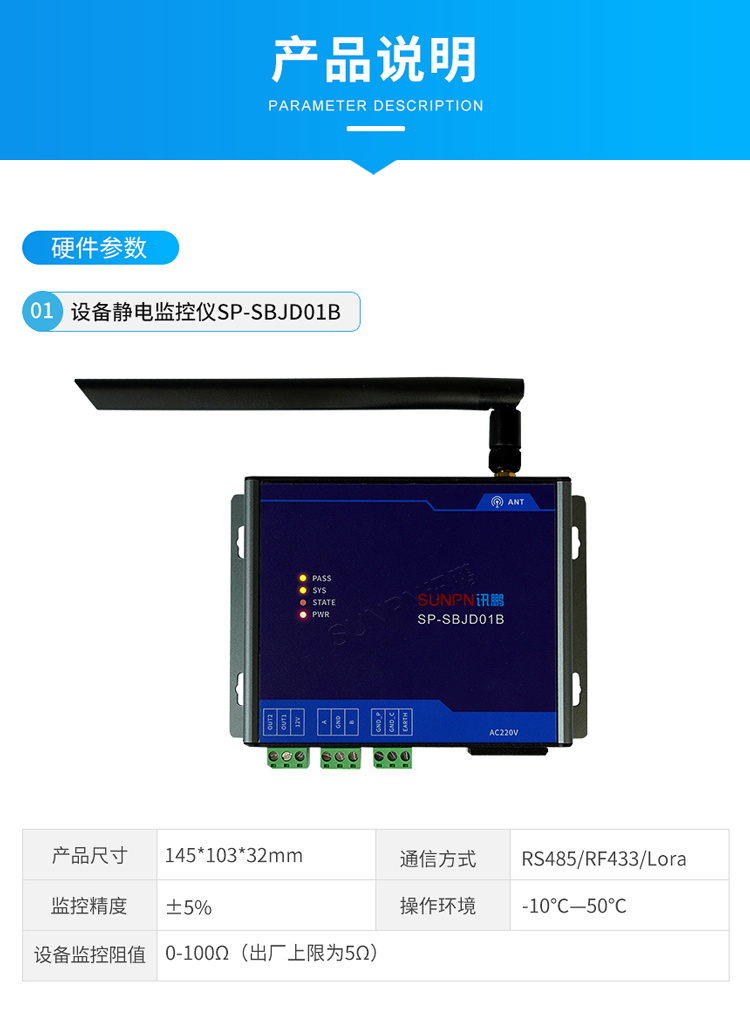

ESD防靜電監控儀-硬件參數

二、ESD防靜電監控儀的使用方法

1、INx接到檢測設備上;

2、GND接到大地上;

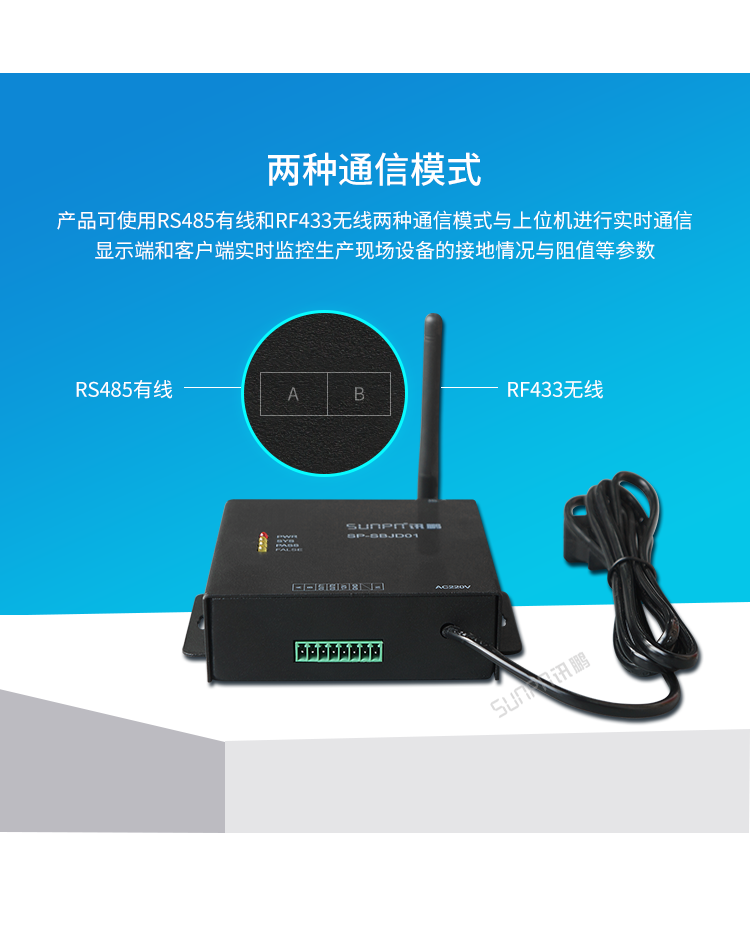

3、RS485接口AB線接到上位機;

4 、12V以及0UT1/OUT2選擇接到外部提示裝置;

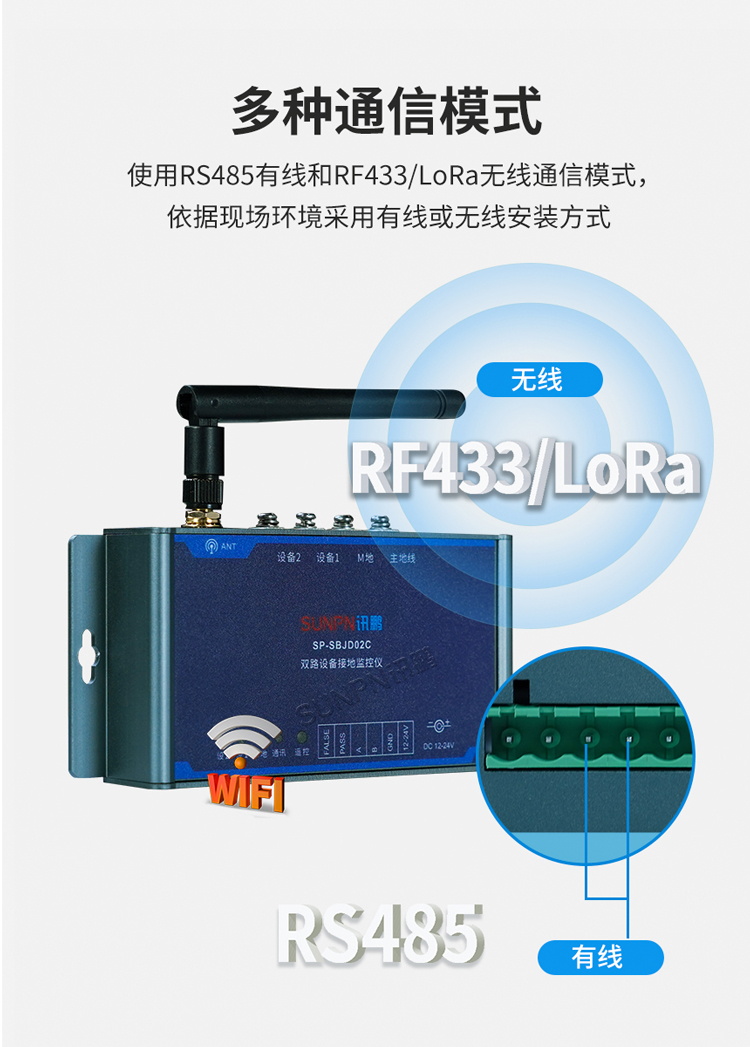

5、使用無線通信時， 插上外部RF433天線，并且設置相應信道參數。

三、ESD防靜電監控儀的狀態說明

1、設備檢測接大地正常時，蜂鳴器不提示，PASS指示燈亮，485讀取檢測狀態為0x00(正常狀態)，且有電阻值。

2、當設備接地(GND)斷開時，蜂鳴器持續提示(地線斷開提示)，FALSE異常指示燈亮RS485讀取狀態為0x02 (地線斷開狀態)。

3、當設備接線(INx)斷開時，蜂鳴器間歇提示(設備斷開提示)，FALSE異常指示燈亮RS485讀取狀態為0x01 (設備斷開狀態)。

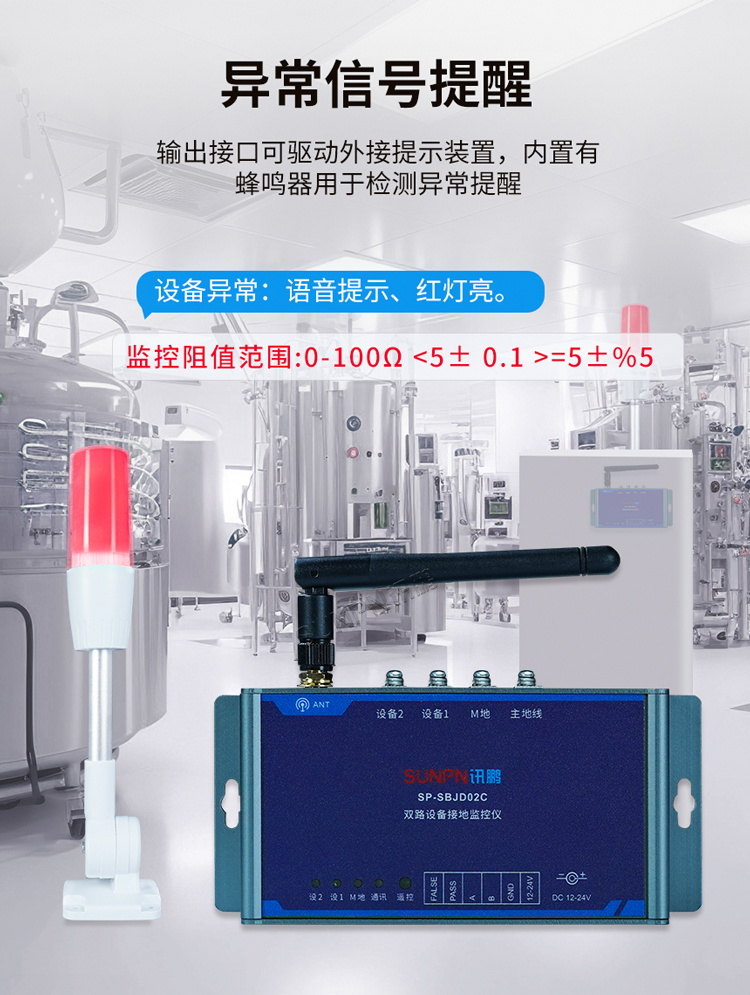

4、外部輸出接口 (OUT1/OUT2) ，可根據需要是否外接。

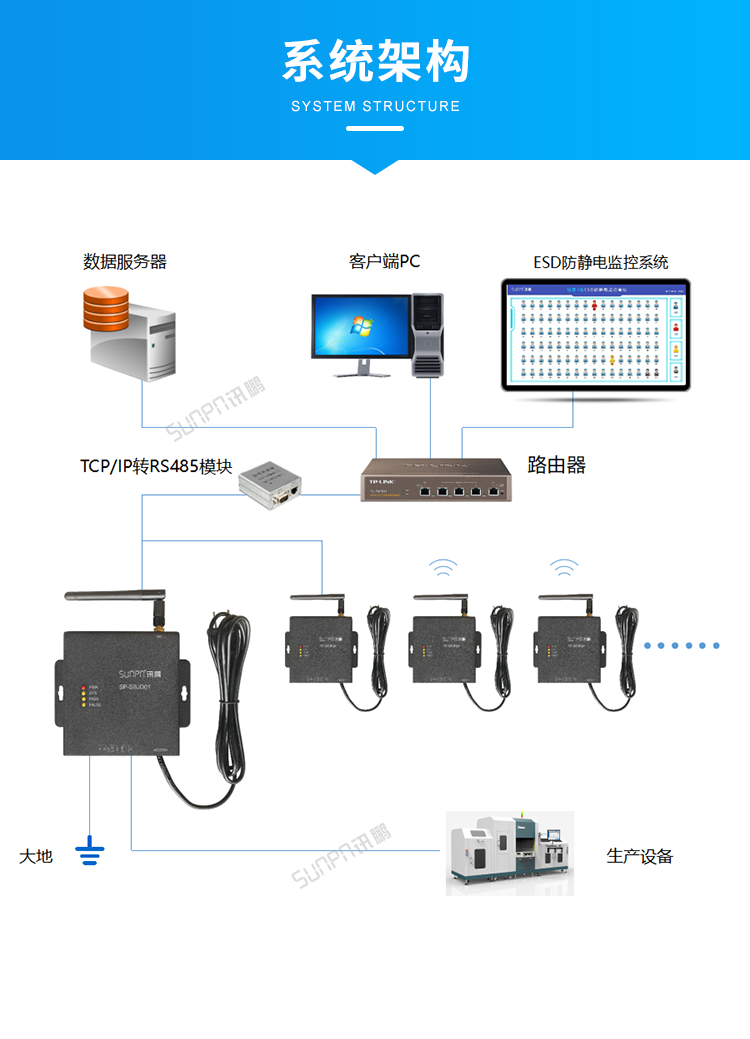

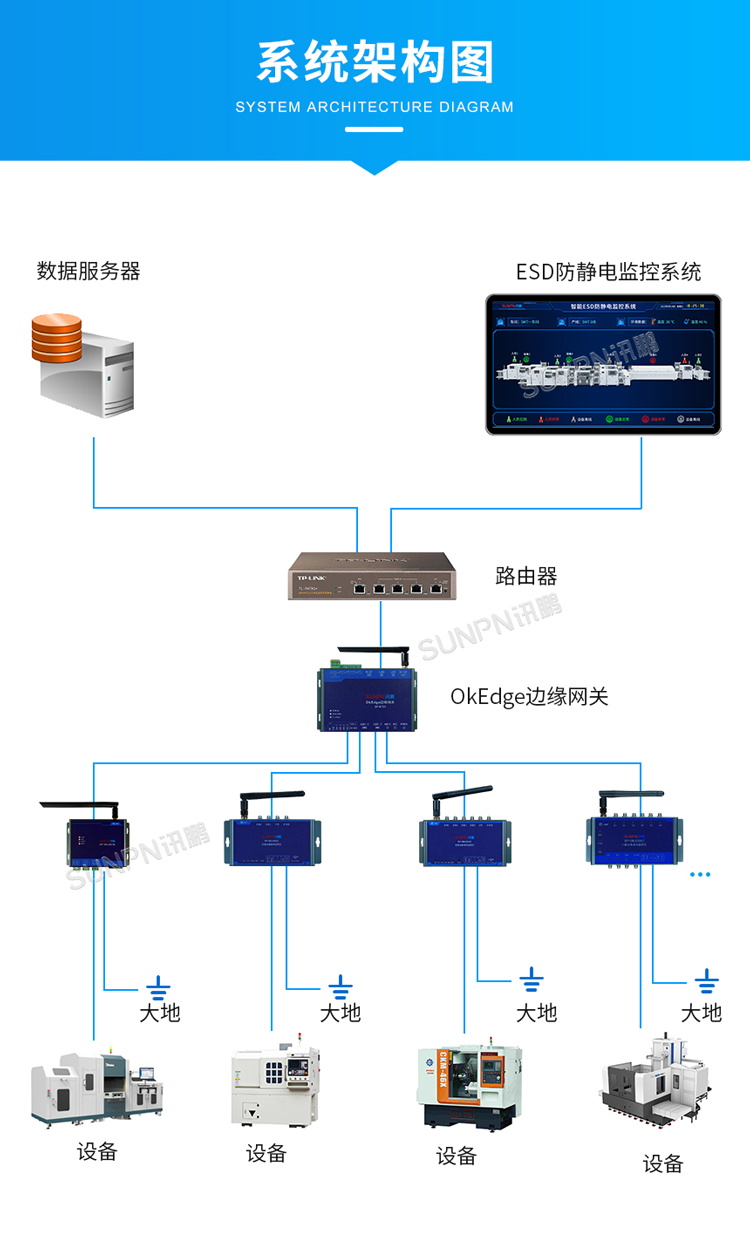

ESD防靜電監控儀-系統架構

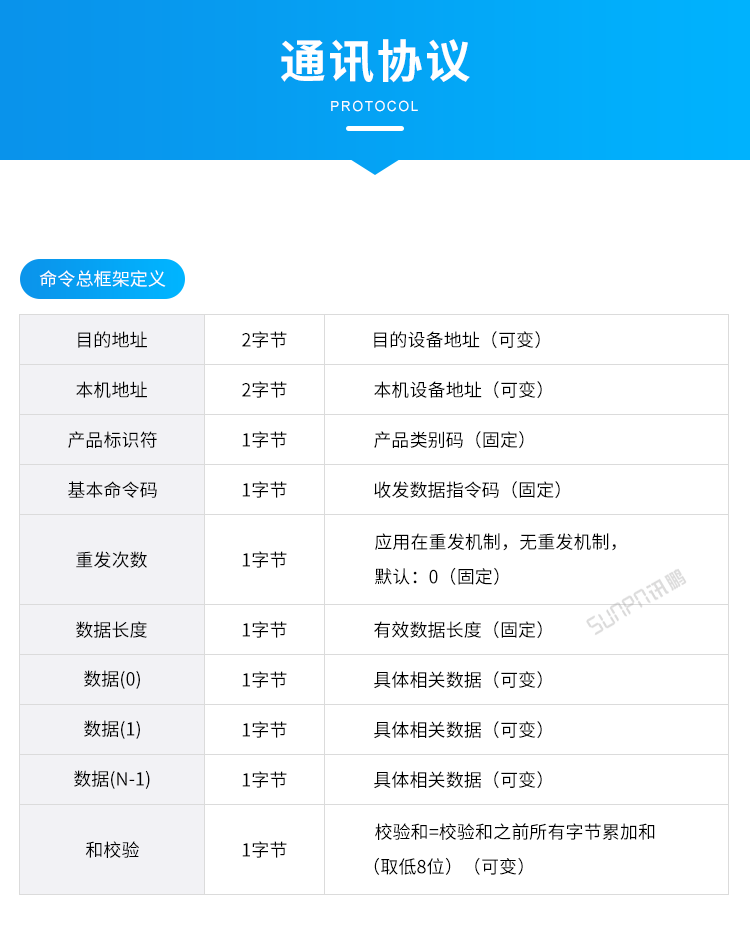

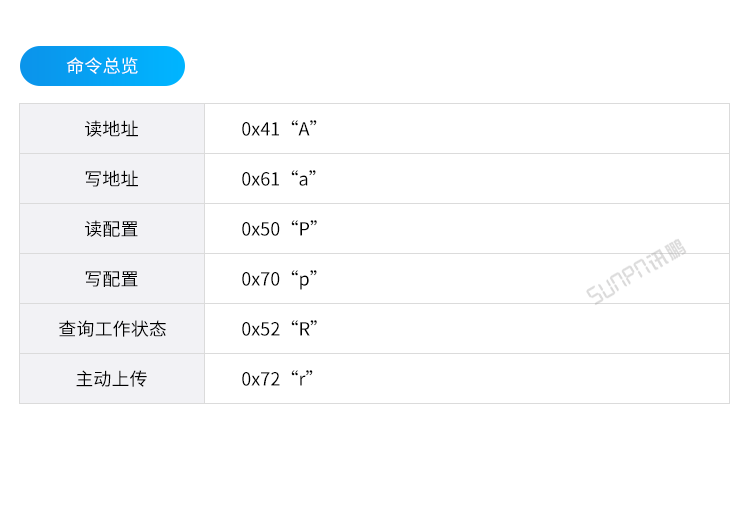

ESD防靜電監控儀-通訊協議

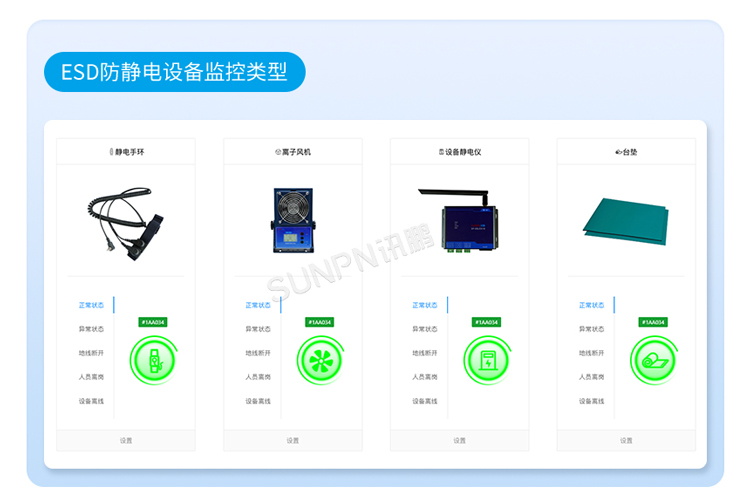

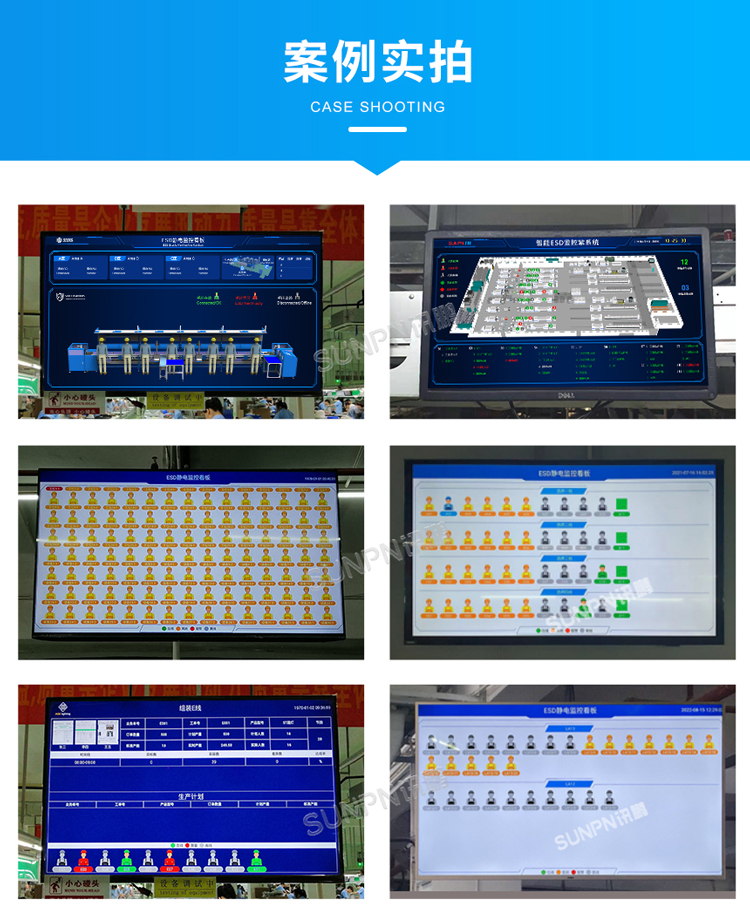

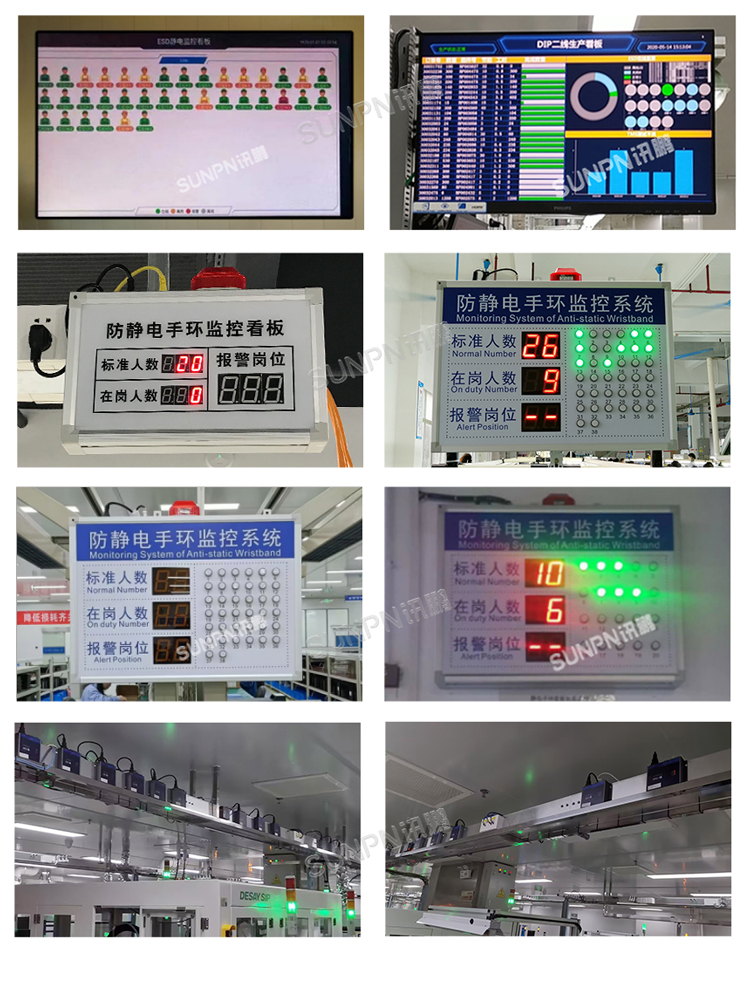

ESD防靜電監控儀-應用場景

【2021.8.26-SBJD01】
