       近年來，在霧霾的籠罩之下，空氣質量?jī)?yōu)劣再次成為人們關注的焦點。其實在很久以前，在我們關注職業病的時候，對工作環境的空氣質量就有了一定的認識，并且在社會與科技的不斷發展中變得越來越完善。

       首先，我們來看一組數據：一個成年人每分鐘平均呼吸10-15次，每次需要0.5升的空氣量，按照人們的壽命80歲來算，一個人一生要呼吸差不多30萬立方米的空氣，而空氣進入人體后會進入表面積在70平方米的肺泡里，然后經過人體循環和物理擴散進入身體的各個地方。而現代人的大部分時間都是在室內度過的，上班大部分是在室內，很多體育運動也是在室內進行，回家睡覺休息更是在室內，可以說80%的時間都是在各種各樣的室內空間進行，可以想象在如此長的暴露時間，如此大的接觸面積下，室內空氣品質狀況對人們身體健康的影響是何等重要。　

       在現代人都開始追求一種品質生活的時代，生產車間的空氣質量不僅有來自對工作人員身體健康的要求，還有來自對產品高安全、高質量、高精度的要求。

       對身體健康的要求主要來自于生產中有害物質的排放和揮發，比如VOCs，VOCs是許多種揮發性有機物質組成的復雜混合物，主要包括非甲烷總經（烷經、烯輕、炔烴、芳香烴）、含氧有機化合物（醛、酮、醇、醚等）、鹵代烴、含氮化合物、含硫化合物等，是PM2.5及臭氧等二次污染物形成的重要前體物。揮發性有機物（VOCs）是導致城市灰霾和光化學煙霧的重要前體物，主要來源于化工生產、燃料涂料制造、溶劑涂料使用等過程，部分VOCs具有致癌、致突變、致畸作用，可直接對人體健康造成危害。覆蓋汽車、家具、印刷、表面涂裝、有機化工等行業。而在航天航空、生物工程、食品類生產領域、醫院的手術室、實驗行業中，對空氣質量的要求則是因?yàn)閷?duì)產品安全性和科學研究的嚴謹。

       訊鵬科技研發生產的室內空氣品質監測看板，將先進的氣體檢測技術、LED看板顯示及485通信技術相結合，實現車間環境氣體的自動實時監測和發布。該系統可自動實時檢測空氣中的一氧化碳、二氧化碳、硫化氫、氧氣、二氧化氮、二氧化硫、可吸入顆粒物Pm2.5等污染物，以及紫外線強度、負（氧）離子濃度、噪聲等，并隨時通過LED電子看板進行實時顯示。實現測量數據實時LED看板發布的關鍵技術是，儀表主板和LED看板的通信，也可以通過聯接傳感器的4－20mA信號轉換為實際數值顯示。

室內空氣品質監測看板可檢測的參數：

各種氣體，如一氧化碳、二氧化碳、硫化氫、氧氣、二氧化氮、二氧化硫等；

顆粒物：pm2.5,pm10等；

其它，紫外線強度、負氧離子濃度、噪聲等。

室內空氣品質監測看板方案

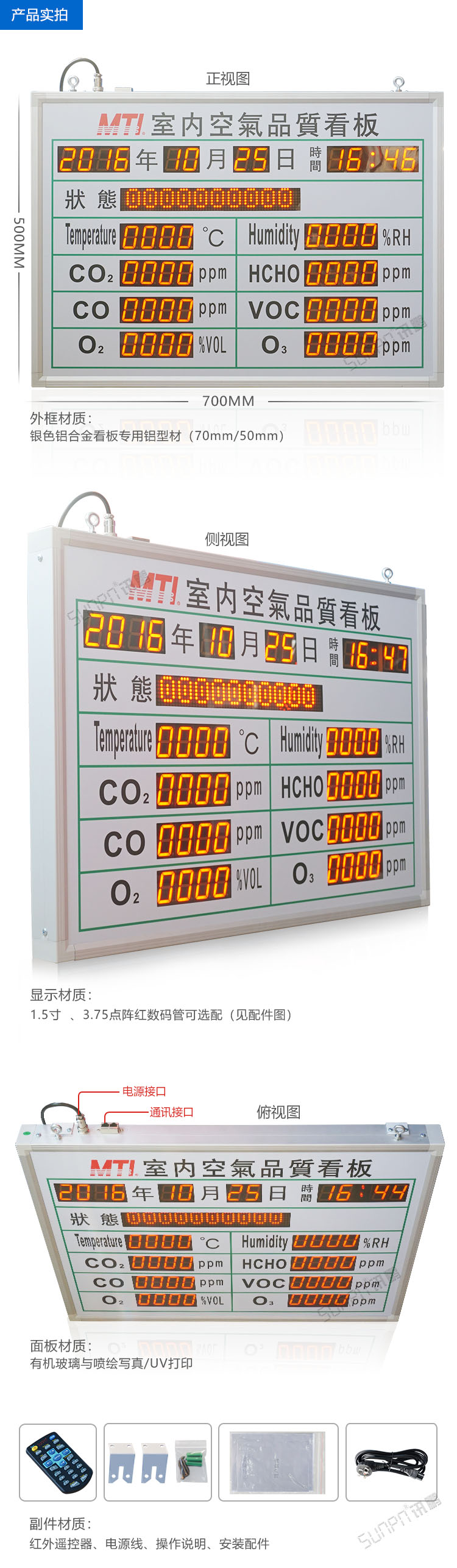

一、室內空氣品質監測看板產品實拍

二、室內空氣品質監測看板材質簡述：

  1、外框材質：鋁合金看板專用鋁型材（70mm）

  2、面板材質：有機玻璃與噴繪寫真。

  3、顯示材質：1.5寸共陽數碼管  3.75單紅點陣。

  4、副件材質：紅外遙控器，RS485通訊。

三、室內空氣品質監測看板產品參數：

  1、電源供電：AC220V/50Hz

  2、工作環境：溫度 -10℃～40℃  相對濕度＜85%

  3、產品功耗：整屏＜50W

  4、產品壽命：平均使用壽命≥10W小時，MTBF≥20000小時

  5、遙控距離：紅外遙控≤10M

  6、數據保存：斷電數據保存長達7天

  7、外框尺寸：700mm(寬)*500mm(高)*50mm(厚)單面顯示

（尺寸可按照要求定制）

  8、安裝方式：采用吊頂方式安裝（客戶可吊裝/掛墻/臺面方式安裝）

  9、出線方式：出線方式在屏體左上角，電源插頭為三角國標。

四、室內空氣品質監測看板功能說明：

1.日期和時間為當前日期、時間,自動運行,可遙控編輯校正

2.狀態顯示部分通過通訊下發數字或者字母。

3.其他數據通過通訊下發，可控制小數點的位置。

室內空氣品質監測看板遙控器操作說明

遙控器操作說明

一、編輯數據（Temperature、CO2、CO、O2、Humidity、HCHO、VOC、O3）

1)按【Edit】鍵進入數據編輯狀態，光標在【Temperature】欄閃爍；

2)按【F4】鍵，切換到下一【CO2】欄閃爍，以此類推；

3)按【F1】鍵，切換到上一【Temperature】欄閃爍，以此類推；

4)按【F3】鍵，光標向右移動一位；

5)按【F2】鍵，光標向左移動一位；

6)光標閃爍欄處，按【數字】鍵輸入相應數據；

7)按【.】鍵，給前一位加小數點，再按取消；

8)按【Del】鍵，對其消隱；

9)按【ENTER】鍵，數據保存并退出；

10)按【Esc】鍵，取消本次操作并退出；

二、設置時間

1)按【Time】鍵進入時間設置狀態，光標在【日期】欄閃爍；

2)按【F3】鍵，光標向右移動一位；

3)按【F2】鍵，光標向左移動一位；

4)光標閃爍處，按【數字】鍵輸入相應數據；

5)按【ENTER】鍵，數據保存并退出；

6)按【Esc】鍵，取消本次操作并退出；

注：1.輸入無效時間自動恢復當前有效時間。

三、設置狀能

1)按【Model】鍵進入狀能設置狀態，光標在【狀能】欄閃爍；

2)按【F3】鍵，光標向右移動一位；

3)按【F2】鍵，光標向左移動一位；

4)光標閃爍處，按【數字】復用鍵輸入數字或字母，按【Space】鍵對其消隱；

5)按【ENTER】鍵，數據保存并退出；

6)按【Esc】鍵，取消本次操作并退出；

四、軟關機

1)按【ESC】鍵進入軟關機，屏幕不顯示；

2)再按【ESC】鍵，屏幕恢復正常顯示。

五、設置本機ID

1)按【Esc】鍵進入軟關機，屏幕不顯示；

2)按【.】鍵進入本機ID設置狀態，光標在【Temperature】欄閃爍；

3)光標閃爍欄處，按【數字】鍵輸入相應數據；

4)按【ENTER】鍵，數據保存并退出；

5)按【Esc】鍵，取消本次操作并退出；

注：本機ID設置范圍1—255。

六、復位參數

1)按【Esc】鍵進入軟關機，屏幕不顯示；

2)按【Space】鍵,主機全閃；

3)按【ENTER】鍵，數據復位并退出；

4)按【Esc】鍵，取消本次操作并退出；

注：復位參數是將時間、數據恢復至出廠設置狀態。

室內空氣品質監測看板通信協議

一、命令框架定義

1、通訊界面RS-485

2、通訊參數

a.波特率：9600ps;

b.數據位：8 bit;

c.起始位：1 bit;

d.停止位：1 bit;

e.無奇偶校驗位；

注：

●均是十六進制收發，先將十進制改為十六進制，高字節在前，低字節在后

●校驗碼=起始碼與校驗碼之間所有數據之和（不含起始碼與校驗碼）;取低字節

●若編輯時下發數據，則看板會返回“X”的指令（2A 地址 58 校驗碼 0A）

二、具體命令格式定義（高字節在前，低字節在后）

1、常規數據（Temperature、CO2、CO、O2、Humidity、HCHO、            VOC、O3）

A．讀常規數據：

下發命令格式=0x3A+地址碼（0X01）+0x43“C”+序號+校驗碼+ 0x0A；

返回命令格式=0x2A+地址碼（0X01）+0x43“C”+0x05（數據長度，1字節)+序號（1字節）+數據（4字節）+校驗碼+0x0A；

注：序號（01—08），一位數碼管1個字節，0A表示消隱，或10表示加小數點。

B．寫常規數據

下發命令格式=

寫Temperature:

0x3A+地址碼（0X01）+0x63“c”+0x05（數據長度）+0x01（序號）+數據（4字節）+校驗碼+ 0x0A;

寫CO2:

0x3A+地址碼（0X01）+ 0x63“c”+0x05（數據長度）+0x02（序號）+數據（4字節）+校驗碼+ 0x0A;

寫CO:

0x3A+地址碼（0X01）+0x63“c”+0x05（數據長度）+0x03（序號）+數據（4字節）+校驗碼+ 0x0A;

寫O2:

0x3A+地址碼（0X01）+ 0x63“c”+0x05（數據長度）+0x04（序號）+數據（4字節）+校驗碼+ 0x0A;

寫Humidity:

0x3A+地址碼（0X01）+0x63“c”+0x05（數據長度）+0x05（序號）+數據（4字節）+校驗碼+ 0x0A;

寫HCHO:

0x3A+地址碼（0X01）+ 0x63“c”+0x05（數據長度）+0x06（序號）+數據（4字節）+校驗碼+ 0x0A;

寫VOC:

0x3A+地址碼（0X01）+0x63“c”+0x05（數據長度）+0x07（序號）+數據（4字節）+校驗碼+ 0x0A;

寫O3:

0x3A+地址碼（0X01）+ 0x63“c”+0x05（數據長度）+0x08（序號）+數據（4字節）+校驗碼+ 0x0A;

注：●校驗碼=起始碼與校驗碼之間所有數據之和（不含起始碼與校驗碼）;

2、  日期、時間

A．讀日期、時間：

下發命令格式=0x3A+地址（0X01）+0x54“T”+校驗碼+ 0x0A;

返回命令格式=0x2A+地址（0X01）+0x54“T”+0x08(數據長度)+年前兩位（1字節）+年后兩位（1字節）+月（1字節）+日（1字節）+星期（1字節）+小時（1字節）+分鐘（1字節）+秒（1字節）+校驗碼+0x0A；

B．寫日期、時間

下發命令格式=0x3A+地址碼（0X01）+0x74“t”+0x08(數據長度)+ 年前兩位（1字節）+年后兩位（1字節）+月（1字節）+日（1字節）+星期（1字節）+小時（1字節）+分鐘（1字節）+秒（1字節）+校驗碼+0x0A；

例：寫時間為2016年1月10日星期日12點整

下發指令= 3A 01 74 08 14 10 01 0A 07 0C 00 00 BF 0A

返回命令格式=0x2A+地址（0X01）+0x74“t”+校驗碼+ 0x0A;

注：●校驗碼=起始碼與校驗碼之間所有數據之和（不含起始碼與校驗碼）;

4、寫狀能（此條指令下發數據內容為ASCII碼）

a)讀狀能：

下發命令格式=0x3A+地址（0X01）+0x4D“M”+校驗碼+ 0x0A;

返回命令格式=0x2A+地址（0X01）+0x4D“M”+0x0A(數據長度)+數據1+數據2+.......+數據10+校驗碼+0x0A；

b)寫狀能：

下發命令格式=0x3A+地址碼（0X01）+0x6D“m”+0x0A(數據長度)+數據1+數據2+.......+數據10+校驗碼+0x0A；

返回命令格式=0x2A+地址（0X01）+0x6D“m”+校驗碼+ 0x0A;

注：●校驗碼=起始碼與校驗碼之間所有數據之和（不含起始碼與校驗碼）;

ASCII碼對應的相應字符：橫線=0x2D、空格（不顯示）=0x20、下劃線=0x5F、斜杠=0x2F;

發數字(十六進制)0X30~0X39（0~9）發字符（十六進制）0X41~0X5A（ABCD……）

6、接線說明
