溫濕度監控系統

環境數據監測系統_氣象污染物臭氣環保監控顯示系統_傳感器通訊對接LED顯示屏_訊鵬
Time: 2018-11-20 Category: 溫濕度監控系統

       隨著中國經濟高速發展,在為世界經濟建設作出了巨大貢獻的同時,也帶來了一系列的環境問題,比如現在投訴問題排到第一位的環境惡臭問題,特別是針對大型生產企業或化工園區型流動性大、檢測范圍大等特點,因此對環境檢測要求越來越高,尤其是一些無組織無量綱排放問題,目前很多單位除了進行常規采樣實驗室GC/MS定性定量檢測外,還要進行環境氣象污染物臭氣處理系統數據監測。需要一套全方位針對整個產業園區的惡臭、異味進行及時監測;超標及時作出報警;及時進行現場的超標氣體進行采樣留樣;并結合相關溯源參考分析軟件手段尋找溯源的污染物臭氣處理系統數據監測以及經過合理的網格化布點LED電子通訊顯示屏來解決工業園區或具有惡臭源體區域目前檢測手段少、人力缺乏、不能及時進行留樣等問題,同時通過LED電子通訊顯示屏實時顯示監測數據,更好的有效的配合產業園區環保人員及時進行惡臭污染狀況的評估和監測,更好的進行整個產業園區的惡臭管理問題。


       危險廢物無害化處置是消除危險廢物污染屬性的過程,通過焚燒、填埋、物化等手段,對危險廢物進行減量、徹底的形狀改變或與環境徹底隔離等方式,避免對環境造成危害。對不可資源化利用或可資源化利用價值極低的工業廢物,危廢企業一般以收費的形式進行收集處理,統稱為“無害化處置”。

       根據《危險廢物處置工程技術導則》,危廢無害化處置技術可分為預處理技術和最終處置技術,其中:預處理技術包括物理法、化學法和固化/穩定化等;最終處置技術包括焚燒、非焚燒及安全填埋等。焚燒又分為回轉窯焚燒、液體注射爐焚燒、流化床爐焚燒、固定床爐焚燒和熱解焚燒等;非焚燒主要包括熱脫附、熔融、電弧等離子處置等;填埋又分為單組份或多組分填埋等。

       危險廢物在處置前需要經過分類和計量,可填埋處理的無機類危險廢物先送至穩定化/固化車間預處理后再送至危險廢物安全填埋場處理;若危險廢物性質明確,可焚燒類危險廢物送至焚燒車間進行處理;焚燒車間處理過程中產生的殘?jiān)惋w灰經收集后需先送至穩定化/固化車間處理,再運至危險廢物安全填埋場處置;若危險廢物接受量大于處理量時,送至危險廢物暫存?zhèn)}庫暫時存放,進一步轉移至相應車間處置。

       在環境數據監測系統中,對無害化處理過程的離心風機、預處理塔、等離子體設備和監測點的數據監控尤為重要,而這些數據的對接LED顯示屏則是把這一個環境用最直觀的方式呈現出來。訊鵬科技的傳感器通訊對接LED顯示屏是專門針對環境數據監測系統研發的數字顯示系統,它可以直接連接傳感器,也可以與設備的PLC、伺服器等對接,通過通訊協議傳輸數據,實時顯示。


環境數據監測系統

環境數據監測系統顯示屏

訊鵬淘寶直營店

環境數據監測系統功能

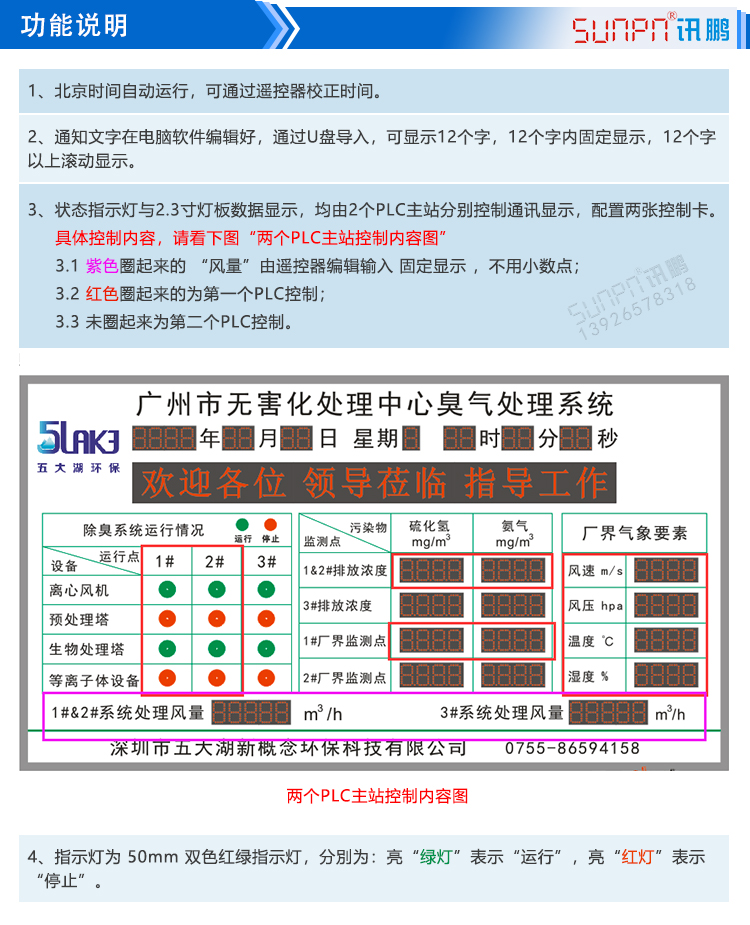

環境數據監測系統LED電子通訊顯示屏功能說明


1、北京時間自動運行,可通過遙控器校正時間。

2、通知文字在電腦軟件編輯好,通過U盤導入,可顯示12個字,12個字內固定顯示,12個字

以上滾動顯示。

3、狀態指示燈與2.3寸燈板數據顯示,均由2個PLC主站分別控制通訊顯示,配置兩張控制卡。

   具體控制內容,請看下圖“兩個PLC主站控制內容圖”

 3.1 紫色圈起來的 “風量”由遙控器編輯輸入 固定顯示 ,不用小數點;

 3.2 紅色圈起來的為第一個PLC控制;

 3.3 未圈起來為第二個PLC控制。

4、指示燈為 50mm 雙色紅綠指示燈,分別為:亮“綠燈”表示“運行”,亮“紅燈”表示

“停止”。

5、 通訊協議:標準MODBUS-RTU協議;硬件接口:RS485,A正B負;通訊格式:波特率:9600,數據長度:8位,奇偶校驗位:無校驗,停止位:1位,

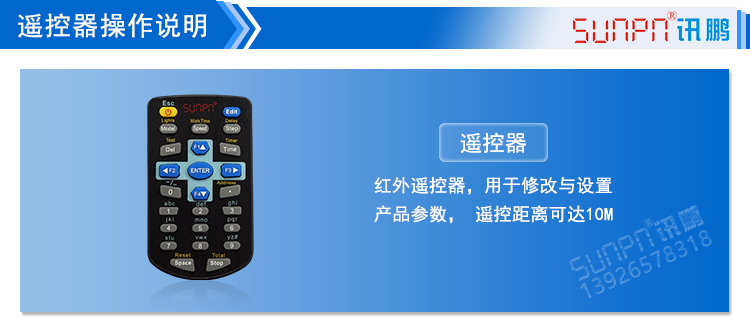

環境數據監測系統LED電子通訊顯示屏遙控器操作說明

LED電子通訊顯示屏


一、編輯數據(風量)

1)按【Edit】鍵進入數據編輯,光標在【風量】欄閃爍;

2)按【F4】鍵,切換到下一欄閃爍,以此類推;

3)按【F1】鍵,切換到上一欄閃爍,以此類推;

4)光標閃爍欄處,按【數字】鍵輸入相應數據;

5)按【ENTER】鍵,數據保存并退出;

6)按【Esc】鍵,取消本次操作并退出;

二、設置時間

1)按【Time】鍵進入時間設置,光標在【日期】欄閃爍;

2)按【F3】鍵,光標向右移動一位;

3)按【F2】鍵,光標向左移動一位;

4)光標閃爍處,按【數字】鍵輸入相應數據;

5)按【ENTER】鍵,數據保存并退出;

6)按【Esc】鍵,取消本次操作并退出;

注:1.輸入無效時間自動恢復當前有效時間;

2.此次設置依次輸入20xx年xx月xx日xx時xx分。

三、軟關機

1)按【ESC】鍵進入軟關機,屏幕不顯示;

2)再按【ESC】鍵,屏幕恢復正常顯示。

四、設置控制卡2ID

2)按【.】鍵進入本機ID設置狀態,光標閃爍;

3)光標閃爍欄處,按【數字】鍵輸入相應數據;

4)按【ENTER】鍵,數據保存并退出;

5)按【Esc】鍵,取消本次操作并退出;

注:本機ID設置范圍1—255。

五、設置 1ID

2)按【F2】鍵進入本機ID設置狀態,光標閃爍;

3)光標閃爍欄處,按【數字】鍵輸入相應數據;

4)按【ENTER】鍵,數據保存并退出;

5)按【Esc】鍵,取消本次操作并退出;

注:本機ID設置范圍1—255。


環境數據監測系統LED電子通訊顯示屏通訊協議



通訊協議:標準MODBUS-RTU協議;硬件接口:RS485,A正B負;

通訊格式:波特率:9600,數據長度:8位,奇偶校驗位:無校驗,停止位:1位。

數據為32位,4字節,低16位前,高16位后 ,

如:十進制100,32位十六進制表示00000064,按0064低0000高發送,

數據會縮小 100倍  例發送100顯示1,


所有燈 //運行是1(綠),停止是0(紅),例如發送00010000(綠)00000000(紅)


卡2

地址2

除臭系統運行情況

1#心風機寄存器地址: 00 00-0001

1#預收理塔寄存器地址: 00 02-0003

1#生物收理塔寄存器地址: 00 04-0005

1#等離子體設備寄存器地址: 00 06-0007

2#心風機寄存器地址: 00 08-0009

2#預收理塔寄存器地址: 00 0A-000B

2#生物收理塔寄存器地址: 00 0C-000D

2#等離子體設備寄存器地址: 00 0E-000F

/*  */

1#廠界監測點

硫化氫寄存器地址:00 10-0011

氫氣寄存器地址: 00 12-0013

1&2排放濃度

硫化氫寄存器地址: 00 14-0015

氫氣寄存器地址: 00 16-0017

/*    */

廠界氣象要素

風速寄存器: 00 19-001A

風壓寄存器: 00 1B-001C

溫度寄存器: 00 1D-001E

濕度寄存器: 00 1F-0020

10功能碼(按2個寄存器寫入)

寫入寄存器0000-0001:1#心風機(紅燈)

02 10 00 00 00 02 04 00 00 00 00 FC EB

返回:

02 10 00 00 00 02 41 FB

寫入寄存器0010-0011:(1#廠界監測點0.01)

02 10 00 10 00 11 04 00 01 00 00 AE 84

返回:

02 10 00 10 00 02 40 3E

10功能碼(按0-7,8-15,16-23,24-31來寫入8個寄存器或者一次性寫完32個寄存器)

寫入0-7寄存器:【1#心風機(綠)1#預收理(紅)1#生物收理(紅)1#等離子體(紅)】

02 10 00 00 00 08 10 00 01 00 00 00 00 00 00 00 00 00 00 00 00 00 00 8C 28

返回:

02 10 00 00 00 08 C1 FC

寫入16-23寄存器:

02 10 00 10 00 08 10 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 8F BB

返回:

02 10 00 10 00 08 C0 39

寫入0-31寄存器:

02 10 00 00 00 20 40 00 01 00 00 00 01 00 00  00 01 00 00 00 01 00 00 00 01 00 00 00 01 00 00 00 01 00 00 00 01 00 00 00 02 00 00 00 02 00 00 00 02 00 00 00 02 00 00 00 02 00 00 00 02 00 00 00 0200 00 00 02 00 00 30 2B

返回:

02 10 00 00 00 20 C1 E2

03功能碼:(只支持一次性讀所有設備2寄存器)

寫入:

02 03 00 00 00 20 44 21

返回:

02 03 40 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 01 00 00 00 01 00 00 00 01 00 00 00 01 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 01 00 00 00 01 00 00 00 01 00 00 00 00 00 00 AB 11



卡1

地址為1

除臭系統運行情況

3#心風機寄存器地址: 00 00-0001

3#預收理塔寄存器地址: 00 02-0003

3#生物收理塔寄存器地址: 00 04-0005

3#等離子體設備寄存器地址: 00 06-0007

2#廠界監測點

硫化氫寄存器地址: 00 08-0009

氫氣寄存器地址: 00 0A-000B

3#排放濃度

硫化氫寄存器地址:00 0C-000D

氫氣寄存器地址: 00 0E-000F


10功能碼

寫入寄存器0000-0001:3#心風機(紅燈)

01 10 00 00 00 02 04 00 00 00 00 F3 AF //00000000是停止00010000是運行

返回:

01 10 00 00 00 02 41 C8


寫入寄存器0008-0009:(246.7)

01 10 00 08 00 02 04 60 60 00 00 EC 17

返回:

01 10 00 08 00 02 C0 0A

10功能碼(按0-7,8-15來一次寫入8個寄存器或者一次性寫完16個寄存器)

寫入:(一次性寫入)

01 10 00 00 00 10 20 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 83 BC

返回:

01 10 00 00 00 10 C1 C5

寫入:(8-15寄存器)

 01 10 00 08 00 08 10 00 00 60 20 00 00 60 20 00 00 60 20 00 00 60 20 DC 44

返回:

01 10 00 08 00 08 40 0D

03功能碼(只支持一次性讀所有設備1寄存器)

寫入:

01 03 00 00 00 10 44 06

返回:

01 03 20 00 00 00 01 00 00 00 01 00 00 00 01 00 00 00 01 00 00 60 60 00 00 60 60 00 00 60 60 00 00 60 60 AC 3F


環境數據監測系統LED電子通訊顯示屏應用場景

環境數據監測系統應用場景


LED電子通訊顯示屏設計參考


環境數據監測系統參考

環境數據監測系統顯示屏方案



環境數據監測系統案例
