ANDON系統的目的是提供可視化的顯示,讓信息透明化,提示現場人員呼叫請求和故障信息,并幫助相關負責人及時作出響應。負責質量監管的人員也可以直接通過安燈呼叫生產人員發現和修改一些質量問題,有效保證產品質量,很大程度上可以改進和避免類似情況的多次發生。
工廠車間的生產工序的相關人員可以通過現場按鈕盒尋求幫助和激活安燈系統的呼叫報警。相當于在生產的流程中建立一個發現并放大問題的看板,及時分析和解決問題,防止不合格品的繼續產生,且和質量保障系統相結合,做到不制造、不接受、不傳遞不良品。
一、ANDON系統的作用
1、實時顯示當前的計劃產量、實際產量、進度及時間、使用人員、特別是管理人員隨時了解生產狀況。
2、ANDON系統快速顯示生產異常工位,加快問題處理速度,減少停線速度
3、ANDON系統快速顯示設備、主線故障及報警,使維修人員快速準確到位搶修設備
4、在緊急情況時,可以立即停線,并能快速恢復生產線的運行
5、在異常得不到解決時,能使輸送線停止在工位末端,預留處理時間,把異常的損失減少到最小
6、當檢查工位發現產品出現質量問題時,能在較短時間內召喚到責任人員,減少問題產品
7、ANDON系統記錄各種生產信息、生產異常信息、設備運行等信息,可形成報表、便于檢索考核,用于各類管理人員分析對策
8、提供遠程監控、數據共享的功能,方便各類管理人員查看當前狀況、了解和查詢你是數據。
二、ANDON系統解決這些問題?
1、生產效率低---管理無從下手
2、在制品堆積嚴重---問題不能及時處理解決
3、進度掌握不精確---現場狀態監控能力不足
4、停機時間無法統計上報---設備綜合效率低下
5、物料短缺---無法及時響應、時間流失
6、報表數據混亂---產品問題無法追溯
三、ANDON系統優勢介紹
1、提高生產效率---實現準時化生產的目標
2、異常報警---可快速響應處理異常情況
3、系統管理---信息通過網絡層層上報
4、設備運行管理---故障、狀態、維護信息
5、物料呼叫---顯示物料呼叫信息
6、實時記錄生產數據---統計分析和顯示多種報表
訊鵬安燈是一個面向制造業生產現場,快速聯絡生產、物料、維修、主管等部門以滿足生產線需求,實時掌控和管理生產線狀況的專門應用軟硬件系統,實現生產透明管理。它是精益制造執行中的一個核心工具,也是MES制造執行系統中重要的組成部分。
觸發端硬件-標準無線安燈按鈕盒: SP-AD433A是訊鵬科技自主研發的一款工業級無線呼叫終端,產品采用GFSK調頻技術,信號覆蓋范圍廣、穩定性強;通訊采用雙向通訊,并帶LED狀態指示燈,可確保信號正確到達。
四、ANDON系統功能說明:

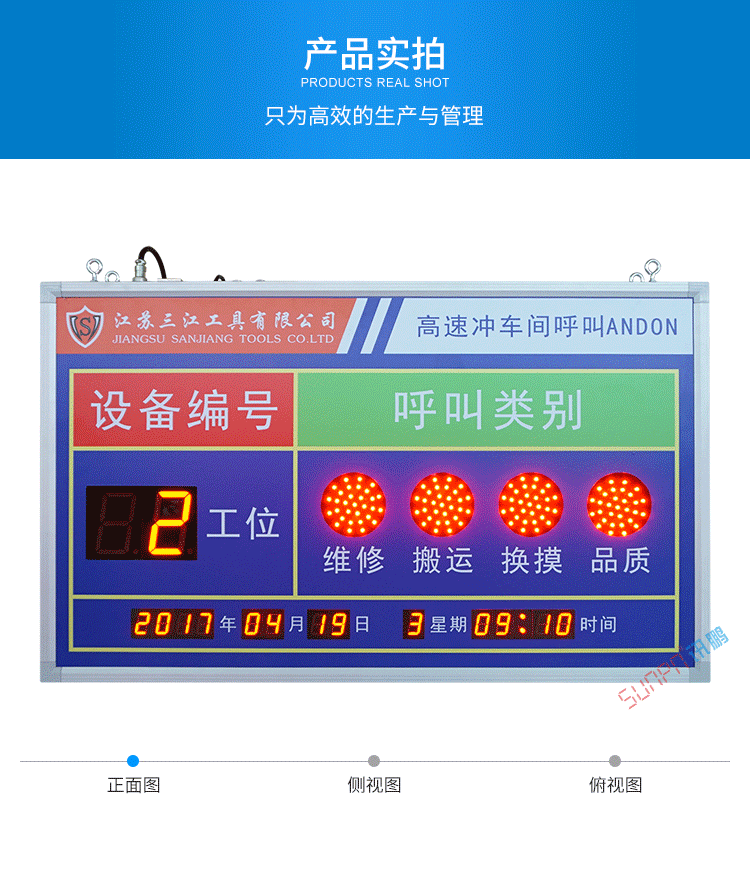

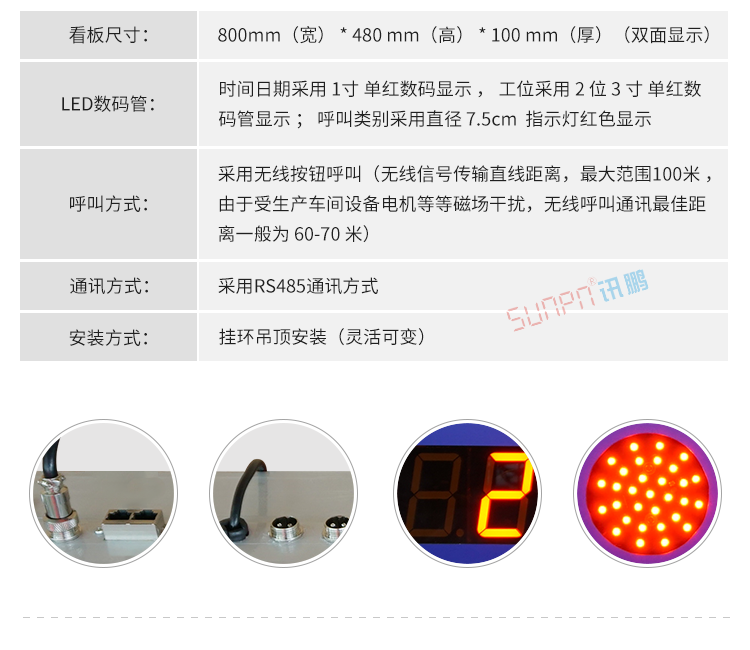

ANDON系統按鈕盒上 4 個按鈕分別對應顯示屏( 維修 、 搬運 、 換摸 、 品質),按擊 1 次小按鈕,顯示屏對應的呼叫類別 指示燈點亮并閃爍(以2 秒的頻率持續閃爍 )同時顯示呼叫工位號 ,喇叭開始語音播報 ;當出現多個工位呼叫時 ,按先后次序循環播報 ,間隔5秒 ,再次按擊同一小按鈕,取消這次報警 (報警取消時,自動刪除這條報警信息);按鈕盒中間按鈕是復位功能,當按擊1次此按鈕,則取消當前工位上的所有報警呼叫;喇叭音量可用遙控調整呼叫間隔時間可用遙控調整(設置范圍 1-999 秒)時間日期可用遙控器編輯設置正確參數
語音播報內容:語音播報每條內容之前加個鈴聲 鈴音類別: soundx
例:Soundx 1號工位 呼叫 維修(LED設備編號顯示01號工位、維修指示燈點亮并閃爍)
Soundx 2號工位 呼叫 搬運(LED設備編號顯示02號工位、搬運指示燈點亮并閃爍)
Soundx 3號工位 呼叫 品質(LED設備編號顯示03號工位、品質指示燈點亮并閃爍)

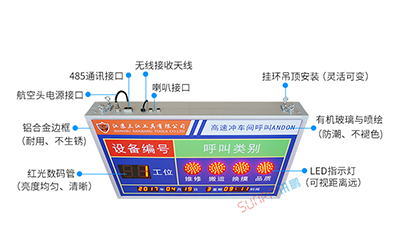

ANDON系統安裝說明
ANDON系統架構
ANDON系統組成
數據采集部分
可以采集工位上的按鈕動作,也可以采集設備PLC、行程開關、光電開關、傳感器等信號
系統控制部分
由上位機軟硬件組成,實時監控各工位的生產信息,包括現場控制電腦、交換機、服務器、控制軟件等
系統輸出部分
顯示部分(LED電子看板、LCD液晶看板)、工位警燈、聲音報警(喇叭、蜂鳴器、背景音樂等)
現場網絡部分
各組成部分之間的通訊方式,可以是標準工業RS232/485、TCP/IP、WIFI、RF433等無線調制信號

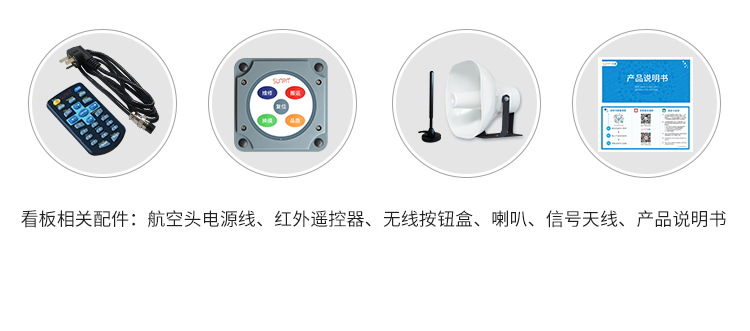

ANDON系統硬件介紹

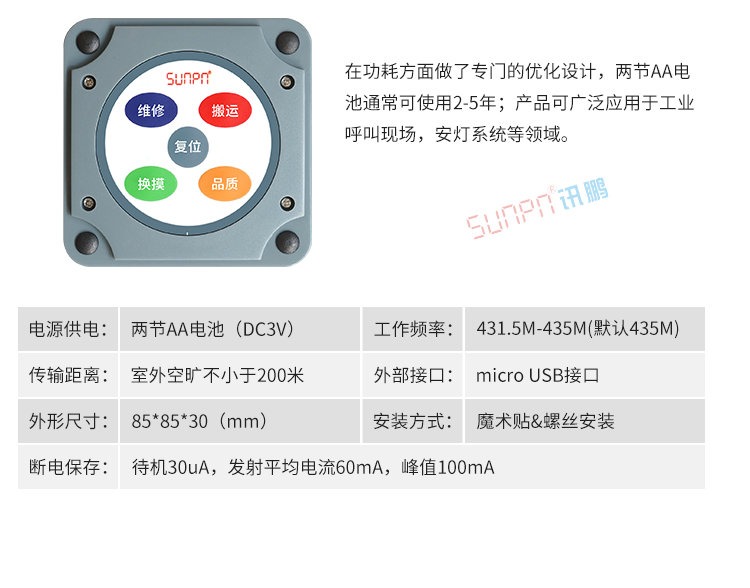

SP-AD433A安燈系統是訊鵬科技自主研發的一款工業級無線呼叫終端,產品采用GFSK調頻技術,信號覆蓋范圍廣、穩定性強;通訊采用雙向通訊,并帶LED狀態指示燈,可確保信號正確到達;在功耗方面做了專門的優化設計,兩節AA電池通??墒褂?-5年;產品可廣泛應用于工業呼叫現場,安燈系統等領域。
訊鵬定制安燈按鈕盒是采用塑料外殼,內置控制卡與有線或無線通訊模塊,由按鈕觸發報警,發送至顯示看板和軟件后臺,頂部文字用UV打印,美觀耐用。電源方面一般采用適配器外部供電,按鈕方案具有定制生產的靈活性,又可完美的實現無線、有線、RS485、TCP/IP等連接方式。并可擴展計數、刷卡等數據采集。滿足大部分安燈系統與生產管理看板數據采集需求。
ANDON系統軟件介紹
訊鵬安燈系統是一款與硬件相結合,實時了解機臺與工位狀態,讓異常的信息得到快速、高效的解決的系統軟件,同時記錄每次異常報警的種類、響應時間和處理問題用時,提供改善生產管理和人員考核的數據參考,實現透明、快速的生產管理體制,提升協調能力,加快響應速度,節省企業資源。

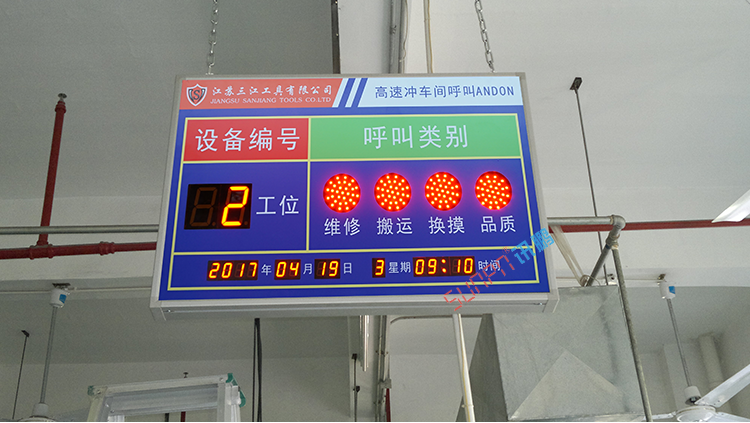

ANDON系統案例參考
ANDON系統應用場景
公共信息管理中ANDON系統是指為了了解能夠使用JIT發生的問題得到及時處理而安裝的系統。為了消除中斷或減少他們復發的可能性,每個工位都配有無線呼叫的安燈按鈕盒,如若工位出現故障、來料異常、缺料、品質等問題,均可以通過無線按鈕盒傳遞信號,相關負責人便可以查看到信息,及時作出相應動作,也方便管理人員找出問題的根源,做到連根拔起。安燈系統在現在的生產中有著更加廣泛的意義,一起來看看吧!
