Profinet分布式IO擴展模塊_AC220V/DC24V信號輸入_繼電器10A負載輸出
Time: 2020-04-29 Category: 生產制造管理系統

        Profinet分布式IO擴展模塊的實時性就是指當有一個外部事件發生時,從輸入信號到傳輸、到控制器處理、再到輸出信號給外設,這個過程需要的時間必須在工廠自動化的要求范圍內。而這個過程需要的時間稱為響應時間,包括傳輸過程需要的時間和處理過程需要的時間,分別為總線刷新時間和PLC程序循環掃描時間。所以從通信角度講,只有總線刷新時間是通信所決定的,也就是說在同樣的PLC處理速度下,如果能減少總線刷新時間,就能減少系統響應時間,從而提高系統實時性。

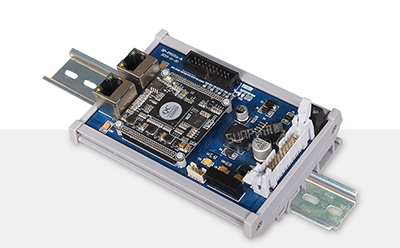

Profinet分布式IO擴展模塊


一、Profinet分布式IO擴展模塊的數據流

         Profinet分布式IO擴展模塊通信站點的數據交換是通過標準通道和實時通道完成的。在這些通道里,數據使用不同的協議進行傳輸。例如啟動時從站參數是由主站通過UDP協議傳遞的,設備地址名字的分配是通過DCP協議完成,這些都屬于標準數據,也可以稱為非實時數據。而周期數據、報警數據是通過實時協議傳送的,被稱為實時數據。


二、Profinet分布式IO擴展模塊實時性的必要性

         首先,在運動控制系統等對實時性要求很高的領域,用戶需要知道Profinet分布式IO擴展模塊數據循環的周期,以便更好的進行生產。其次,如果在STEP7工程工具中對Profinet分布式IO擴展模塊的更新時間和看門狗時間設置不合適,設備就會在運行時出現莫名其妙的故障。所以,對Profinet分布式IO擴展模塊的研究是很有必要并且具有現實意義。

Profinet分布式IO擴展模塊介紹

一、Profinet分布式IO擴展模塊-輸入采集

Profinet分布式IO擴展模塊輸入采集

二、Profinet分布式IO擴展模塊-輸出模組

Profinet分布式IO擴展模塊輸出模組

三、Profinet分布式IO擴展模塊-導軌式安裝

Profinet分布式IO擴展模塊導軌式安裝

訊鵬淘寶直營店

四、Profinet分布式IO擴展模塊-拔插設計

Profinet分布式IO擴展模塊拔插式設計

五、Profinet分布式IO擴展模塊-硬件介紹

Profinet分布式IO擴展模塊硬件說明

六、Profinet分布式IO擴展模塊-產品尺寸

Profinet分布式IO擴展模塊尺寸參考

Profinet分布式IO擴展模塊尺寸參考

Profinet分布式IO擴展模塊尺寸參考

Profinet分布式IO擴展模塊尺寸參考

七、Profinet分布式IO擴展模塊-接口說明

Profinet分布式IO擴展模塊接口說明

Profinet分布式IO擴展模塊接口說明

Profinet分布式IO擴展模塊接口說明

Profinet分布式IO擴展模塊接口說明

八、Profinet分布式IO擴展模塊-參數說明

Profinet分布式IO擴展模塊參數介紹

Profinet分布式IO擴展模塊參數介紹

Profinet分布式IO擴展模塊參數介紹

九、Profinet分布式IO擴展模塊-系統架構

Profinet分布式IO擴展模塊系統架構

十、Profinet分布式IO擴展模塊-接線說明

Profinet分布式IO擴展模塊接線說明

Profinet分布式IO擴展模塊接線說明

十一、Profinet分布式IO擴展模塊-組網步驟


PROFINET智能IO擴展模組SP-PN100A與PLC組態,一下為組態設置步驟的部分說明,聯系客服可查看完整的組態步驟說明。

1、 把PLC 和PROFINET 設備連接到同一個局域網,接通電源后,打開TIA Portal V14,創建一個新項目,例如plc_nano ,創建后點擊左下角項目視圖,直接進入項目視圖。

Profinet分布式IO擴展模塊組網步驟


2、進入項目視圖后首先檢查PLC 固件版本并設置IP 和設備名。展開在線訪問,找到PC 機的以太網卡,并雙擊更新可訪問設備。(注意:由于硬件差異,PC 的網卡名稱會與下圖不同)如果連接正常,會找到兩個設備PLC 和PROFINET 設備:

Profinet分布式IO擴展模塊組網步驟

3、選擇PLC 的在線診斷,分配IP 地址(用戶根據實際應用設置),例如:192.168.0.248

分配設備名,例如:plc_1

選擇PROFINET 設備的在線診斷,分配IP 地址,例如:192.168.0.247

分配設備名,例如:sp-pnmc

Profinet分布式IO擴展模塊組網步驟



聯系方式

十二、Profinet分布式IO擴展模塊-應用場景

Profinet分布式IO擴展模塊應用場景

Profinet分布式IO擴展模塊應用場景
