       訊鵬同步時鐘系統提供多種授時方式選擇，有電腦軟件統一授時、時間服務器NTP網絡授時、CDMA/GPS子母鐘授時、授時服務器無線授時等；組網方式有局域網TCP/IP、RS485總線、無線RF433信號等，各信號間可靈活轉換。致力為客戶提供最合適現場實施條件的系統解決方案。時鐘顯示終端支持定制開發，達到您想要的最好效果。

系統概述

一、校時系統在市場上的需求

1、標準化考場自動接收同步時鐘系統

        社會追求一個完整的平衡機制，對機制的考核需要相對統一的標準，考場實現時間統一協調是標準化考場的基底，標準化考場自動接收同步時鐘系統是基底的核心，保證考場秩序，考場時間運行的時效完整性。

2、 金融業對時統

        隨著科技化管理的不斷發展，銀行業務也在不斷地升級，各大銀行網上銀行業務、客戶自主終端等整套系統都離不開精準的時間把控，如果時間混亂，會造成很大的經濟損失，股票、期貨對時間的要求更加嚴苛，每成交一筆業務都必須有精準的時間把控，差一秒就可能使用戶造成無法彌補的損失，所以金融行業的時間同步系統絕對是核心的地位。

3、醫院時間同步服務器+數字子鐘同步系統

       醫院內部醫護人員的工作設備、化驗設備、手術檢查設備都需要精準的時間來進行有序的工作，醫院的每層樓道內都需加裝數字顯示鐘設備為醫護人員及病患者提供準確時間信息，這就要每個樓層時間必須一致，所有的這些如果哪個環節出現時間混亂，那么對醫生手術時間的確認造成困擾，對化驗結果又會出現異議，對患者造成不必要的風險，會產生嚴重的醫患糾紛。 所以，醫院的時間同步系統的組建是非常重要的。

4、電力時間同步系統

       目前國家對電力系統有序的工作提出了智能建設的要求，對供電、智能管理、實施效率等都必須達到有序的時間同步要求，現在是智能手機APP的時代，就用戶購電方便程度來說，手機下載個官方電力APP就可以實現在線充值購電服務，對購電入表的時間都需要精準的時間系統來實現；電廠內部的時間同步自動化管理體系中，調度管控系統、智能化電站管控設備、故障錄波設備等都已普遍應用，這些重要的環節都需要標準的同步時間來進行有序的工作。

二、訊鵬同步時間系統 3 大優勢

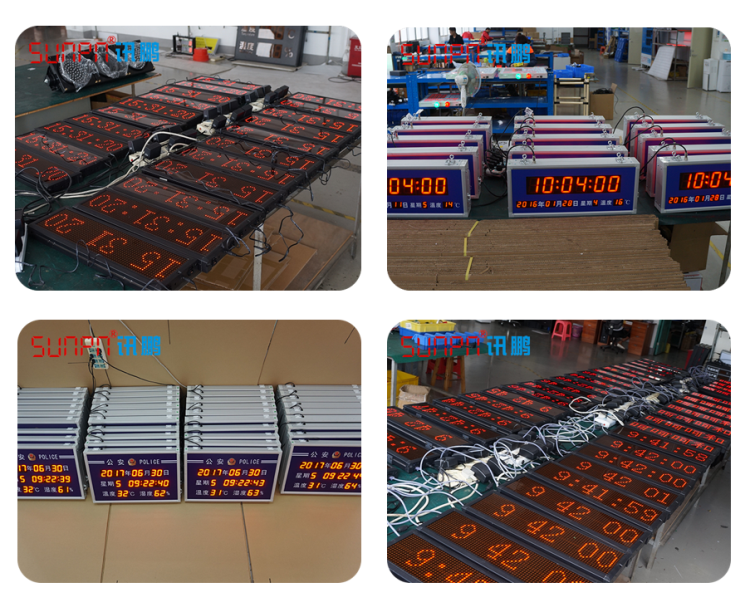

1、定制生產：訊鵬專注LED數字顯示應用14年，專業定制生產LED電子看板、電子鐘，可根據客戶需求開發各種款式電子鐘。

2、布線靈活：多種校時方式選擇，根據應用現場環境提供最佳的布線方式。

3、校時精準：毫秒級誤差，滿足各種應用場景。

三、訊鵬時鐘同步系統的組成的部分

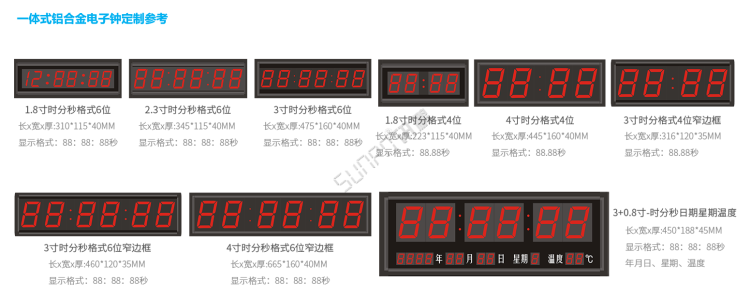

1、時鐘顯示部分：時鐘的顯示格式和面板可定制，顯示材質可分為數碼管顯示、點陣顯示，時間格式可分為時分、時分秒、時鐘萬年等。

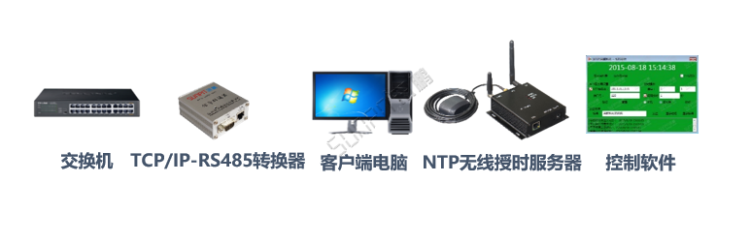

2、傳輸控制部分：傳輸控制包括交換機、TCP/IP-RS485信號轉換器、客戶端電腦、無線授時服務器和軟件等。

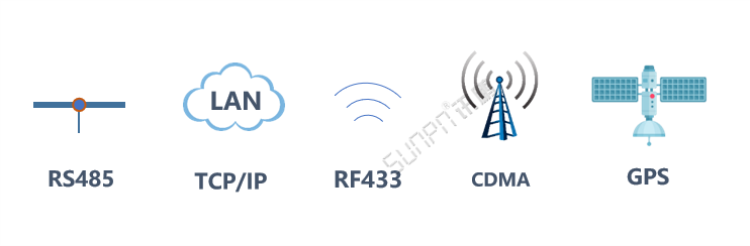

3、現場網絡部分：組成部分之間的通訊方式，可以是標準工業RS485、GPS、TCP/IP、CDMA、RF433等無線調制信號。

同步時鐘系統架構

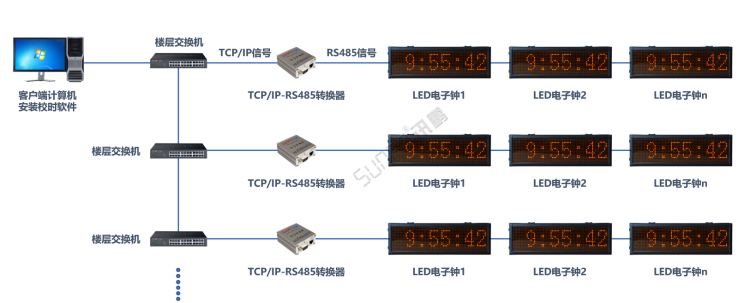

TCP/IP轉RS485總線軟件校時(時間源為本機時間或本地服務器時間)---同步時鐘系統架構圖

NTP網絡校時---同步時鐘系統架構圖

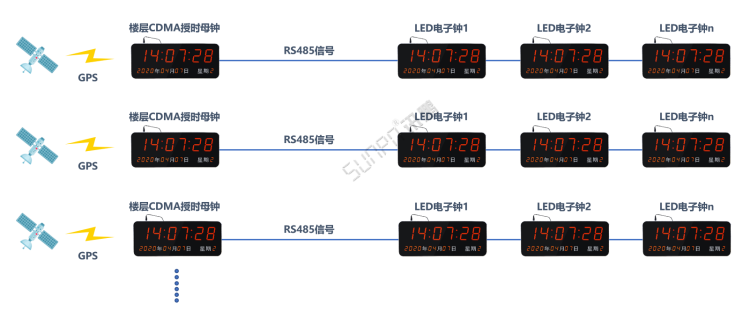

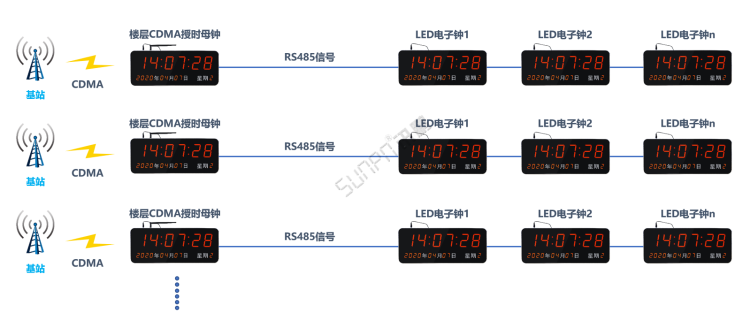

CDMA授時---同步時鐘系統架構圖

GPS授時---同步時鐘系統架構圖

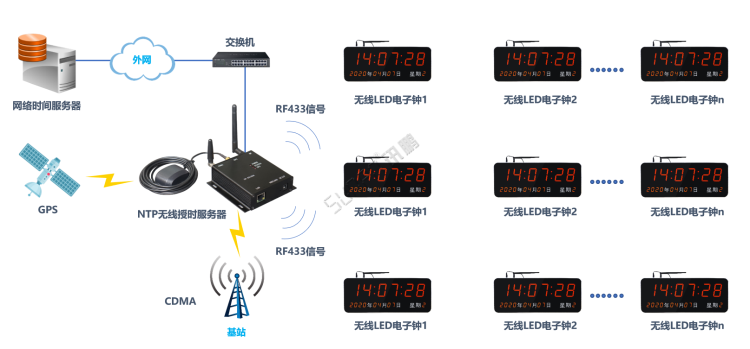

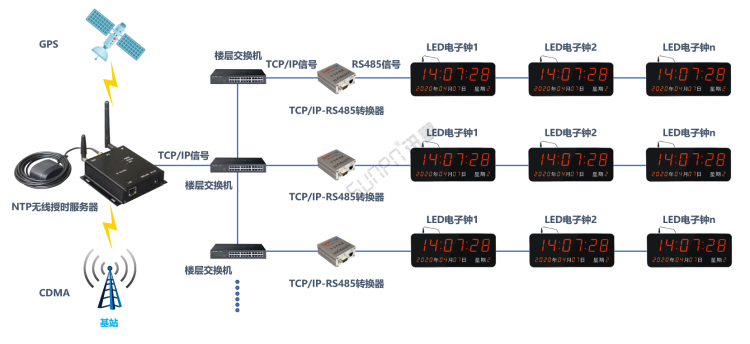

訊鵬無線授時服務器（服務端）/NTP網絡校時---同步時鐘系統架構圖

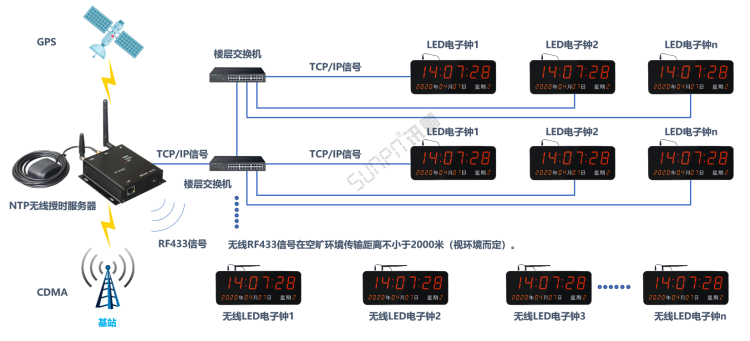

訊鵬無線授時服務器（服務端）/NTP轉RS485校時---同步時鐘系統架構圖

訊鵬無線授時服務器（客戶端）---同步時鐘系統架構圖

四、各組網方式分析

1、RS485總線：性價比最高，通訊采用標準網線接口，接線便捷，所有終端串聯連接即可，適應于各終端相距不是很遠的場景，比如考場、學校等。

2、TCP/IP網絡：每個顯示終端均內置網絡模塊，嵌入NTP協議，與局域網內最近的交換機連接即可，布線簡單，適應于終端分別在不同樓層的場景，比如醫院、機關單位、車站等。

3、無線RF433：實現無線通訊，無需布線，美觀大氣，但控制距離有限，適應于不方便布線的場景，比如酒店等。

硬件介紹

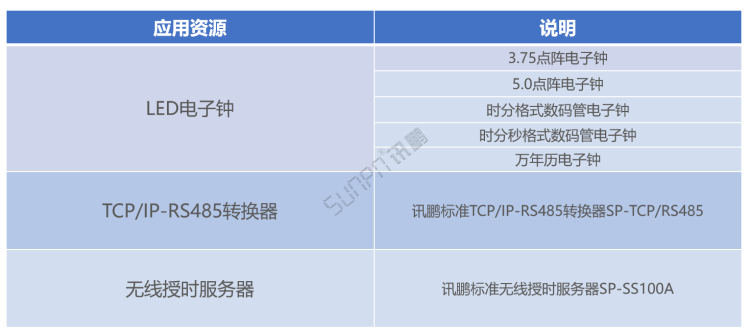

管理資源需求表

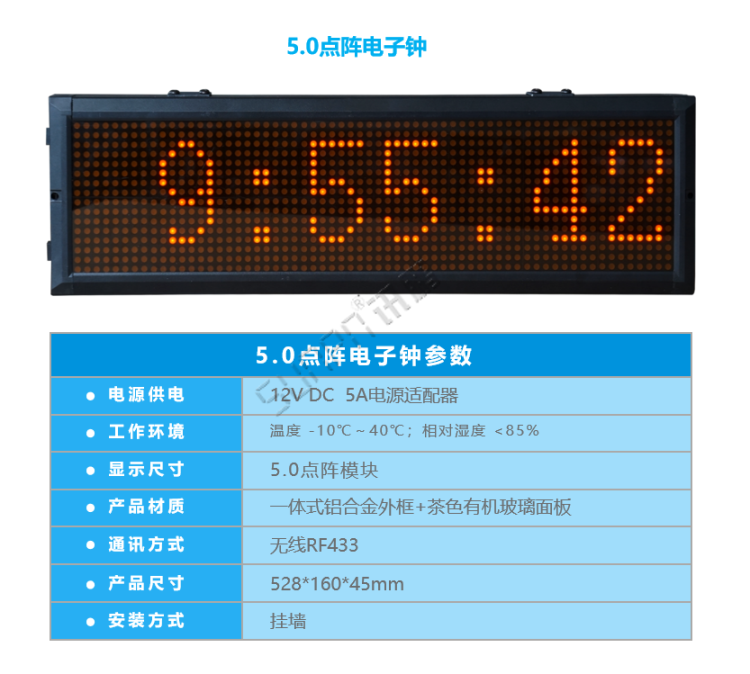

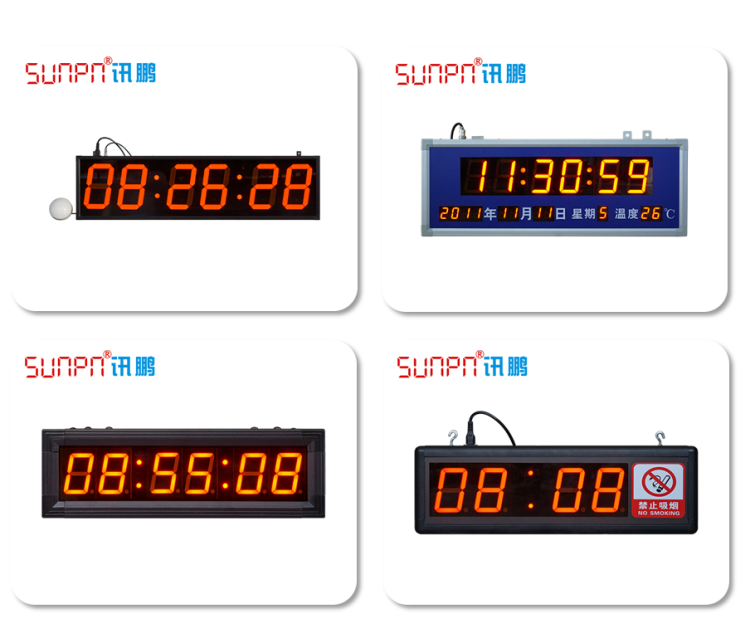

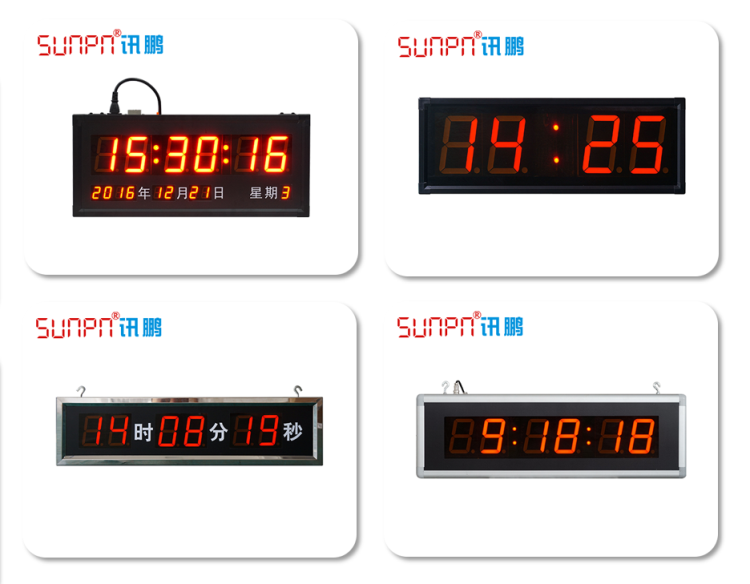

顯示端硬件-點陣電子鐘

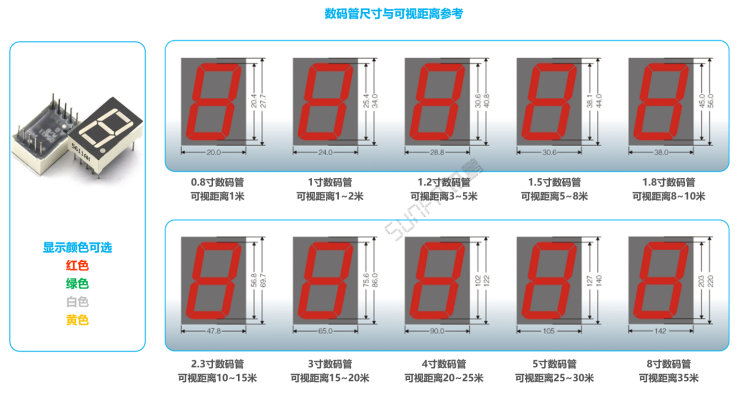

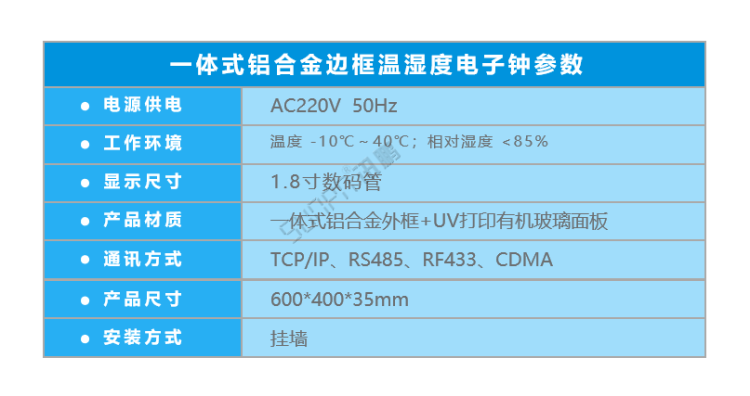

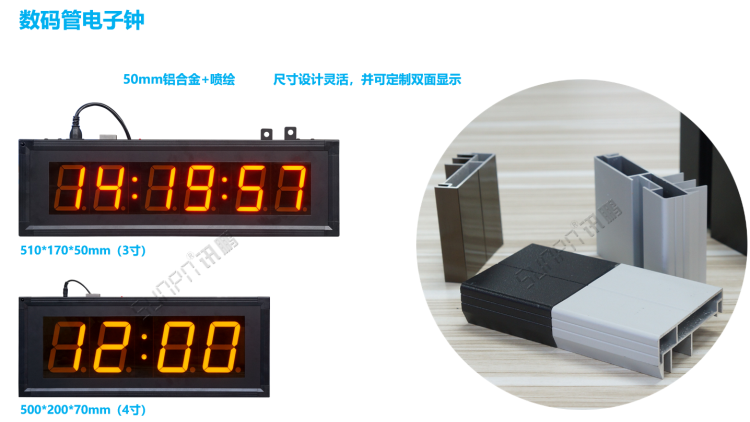

顯示端硬件-數碼管電子鐘

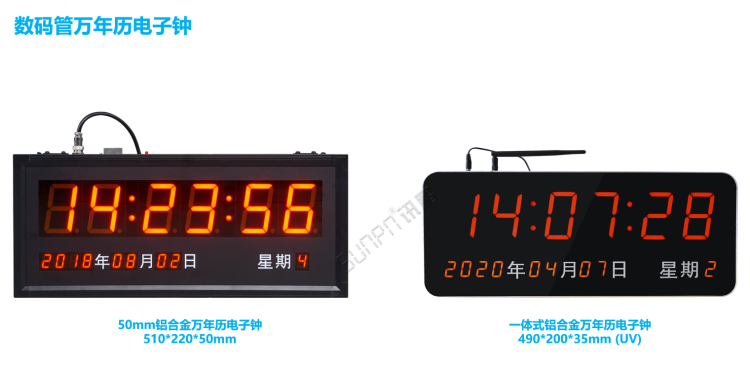

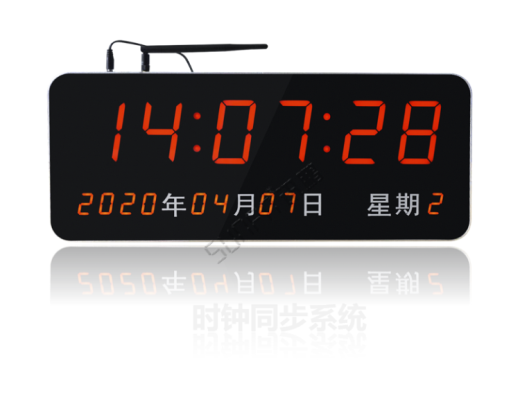

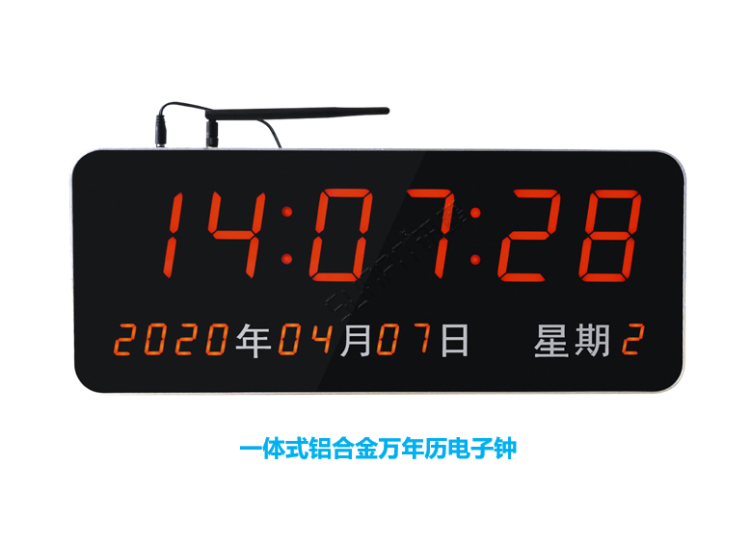

顯示端硬件-數碼管萬年歷電子鐘

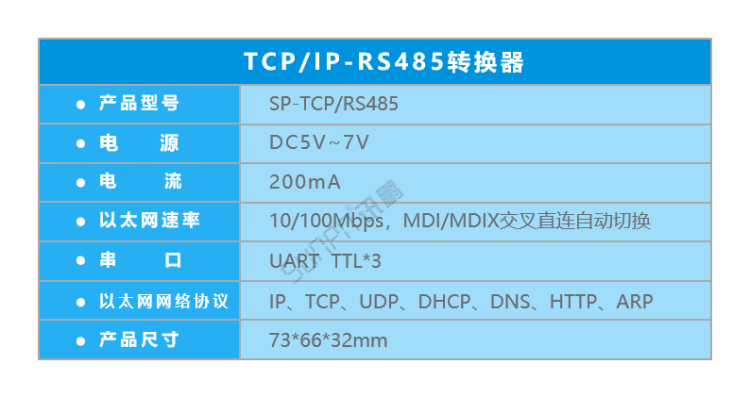

傳輸層硬件-TCP/IP-RS485轉換器

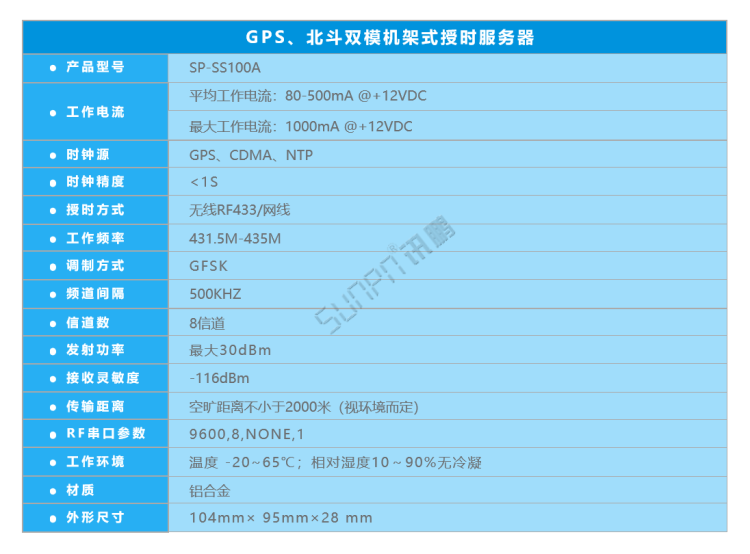

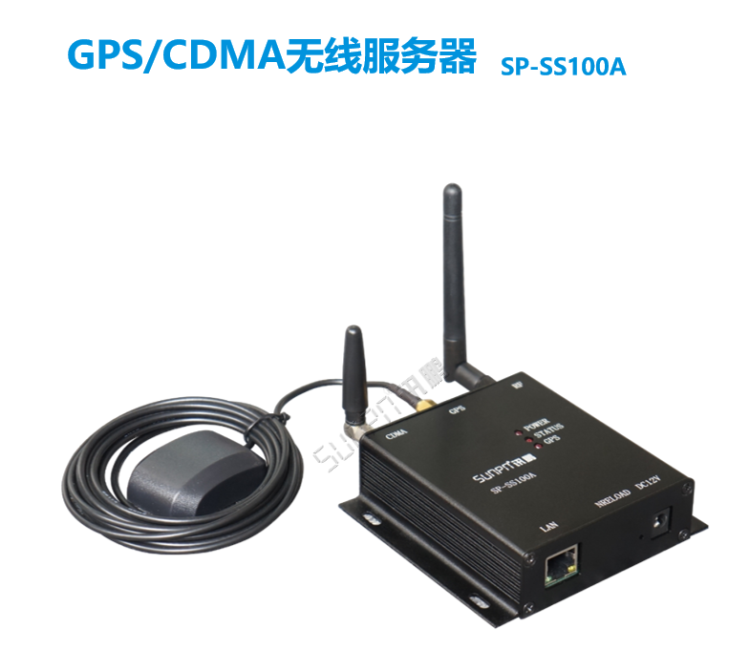

同步時鐘服務器-GPS/CDMA無線服務器

        SP-SS100A是訊鵬科技自主研發的一款集GPS、CDMA、以太網NTP校時功能于一體的工業級創新型無線授時服務器，多種時鐘源自動優化保證了授時的高精度、可靠性、穩定性；授時服務器可同時支持有線和無線授時方式，無線授時采用RF433集中式星形拓結構，產品具有覆蓋范圍廣可大規模部署、部署成本低、安裝方便無需布線、維護容易等特點，是校時應用領域最為理想的選擇之一。

1、以GPS、CDMA、以太網時鐘建立時間參考；

2、支持標準的NTP、SNTP等等網絡對時協議；

3、無線串口授時，以設置間隔時間發送時間信息；

4、提供一路授時網口，一路無線授時串口；

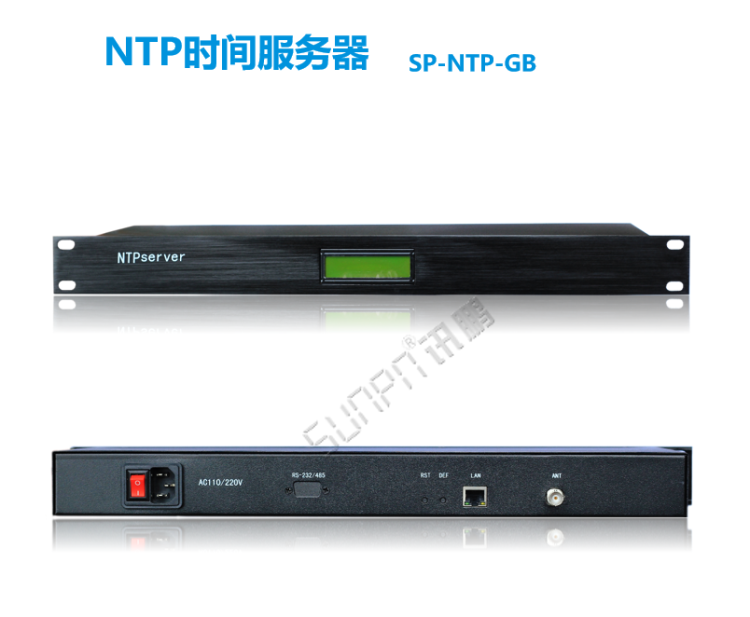

同步時鐘服務器-NTP時間服務器

1、支持高精度大容量授時

2、高可靠性

3、高靈敏度GPS、北斗或CDMA信號接收

4、簡單方便的安裝與調式

5、高性價比

6、工作狀態直觀顯示

7、提供多種安裝方式

8、多平臺多系統支持

9、通過網頁配置

10、故障報警

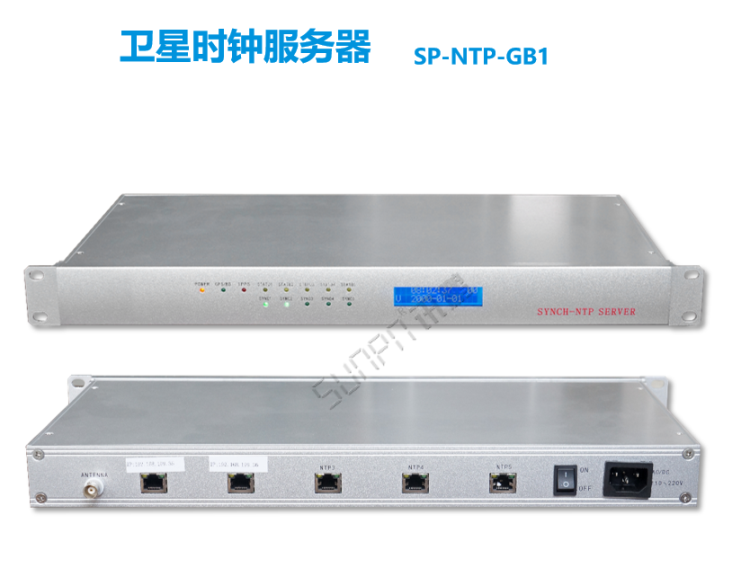

同步時鐘服務器-衛星時鐘服務器

1、高性價比，應用廣泛

2、授時精度高，時間同步準確度：≤1US

3、數據可靠，抗干擾性強

4、自動保存配置

5、干接點報警功能（失電報警，失步報警）

6、LED數顯，狀態可視，操作更簡單

7、可設置一個網段或不同網段，支持多種協議

8、整體功耗小，使用壽命不小于10年

軟件系統

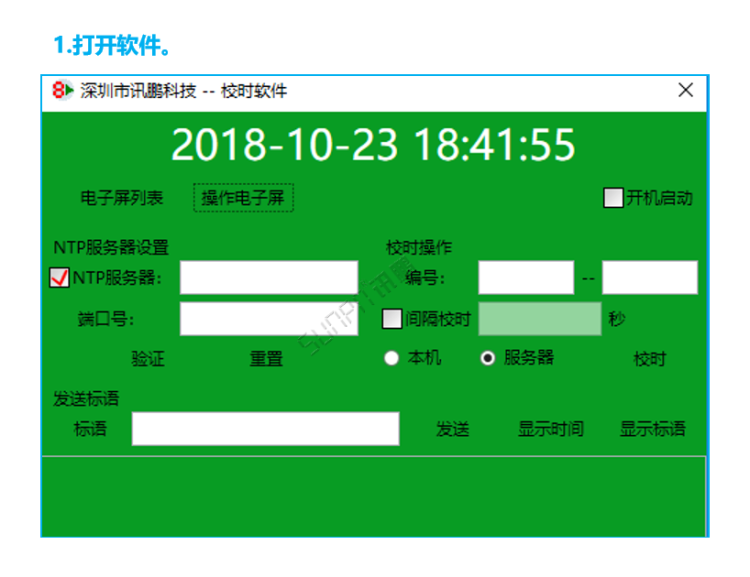

訊鵬標準校時軟件操作界面

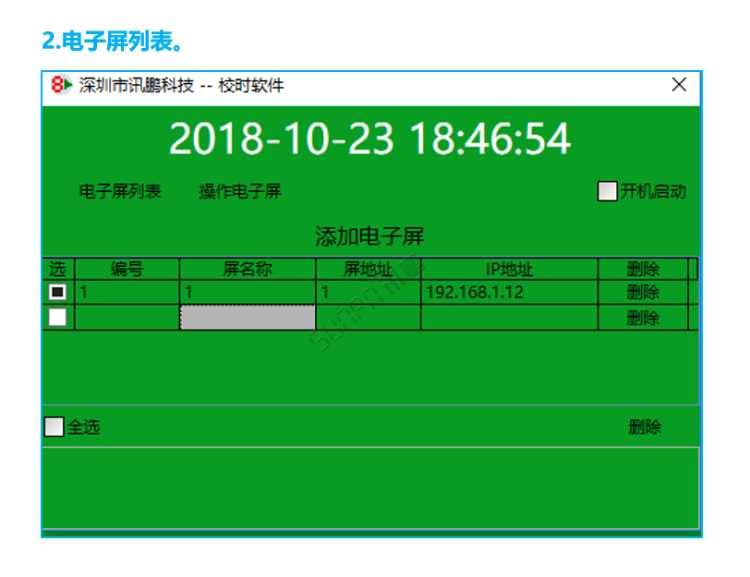

軟件主界面點擊電子屏列表，即可彈出添加電子屏界面

添加：

1、編號：編號是自增的可以不用填寫

2、屏名稱：點擊屏名稱下方的長方形空格即可輸入屏名稱

3、屏地址：同屏名稱一樣

4、Ip地址：同上

輸入完成后點擊屏名稱即可繼續添加一行

刪除：在選擇那一列勾選需要刪除的電子屏，點擊刪除按鈕即可

全選：勾選全選框即可選中所有電子屏，點擊刪除即可刪除所有電子屏

點擊操作電子屏，即可返回主界面

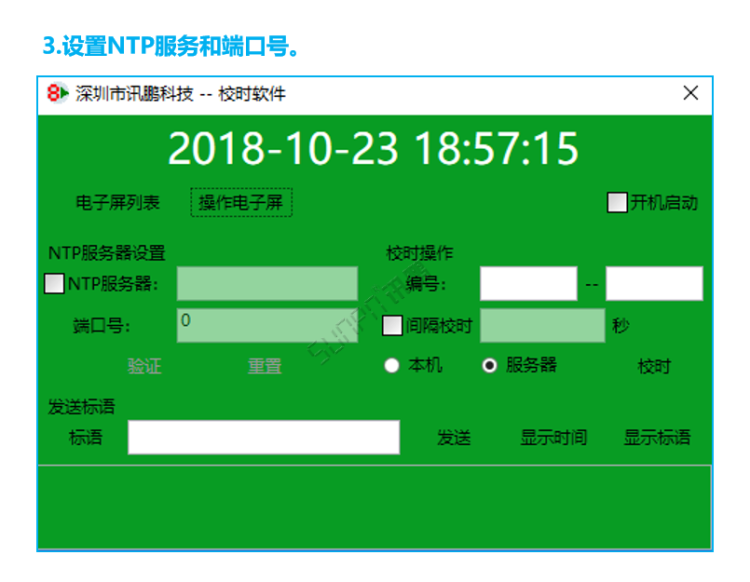

勾選NTP服務器即可設置NTP服務和端口號

如果沒有勾選NTP服務器則端口號和NTP服務器都不可以輸入，以及驗證按鈕和重置按鈕將沒有用

驗證：輸入NTP服務和端口號點擊驗證按鈕即會提示驗證是否通過

重制：點擊重制按鈕接口重制NPT服務器和端口號文本框中的數據

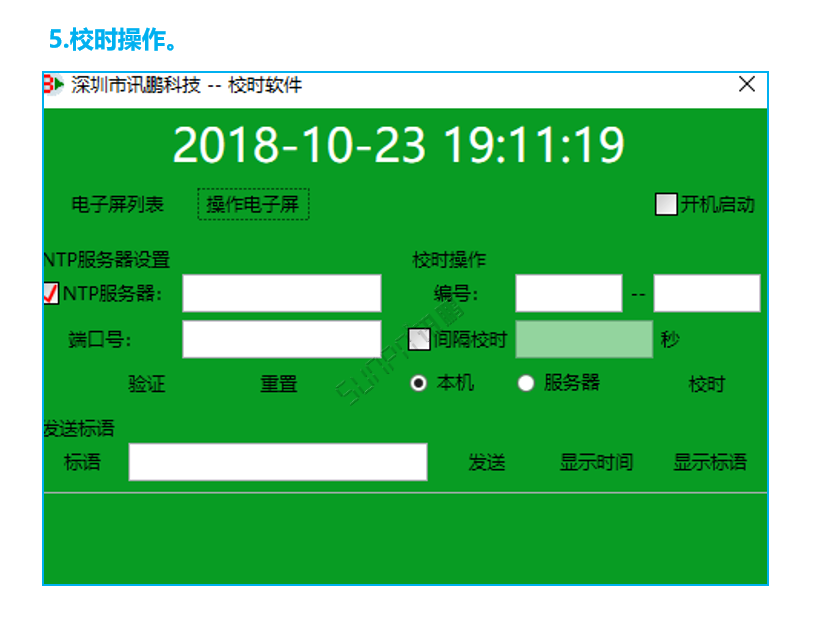

輸入電子屏的編號開始到結束，這里的編號對應的是添加電子屏時候的編號(可以多個電子屏也可以單個電子屏效時，單個電子屏既開始的編號和結束的編號一樣)，輸入完百年好后點擊效時按鈕即可效時，效時成功或者失敗在軟件下方或有提示。

勾選間隔效時輸入秒數（描述應是大于10的整數）輸入編號然后點擊效時按鈕即可根據設置的秒數間隔效時

輸入電子屏的編號開始到結束，這里的編號對應的是添加電子屏時候的編號(可以多個電子屏也可以單個電子屏效時，單個電子屏既開始的編號和結束的編號一樣)，輸入完百年好后點擊效時按鈕即可效時，效時成功或者失敗在軟件下方或有提示。

勾選間隔效時輸入秒數（描述應是大于10的整數）輸入編號然后點擊效時按鈕即可根據設置的秒數間隔效時

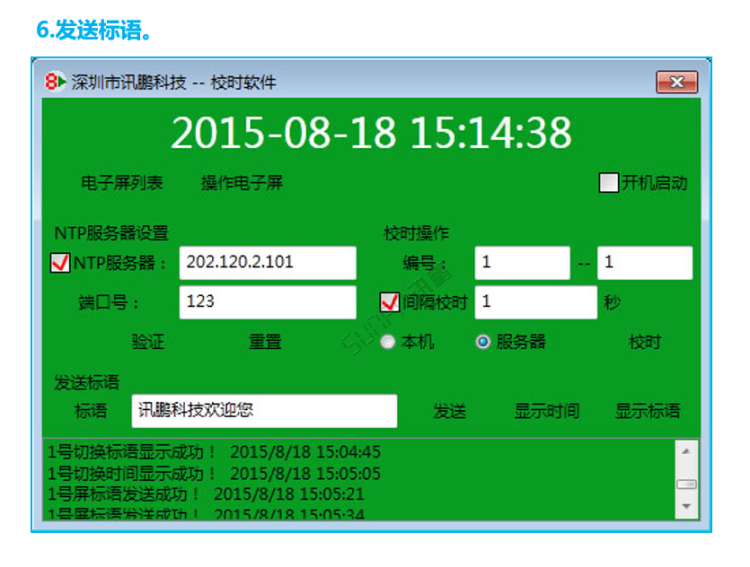

輸入標語和輸入電子屏的編號點擊發送按鈕即可

輸入編號點擊顯示時間按鈕即可在電子屏上顯示時間

輸入編號點擊顯示標語按鈕即可在電子屏上顯示標語

注：在間隔效時時不可發送標語和顯示時間以及顯示標語

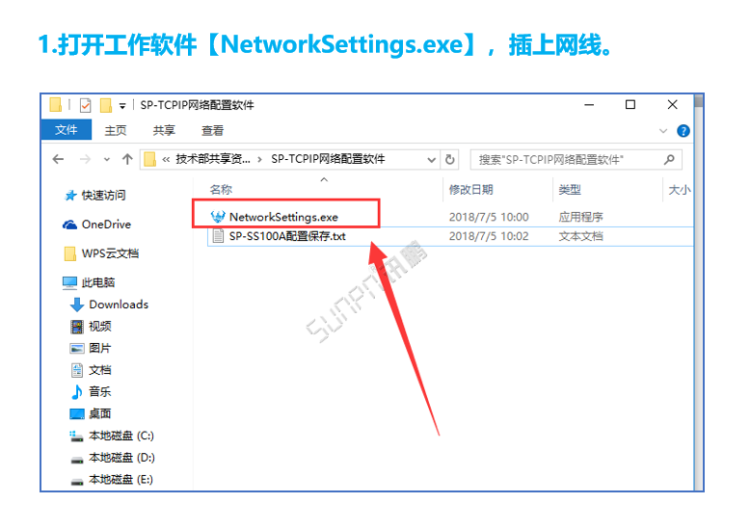

時鐘終端內置模塊操作說明

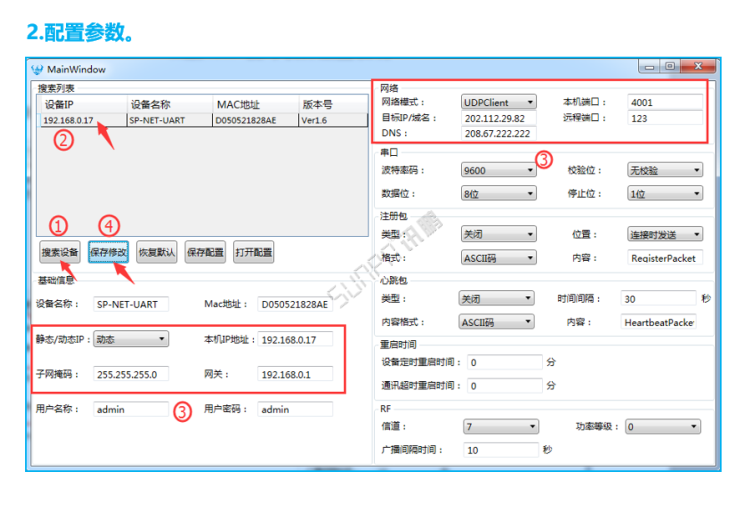

步驟1：點擊“搜索設備”。若沒有出現圖示”設備IP”(本模塊IP地址)搜索結果，則設備連接沒有成功，可拔出網線后重新插上，再進行搜索。若依舊沒有搜索結果，則可能是網線故障或模塊出現故障，這時需要將相關故障排除再進行配置操作。

步驟2：點擊搜索列表要配置的設備。

步驟3：參數設置；

靜態/動態IP：如果設置為動態，設備自動獲取IP地址；如果選擇靜態請自行設置本機IP地址、子網掩碼、網關，IP地址設置時請注意和局域網在同一個網段，且不能與其它IP地址沖突；

網絡模式：固定為UDPClient;

本機端口：固定為4001；

目標IP/域名：設置NTP時間服務器IP地址，可根據下表“NTP服務器列表”選擇性填寫；

遠程端口：固定為123；

其它參數可保持默認；

步驟4：點擊“保存修改”，并在彈出的“修改提示框”中，點擊“確定”按鈕，完成參數配置。

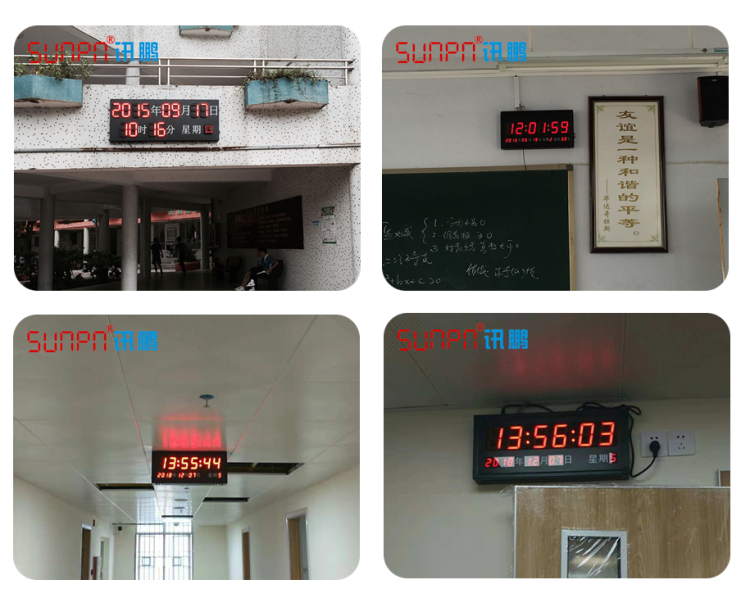

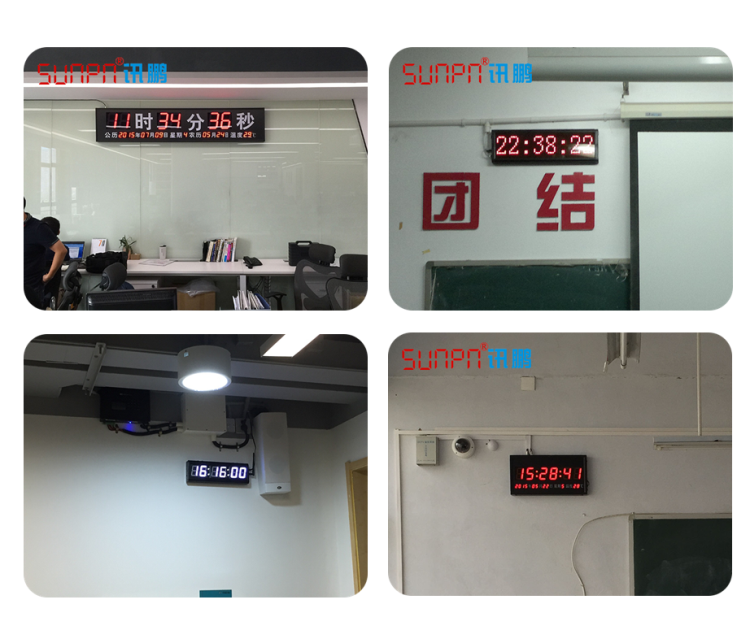

應用案例
