       靜電是一種客觀的自然現象，產生的方式多種，如接觸、摩擦、剝離等。靜電防護技術，如電子工業、半導體、石油工業、兵器工業、紡織工業、橡膠工業以及興航與軍事領域的靜電危害。靜電是一個隱形的殺手！看不見也摸不著，瞬間幾千伏的電壓，可能使精密細小的電子零件受到致命的傷害！

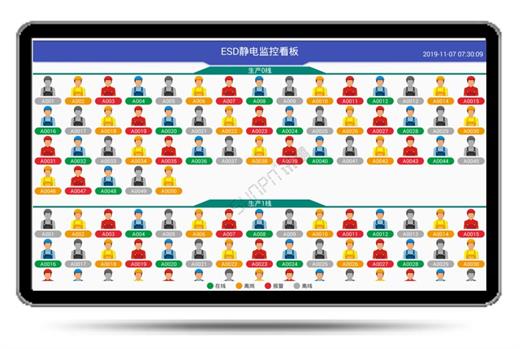

       對于電子廠來說，有時候極小的靜電就會給產品或者是生產安全帶來極大的危害，特別是在某些對靜電要求特別嚴格的車間。而通過防靜電監測儀對各工位防靜電手環帶的狀態進行實時監控，匯總到ESD防靜電監控看板顯示。能有效控制因防靜電設備失效而造成的品質問題和經濟損失。ESD防靜電監控看板是一個很重要的核心設備，它能夠?qū)の徊僮髡叩墓ぷ髋_(tái)墊進行連續的實時監控。

一、防靜電手腕帶監控儀功能說明

       ESD防靜電系統是通過靜電手腕帶監控儀檢測手環接地是否良好，報警時監測儀紅色指示燈點亮且發出聲音報警，井通過RS485通訊在SOP界面顯示報警信息，同時發送至ESD防靜電監控看板同步顯示。

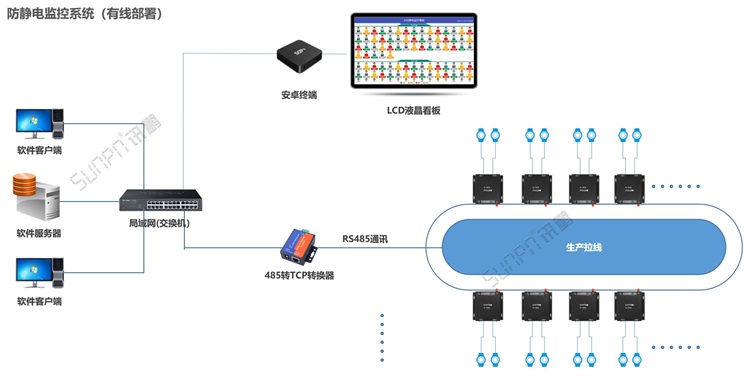

防靜電手腕帶監控儀-系統架構

二、防靜電手腕帶監控儀的作用

1、實時監測操作人員佩戴腕帶的情況及地線接入大地是否良好。

2、遇到異常狀況立刻自動聲光報警，可同時通過RS485通訊接口或選配RF433無線通訊將報警信息傳達給企業管理系統。

3、在線監控、統計、處理，確保靜電防護安全有效。

4、安全電源隔離電路，避免因外部電源故障對佩戴人員造成電擊傷害。

防靜電手腕帶監控儀-顯示端硬件

三、防靜電手腕帶監控儀的使用方法：

1、將靜電手腕帶監控儀安裝在操作臺面合適的位置。

2、將鱷魚夾接地線可靠接入大地。

3、佩戴好手腕帶,使金屬 片緊貼皮膚將手腕帶的插頭插在INPUT插孔。

4、接通電源靜電手腕帶監控儀開始正常工作。

四、防靜電手腕帶監控儀的狀態說明：

1、正常狀態：PASS綠燈亮。

①手腕帶佩戴良好,手腕帶和接地系統良好,靜電防護有效。

2、報警狀態： FAIL紅燈亮和 “滴滴”警報聲靜電防護失效，應及時檢查及處理故障。

①手腕帶和手腕接觸松動或連接線損壞;

②監控儀接入大地線脫落或接觸不良;

③配置的報警閥值過低或過高;

3、離崗狀態：離崗時藍燈亮，用于工位人員離開崗位處理其他事件。

①在線：信號持續在線傳輸數據;

②離線：靜電儀斷電為離線;

③離崗：離崗需要觸發我們硬件上的按鈕，按鈕帶燈帶鎖，離崗狀態燈亮，正常燈滅;

④報警：靜電環接觸不良或者沒有帶好：監測儀蜂鳴器報警，狀態指示燈亮紅燈，并通過通訊將數據同步至工位顯示屏和拉線ESD監控匯總看板

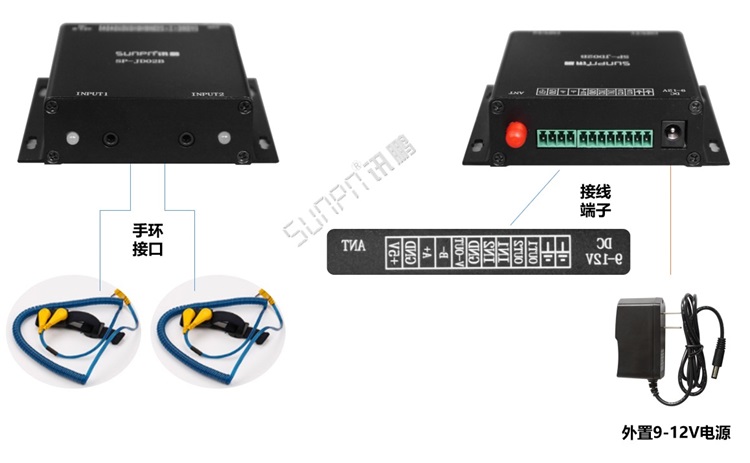

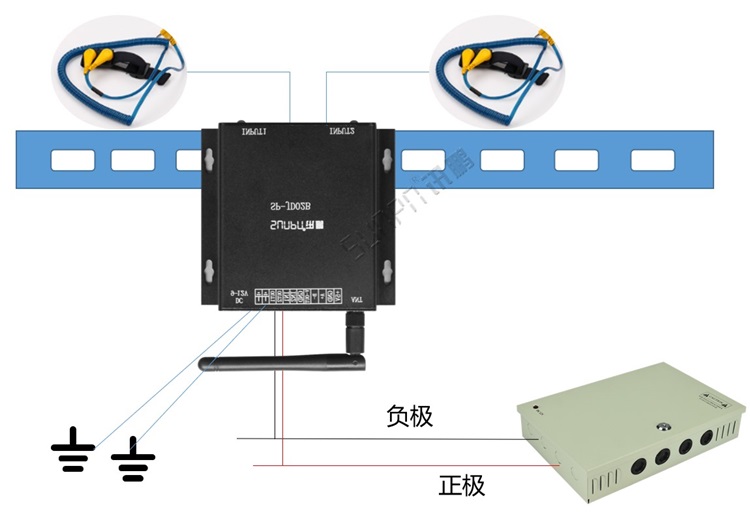

防靜電手腕帶監控儀-安裝結構

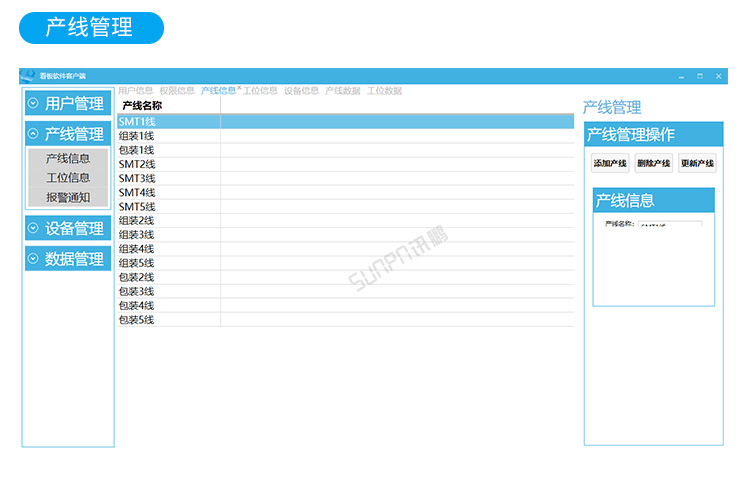

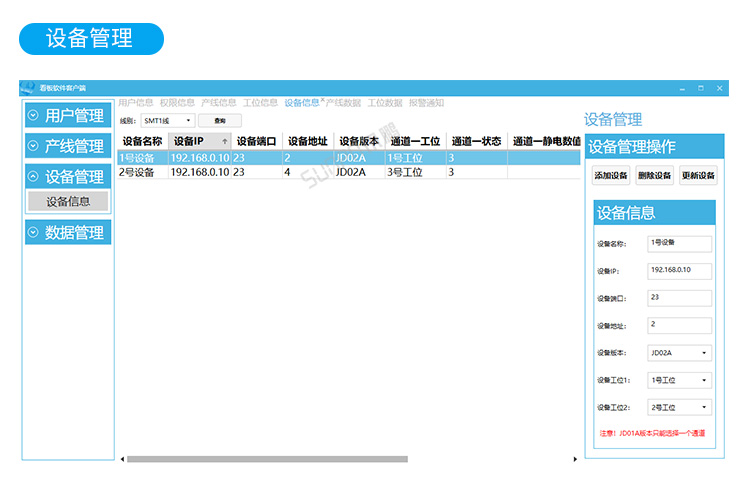

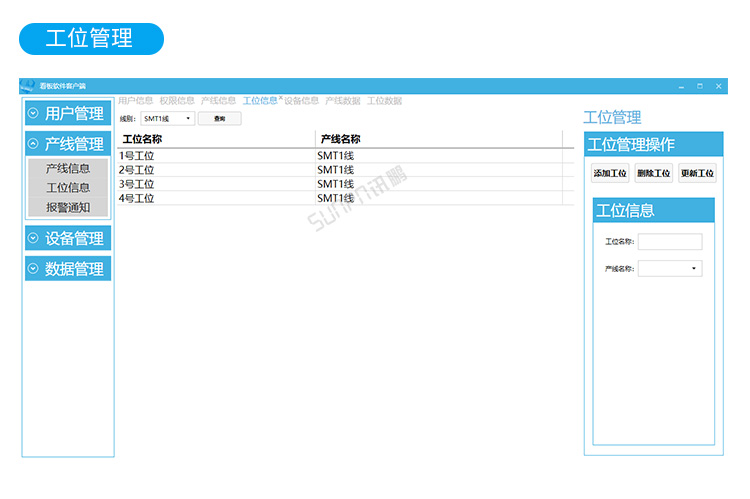

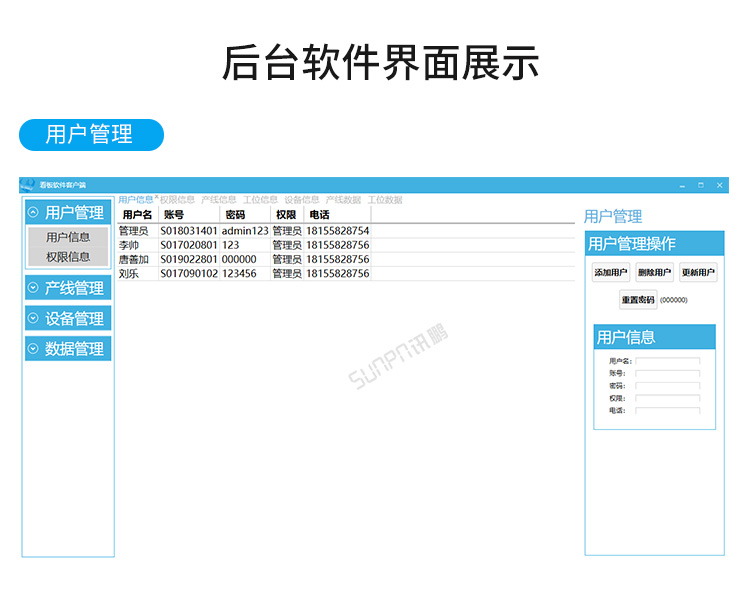

防靜電手腕帶監控儀-后臺軟件界面展示

       在系統軟件的控制下，實現真正意義上的實時監控、數據儲存、以及動態顯示等功能，解決長期以來企業里對靜電 監控和數據采集記錄等難的問題，可根據客戶需求個性定制開發。

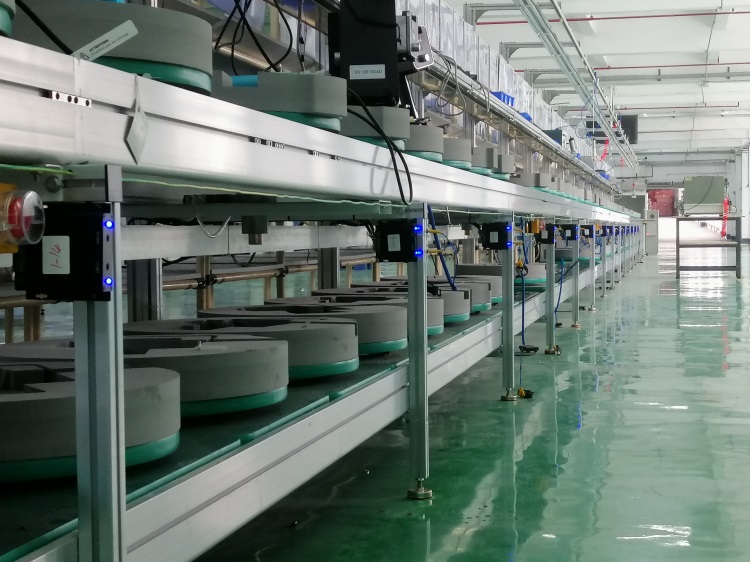

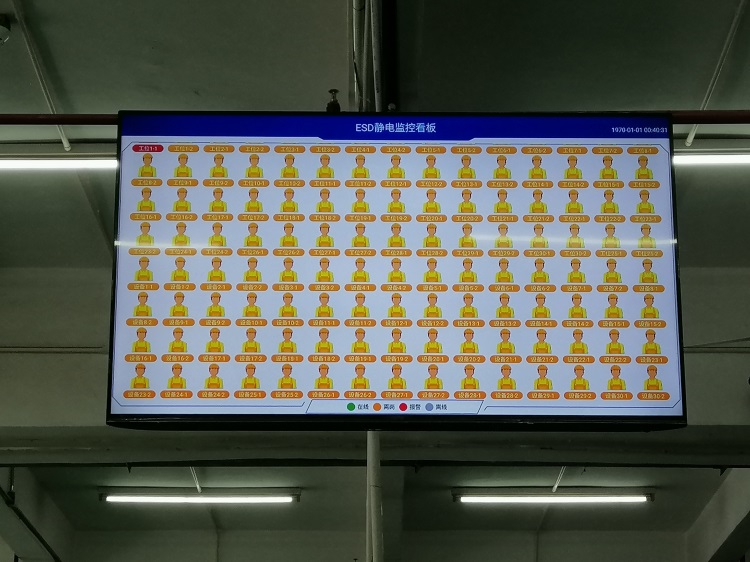

防靜電手腕帶監控儀-現場案例
